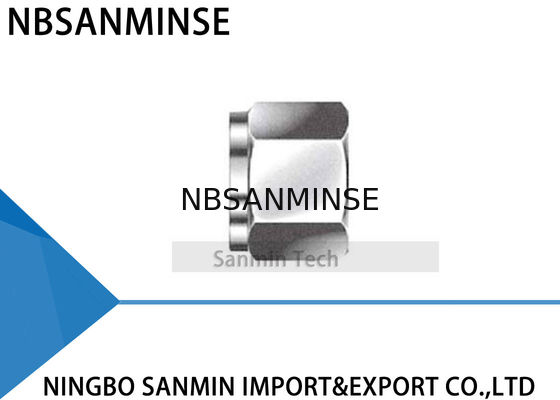

এন নাট স্টেইনলেস স্টিল 316L টিউব ফিটিং প্লাম্বিং ফিটিং উচ্চ মানের সানমিন
ইনস্টলেশন নির্দেশাবলী
ফিটিংগুলি একত্রিত এবং আঙুলের শক্তভাবে সরবরাহ করা হয়। ব্যবহারের আগে বিচ্ছিন্ন করলে ময়লা বা অন্যান্য কণা প্রবেশ করতে পারে
1. টিউবটি ফিটিংয়ে প্রবেশ করান
পরীক্ষা করুন যে টিউবটি ফিটিংয়ের কাঁধে দৃঢ়ভাবে বসেছে এবং নাটটি আঙুলের শক্তভাবে আছে। এই মুহুর্তে একটি স্ক্রাইব মার্ক হেক্সে আঁকার সুপারিশ করা হয় যা ফিটিং বডির উপর প্রসারিত হচ্ছে। এই চিহ্নটি শুরুর বিন্দু এবং সঠিক টান-আপের জন্য একটি সূচক হিসাবে কাজ করবে।
2. নাটটি শক্ত করুন
1/4” (6মিমি) এবং তার বেশি এর জন্য নাটের 1-1/4 পাক প্রয়োজন (চিত্র A দেখুন)
3/16” (4মিমি) এবং তার কম এর জন্য নাটের 3/4 পাক প্রয়োজন (চিত্র B দেখুন)
পুনরায় একত্রিত করার নির্দেশাবলী
সংযোগগুলি বারবার বিচ্ছিন্ন এবং পুনরায় তৈরি করা যেতে পারে, লিক-টাইট সিল হারানোর কোনও ক্ষতি ছাড়াই।
1. বিচ্ছিন্ন করার আগে, ফিটিং বডির সাথে নাটের অবস্থান চিহ্নিত করুন।
2. পুনরায় একত্রিত করতে, মূল অবস্থানে নাট শক্ত করতে একটি রেঞ্চ ব্যবহার করুন।
3. একটি রেঞ্চ দিয়ে সামান্য শক্ত করুন যতক্ষণ না টর্কের একটি সামান্য বৃদ্ধি অনুভূত হয়।
টিউব কাটার
লিক-ফ্রি সংযোগ অর্জনের জন্য, টিউবটি বর্গাকারভাবে কাটতে হবে। টিউবিং উপাদানের জন্য উপযুক্ত ব্লেড সহ একটি ভাল মানের টিউব কাটার সুপারিশ করা হয়।
কাটার প্রতিটি পাকের গভীর কাট নিয়ে কাটার সময় কমানোর চেষ্টা করবেন না। এটি টিউবকে শক্ত করে তুলবে।
ফিটিংয়ের ক্ষতি এড়াতে এবং টিউবটি ফিটিংয়ের নীচে পৌঁছায় তা নিশ্চিত করার জন্য টিউবের প্রান্তটি ডিবার করা আবশ্যক।
সতর্কতা
ফিটিংয়ে প্রবেশ করানো হবে এমন জায়গায় টিউবটি একটি ভাইস-এ ধরবেন না (ভাইস টিউবে একটি চিহ্ন রেখে যাবে যা লিক সৃষ্টি করতে পারে এবং ডিম্বাকৃতি সৃষ্টি করতে পারে)।
টিউব হ্যান্ডলিং
টিউবের উপর আঁচড় লিক সৃষ্টি করতে পারে। অতএব, লিক হওয়ার ঝুঁকি কমাতে টিউবটি সাবধানে পরিচালনা করা গুরুত্বপূর্ণ।
কপার টিউবিং
যদি একটি রোল থেকে কপার টিউবিং ব্যবহার করেন, টিউবের শেষটি ধরুন এবং রোলটি বাইরের দিকে ঘোরান যাতে টিউবিং একটি সমতল পৃষ্ঠে শুয়ে থাকে।
উচ্চ নিরাপত্তা
যেসব অ্যাপ্লিকেশনে গুরুতর অবস্থা এবং উচ্চ চাপ বিদ্যমান, সেখানে আমরা নিম্নলিখিত ইনস্টলেশন পদ্ধতিগুলি সুপারিশ করি:
1. পরীক্ষা করুন যে নাটটি আঙুলের শক্তভাবে আছে
2. টিউব প্রবেশ করান (কাঁধ পর্যন্ত)
3. টিউবটি অবাধে ঘুরছে না যতক্ষণ না রেঞ্চ দিয়ে নাটটি ঘোরান।
4. নাটের অবস্থান চিহ্নিত করুন।
5. নাটটি 1-1/4 পাক ঘোরান।
এই পদ্ধতিটি নিশ্চিত করে যে টিউবের O.D. সর্বনিম্ন সহনশীলতায় থাকলেও, ফেরুলগুলি পুরো 1-1/4 পাকের জন্য টিউবের সাথে যোগাযোগ করবে।
সর্বাধিক ফিটিং নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করার জন্য, প্রতিটি অ্যাপ্লিকেশনের জন্য টিউব নির্বাচন করার সময় অত্যন্ত যত্ন নেওয়া উচিত।
টিউব নির্বাচন
ফিটিংয়ের সাথে ব্যবহারের জন্য টিউব অর্ডার করার সময় চারটি চলক বিবেচনা করতে হবে:
1. উপাদান
2. টিউব প্রাচীরের পুরুত্ব
3. টিউব পৃষ্ঠ ফিনিস
4. টিউব কঠোরতা
টিউবিং ASTM A213 বা ASTM A269 মান মেনে চলবে, বিজোড় হবে এবং সম্পূর্ণরূপে অ্যানিলড হবে।
টিউবটি আঁচড় থেকে মুক্ত হতে হবে এবং বাঁকানো এবং ফ্লেয়ারিংয়ের জন্য উপযুক্ত হতে হবে।
কেন আমাদের বেছে নেবেন
1: নমুনা অর্ডার এবং ছোট পরিমাণের অর্ডার গ্রহণযোগ্য।
2: আপনার বিশেষ অনুরোধ অনুযায়ী কাস্টমাইজ করুন।
3: বিনামূল্যে পণ্যের তথ্য সরবরাহ করুন।
4: নির্ভরযোগ্য গুণমান নিশ্চিত এবং সক্রিয় বিক্রয়োত্তর পরিষেবা
5: এক বছরের গুণমানের গ্যারান্টি
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, তবে এটি পণ্যের উপর নির্ভর করে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ অটোমেশন যন্ত্রাংশের রপ্তানিকারকের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ,ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েলফিটিং, প্রেসার গেজইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি,
ব্রাস, অ্যালুমিনিয়ামউপাদান প্রক্রিয়াকরণ। যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ /জল ভালভ/ বায়ুসংক্রান্ত ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। তবে যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত বায়ুসংক্রান্ত এবং হাইড্রোলিক, যন্ত্রপাতির ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
ওয়ারেন্টি কি উপলব্ধ?
ফোকাস পয়েন্ট প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেডটি নলাকার এবং নিজে থেকে সিল করে না, যার জন্য লিক প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় ক্রমশ শক্ত হয়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়।
G-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিলবিহীন সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত টিউব যার দাঁতের প্রোফাইলের কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়। প্রশ্ন: কীভাবে চাপের একক রূপান্তর করবেন: MPa, bar, psi, kg/cm²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশ
গরম, ভারী কম্পন ইত্যাদি।প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত?
ফোকাস পয়েন্ট উচ্চ তাপমাত্রা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা
| চরম ঠান্ডা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা |
সিল |
ফ্লুরোরবার, PTFE |
| নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
| নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
| আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + অ্যাডসর্পশন টাইপ), হিট ট্রেসিং |
ধাতব উপাদান |
সম্প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুন |
| নিম্ন-তাপমাত্রার দৃঢ়তা সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে লিক প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
| ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
| বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
ফিটিংস হোস, পুরুষ মহিলা ব্রাস ফিটিং, পুরুষ মহিলা ফিটিং, পাইপ ফিটিং, পাইপ ফিটিংস প্লাস্টিক, প্লাস্টিক ফিটিং, বায়ুসংক্রান্ত ফিটিং, পুশ ফিটিংস, কুইক কানেক্ট ফিটিং, কুইক কানেক্টিং, কুইক কাপলিং ফিটিংস, SS304, স্টেইনলেস স্টিল ফিটিংস, স্টেইনলেস স্টিল পাইপ ফিটিংস, টি টিউব ফিটিংস, থ্রেডেড স্টেইনলেস স্টিল ফিটিংস, টিউব কানেক্টর, টিউব ফিটিং, পাইপ সংযোগ, পাইপ জয়েন্ট, প্লাস্টিক কুইক, কাপলার, বায়ুসংক্রান্ত যন্ত্রাংশ, থ্রেডেড ইউনিয়ন, ফিটিং বায়ুসংক্রান্ত, পুশ ইন ফিটিং, পুশ অন ফিটিং, স্পিড কন্ট্রোল, স্টপ ফিটিংস, কুইক কানেক্টিং টিউব ফিটিং, স্পিড কন্ট্রোল, চেক ভালভ, হ্যান্ড ভালভ, বল ভালভ, হ্যান্ড স্লাইডিং ফিটিং, এয়ার কন্ট্রোল ভালভ, মিনি ফিটিং, পুশ-ইন ফিটিং, ট্রানজিশন ফিটিং, পুশ অন ফিটিং, কম্প্রেশন ফিটিং, 316L স্টেইনলেস স্টিল ফিটিং |
|
