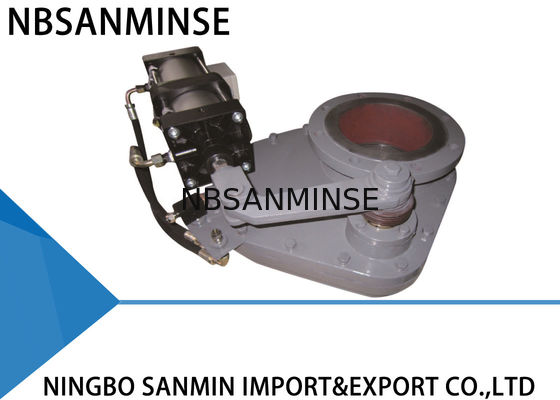

এসএমডিএফ-ডিএনবি ঘোরানো ডিস্ক ভালভ, ডাবল প্লেট সুইং চেক ভালভ ১.০ এমপিএ চাপ
উৎপাদন সংক্রান্ত তথ্য
. ঘূর্ণন ডিস্ক ভালভ সিরামিক বা কঠিন ধাতু ঘর্ষণ জোড়া কাঠামো ব্যবহার করে, যা এটি আরো abrasive এবং ভাল tightness তোলে. এটি শুধুমাত্র একটি ছোট শুরু লোড প্রয়োজন কারণ অনন্য কাঠামো.এছাড়াএই সমস্ত বৈশিষ্ট্য ঘূর্ণন ডিস্ক ভালভকে টেকসই করে তোলে ।
অপারেটিং নীতি
এই ডিস্ককে চালিত করার জন্য এই ডিস্কটি এক চতুর্থাংশ ঘূর্ণন করে ।ডিস্কের পুরো সিলিং পৃষ্ঠটি ক্রমাগতভাবে রোল স্প্রিংস দ্বারা প্রয়োগ করা শক্তির মাধ্যমে আসন বা প্যাডের সাথে যোগাযোগ করে।এই স্প্রিংস ডিস্ককে উল্লম্বভাবে চলতে দেয় ।এটি ভালভের উপাদানগুলির তাপীয় সম্প্রসারণ এবং সংকোচনের জন্য ক্ষতিপূরণ দেয় যা এটির জন্য ডিজাইন করা হয়েছে এবং সিলিং পৃষ্ঠগুলির মধ্যে যে কোনও প্রতিক্রিয়াশীল চাপের প্রভাবকে অতিক্রম করে।. টেঞ্জেনশিয়াল ডিস্ক থেকে আসন ঘর্ষণের শক্তির পার্থক্য ডিস্ককে তার আসনে ঘুরিয়ে দেয় যখন ভালভ চক্রগুলি, যার ফলে কোন প্রক্রিয়া উপাদান যা জমা হতে পারে তা কেটে ফেলা এবং মুছে ফেলা হয়।এই সমস্ত বৈশিষ্ট্য ঘূর্ণনশীল ডিস্ক ভালভকে টেকসই করে তোলে ।এটি আপনার সিস্টেমের জন্য নির্ভরযোগ্য সহায়তা প্রদান করবে ।
অ্যাপ্লিকেশন
. ঘূর্ণন ডিস্ক ভালভ তাপ বিদ্যুৎ কেন্দ্রগুলিতে ছাই পরিবহন সিস্টেমে ব্যবহার করা যেতে পারে। এটি খনি, সিমেন্ট উদ্ভিদ, কলম কাজ, ধাতুবিদ্যা উদ্ভিদ,রাসায়নিক কারখানা এবং অন্যান্য ক্ষেত্র যা কাস্টিক বা abrasive ছাই convey প্রয়োজন .
প্রযুক্তিগত পরামিতি
সর্বাধিক অপারেটিং চাপঃ 1.0 এমপিএ
সর্বোচ্চ পরীক্ষার চাপঃ 1.5 এমপিএ
অপারেটিং তাপমাত্রাঃ ≤ 200°C
ফুটো পরীক্ষার চাপঃ ১.১ এমপিএ
ইনস্টলেশন
1. ইনস্টলেশনের আগে, দয়া করে এই ম্যানুয়ালটি মনোযোগ সহকারে পড়ুন, এবং বায়ুসংক্রান্ত actuator এর অবস্থা পরীক্ষা করুন.
2. ফ্ল্যাঞ্জের মাত্রা, সর্বাধিক অপারেটিং চাপ এবং অভ্যন্তরীণ নামমাত্র ব্যাসার্ধের প্রয়োজনীয়তা পূরণ করা নিশ্চিত করুন ।
3. বোল্ট এবং বাদাম সামঞ্জস্য করবেন না. এবং দুটি পাইপলাইন কেন্দ্র এবং ভালভ কেন্দ্র coaxial হয় তা নিশ্চিত করুন. ফ্ল্যাঞ্জ পৃষ্ঠ মসৃণ এবং অপেক্ষাকৃত বড় ঢাল ছাড়া অনুভূমিক রাখা উচিত,যাতে ভালভাবে কাজ করতে পারে।এছাড়া, বোল্টগুলো সিমট্রিকভাবে লাগানো উচিত ।
4ইনস্টলেশনের পর বায়ু চালকের দুটি বায়ু প্রবেশদ্বারে বায়ু পাম্প করুন এবং ভালভ প্লেট সঠিকভাবে কাজ করছে কিনা তা নিশ্চিত করুন ।
5. যদি কন্ট্রোল সুইচ ইনস্টল করা থাকে, তাহলে নিশ্চিত হয়ে নিন যে এর পরামিতিগুলি বহিরাগত শক্তির উৎস পূরণ করতে পারে এবং এটি সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ অবস্থায় সঠিকভাবে কাজ করতে পারে ।
সমস্যা সমাধান পদ্ধতি
| সমস্যা |
কারণ |
সমস্যা সমাধান পদ্ধতি |
| ফুটো |
বিদেশী দেহ |
বিদেশী দেহ অপসারণ |
| সিল ওয়াশার অবৈধ |
সিল ওয়াশার প্রতিস্থাপন করুন |
| ভ্যালভের কোর ঘর্ষণ |
ভালভ কোর প্রতিস্থাপন করুন |
| ভালভ খুলতে বা বন্ধ করতে পারে না |
ঘূর্ণনযোগ্য অংশ নমনীয় বা অবৈধ হয়ে যায় |
সংশ্লিষ্ট অংশগুলি সামঞ্জস্য বা প্রতিস্থাপন করুন |
| পর্যাপ্ত চাপ বা ফুটো |
চেক এবং মেরামত সরবরাহ বায়ু লাইন |
| নিউম্যাটিক উপাদানগুলি পুরানো বা অবৈধ হয়ে যায় |
সংশ্লিষ্ট বায়ুসংক্রান্ত উপাদানগুলি প্রতিস্থাপন করুন |
ইনস্টলেশনের মাত্রা এবং রূপরেখা
| ডিএন |
এইচ |
ডি |
কে |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| ২০০*২০০ |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| ৩০০*৩০০ |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
প্রধান উপাদান এবং উপাদান
| না. |
পয়েন্ট |
উপাদান |
না. |
পয়েন্ট |
উপাদান |
| 1 |
উপরের ভালভের শরীর |
নমনীয় ছাঁচনির্মাণ লোহা |
5 |
ভ্যালভের নিচে |
নমনীয় ছাঁচনির্মাণ লোহা |
| 2 |
সিল রিং |
সিরামিক বা খাদ |
6 |
ঘোরানো শ্যাফ্ট |
৪৫# ইস্পাত |
| 3 |
ভালভ প্লেট |
সিরামিক বা খাদ |
7 |
ঘোরানো বাহু |
নমনীয় ছাঁচনির্মাণ লোহা |
| 4 |
সুইং আর্ম |
নমনীয় ছাঁচনির্মাণ লোহা |
8 |
নিউম্যাটিক অ্যাকচুয়েটর |
অ্যালুমিনিয়াম |
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারবেন?
উঃ হ্যাঁ, কিন্তু এটা পণ্য উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ করুন 0086 15168536055
প্রশ্নঃ আপনার ব্যবসার পরিধি কি?
উঃ আমাদের ব্যবসার ক্ষেত্র হলসম্পূর্ণ কনটেইনার সহ রপ্তানিকারক অটোমেশন অংশের পরিষেবা এবং বিক্রয়বায়ু সিলিন্ডার, বায়ু উৎস চিকিত্সা, solenoid ভালভ,বায়ু ভালভ,মোটরাইজ ভ্যালভ,ব্রোঞ্জের ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, বায়ু ও তেলফিটিংচাপ পরিমাপইত্যাদি ।
প্রশ্ন:ডব্লিউআপনি কোন ধরনের পণ্য তৈরি করতে পারেন?
উত্তরঃ আমরা অনেক ধরনের স্টেইনলেস স্টীল তৈরি করতে পারি, ব্রাস, অ্যালুমিনিয়ামউপকরণ প্রক্রিয়াকরণ.যেমন উচ্চচাপ ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ /জল ভালভ/বায়ুসংক্রান্ত ভালভ/বায়ু সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক এককুলেটরপণ্য ইত্যাদি ।
প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যাবে?
উত্তরঃ হ্যাঁ, অবশ্যই আমরা তৈরি করতে পারি, আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার তৈরি করতে পারি। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি মূল বিখ্যাত বায়ুসংক্রান্ত এবং জলবাহী যন্ত্রপাতি ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উঃ হ্যাঁ, আমরা Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন: কোন গ্যারান্টি আছে?
উত্তরঃ হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের মানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে? পিটি, এনপিটি এবং জি থ্রেডের মধ্যে পার্থক্য কী?
উঃ জি থ্রেডটি সিলিন্ডারিক এবং নিজেকে সিল করে না, ফুটো প্রতিরোধের জন্য অতিরিক্ত গ্যাসকেটের প্রয়োজন হয়। পিটি এবং এনপিটি শঙ্কুযুক্ত,এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেড টাইট যখন টাইট আরো এবং tighter হয়ে. সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিল্যান্ট বা টেপ সাধারণত সিলিং প্রভাব বাড়ানোর জন্য একসাথে ব্যবহার করা হয়
জি-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিলিন্ডারযুক্ত সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজের বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে;এনপিটি এছাড়াও দাঁত প্রোফাইল কোণ 60 ডিগ্রী সঙ্গে একটি শঙ্কু টিউব, মূলত উত্তর আমেরিকাতে ব্যবহৃত হয়
প্রশ্ন: চাপের একক কিভাবে রূপান্তর করা যায়: এমপিএ, বার, পিএসআই, কেজি/সেমি 2?
উঃ ১ এমপিএ=১০ বার≈১৪৫ পিসি≈১০ কেজি
প্রশ্ন: সাধারণত কোন কারণের কারণে সোলিনয়েড ভ্যালভের কয়েলগুলি পুড়ে যায়?
উত্তরঃভুল ভোল্টেজ এবং হার্টজ, ঘন ঘন স্যুইচিং, পাইলট হেড তরল প্রবেশ,ভালভ কোর এবং স্প্রিং সমস্যা,পরিবেশ গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী উল্লেখ করা উচিত?
| ফোকাস বিন্দু |
উচ্চ তাপমাত্রা পরিবেশের বিরুদ্ধে ব্যবস্থা |
চরম ঠান্ডা পরিবেশের বিরুদ্ধে ব্যবস্থা |
| সিল |
ফ্লুরো রবার, পিটিএফই |
নিম্ন তাপমাত্রার নাইট্রিল, সিলিকন কাঁচা, পলিউরেথান |
| তৈলাক্তকরণ |
উচ্চ তাপমাত্রার সিন্থেটিক গ্রাস (নিম্ন volatility) |
নিম্ন তাপমাত্রা গ্রাস (নিম্ন ঢালাই পয়েন্ট, নিম্ন সান্দ্রতা) |
| বায়ু সরবরাহের চিকিত্সা |
শক্তিশালী শীতল, দক্ষ জল অপসারণ |
অতি-নিম্ন শিশির পয়েন্ট শুকানো (রিফ্রিজারেশন + অ্যাডসর্পশন টাইপ), তাপ ট্রেসিং |
| ধাতব উপাদান |
রিজার্ভ সম্প্রসারণের অনুমতি |
নিম্ন তাপমাত্রা অনমনীয়তা সঙ্গে উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত কারণে ফুটো প্রতিরোধ |
| নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম শক্তি খরচ |
আইসোলেশন বক্স, স্থানীয় গরম ইনস্টল করুন, ঠান্ডা ঘনীভবন প্রতিরোধ |
| ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষারের সংস্পর্শ এড়ান, তাপ নিরোধক উপকরণ দিয়ে আবৃত করুন |
