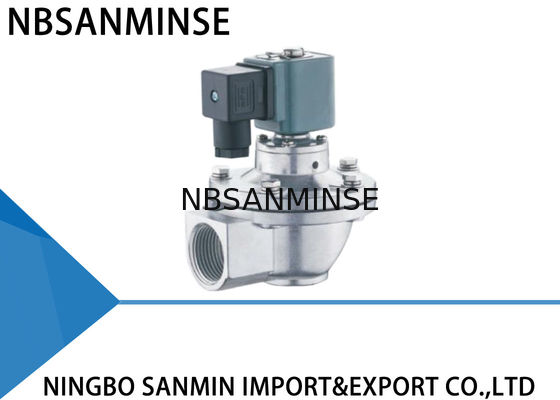

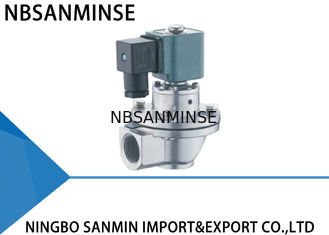

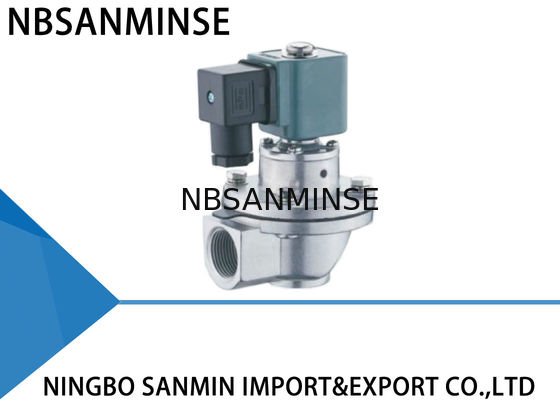

ডান কোণ বায়ুসংক্রান্ত পালস ভালভ, ইলেক্ট্রোম্যাগনেটিক পালস ভালভ QD-Z-20 / 25 সিরি SBFEC টাইপ
পালস ভালভটি পাইলট হেড, ডায়াফ্রাগম এবং ভালভের অ্যালুমিনিয়ামের দেহ দিয়ে গঠিত। ডায়াফ্রাগমের পিছনের গহ্বরের অঞ্চলটি সামনেরটির চেয়ে বড়।বড় চাপের প্রভাবের কারণে ডায়াফ্রাগম বন্ধ অবস্থানে রাখা হয়.
পলস সংকেত অদৃশ্য হয়ে যায় এবং ব্যালেন্সিং গর্ত বন্ধ করার জন্য চলমান বারটি পুনরায় শুরু করার জন্য অবিলম্বে স্রোতটি কাজ করে।diaphragm এবং স্প্রিং পিছন গহ্বর মধ্যে চাপ গ্যাস একসঙ্গে কাজ প্যাসেজ বন্ধ করতে ভালভ পরিষ্কার বন্ধ.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
সাধারণ ব্যর্থতা এবং সমস্যা সমাধান
ইনস্টলেশন এবং কমিশন সময়
ব্যর্থতার ঘটনা
১. সমস্ত ভালভ খোলা সম্ভব নয়, কিন্তু নেতৃস্থানীয় অংশ কাজ করে।
২. কিছু ভালভ কাজ করে না, কিন্তু অন্যগুলো স্বাভাবিক।
৩. সমস্ত ভালভ বন্ধ করা সম্ভব নয়। ফাঁস আছে। একটি গ্যাস গম্বুজ স্থাপন করার কোন উপায় নেই।
৪. কিছু ভালভ বন্ধ করা যায় না।
৫. একটি ভালভ বন্ধ হচ্ছে ধীরে ধীরে।
সম্ভাব্য কারণ
১. গ্যাসের গম্বুজের চাপ খুব কম কিনা তা পরীক্ষা করুন।
2। ভালভ কয়েল সংযোগ এবং কয়েল চেক করুন
3 (১) । Y-valve. একই গ্যাস গম্বুজ জন্য কিছু ভালভ ফুটো হয়, এইভাবে সব ভালভ জন্য ফুটো কারণ।
3 (২) । Z-ভ্যালভ। ভ্যালভ ইনলেট এবং ব্লাভিং নাক পিছনে ইনস্টল করা হয়।
৪. ঝিল্লিতে কিছু ময়লা বা অবশিষ্টাংশ রয়েছে, যা চলমান লোহার কোরকে বাধা দিচ্ছে।
৫. ঝিল্লি খোল বন্ধ।
সমস্যা সমাধান
১. ফুটো পরীক্ষা করুন
২. আনুষাঙ্গিক পরিবর্তন করুন
3 (১) ফুটো পরীক্ষা করুন
৩ (২) পুনরায় ইনস্টল করুন
4. ঝিল্লি পরিষ্কার করুন এবং ঝিল্লি সম্পূর্ণ কিনা তা পরীক্ষা করুন। চলমান লোহা কোর এবং বায়ু লক পরীক্ষা করুন।
৫. ঝিল্লি খোলার মধ্যে ড্রেগ করুন
ব্যবহারের সময়
ব্যর্থতার ঘটনা
১. কিছু ভালভ ফুটো হয়। ঝিল্লি শক্তভাবে বন্ধ করতে পারে না এবং ভালভ সবসময় খোলা থাকে
সামান্য।
২. কয়েল গরম এবং পুড়ে গেছে।
৩. ভোল্টেজ আছে কিন্তু ভালভ কাজ করছে না।
৪. পরিবেষ্টিত তাপমাত্রা -২০°C এর নিচে। ভ্যালভটি ফুটো হয় এবং খোলা যায় না।
সম্ভাব্য কারণ
১. ঝিল্লিতে কিছু ময়লা বা ধ্বংসাবশেষ রয়েছে, নেতৃস্থানীয় অংশটি ক্ষতিগ্রস্থ হয়েছে। চলমান লোহার কোর ব্লক করা হয়েছে।
২. এটা অনেকদিন ধরে চালু আছে।
৩. ঝিল্লি ক্ষতিগ্রস্ত এবং গর্ত বন্ধ হয়ে গেছে।
৪. পরিবেষ্টিত তাপমাত্রা খুব কম এবং এখানে ভালভের মধ্যে ঠাণ্ডা আছে।
সমস্যা সমাধান
1. ঝিল্লি পরিষ্কার করুন এবং ঝিল্লি টুকরা সম্পূর্ণ কিনা তা পরীক্ষা করুন। চলমান লোহা কোর এবং বায়ু লক পরীক্ষা করুন। প্রয়োজন হলে আনুষাঙ্গিক প্রতিস্থাপন করুন।
২. নিয়ন্ত্রণ ব্যবস্থার কাজের অবস্থা পরীক্ষা করুন।
৩. সময়মতো আনুষাঙ্গিক প্রতিস্থাপন করুন।
৪. আইসোলেশন এবং সঠিক তাপমাত্রা বজায় রাখার দিকে মনোযোগ দিন।
উপাদান নির্মাণ
| দেহ |
এডিসি১২ ডাই কাস্ট |
| সজ্জা |
430FR স্টেইনলেস স্টীল |
| ডায়াফ্রাগাম |
নাইট্রিল বা ভিটন |
| বসন্ত |
321 স্টেইনলেস স্টীল |
| বন্ধনী যন্ত্র |
302 স্টেইনলেস স্টীল |
ভাল মানের ঝিল্লি সব ভালভ জন্য নির্বাচিত এবং ব্যবহার করা হবে, প্রতিটি অংশ প্রতিটি উত্পাদন পদ্ধতিতে পরীক্ষা করা হয়, এবং সব পদ্ধতির সাথে সামঞ্জস্যপূর্ণ সমাবেশ মধ্যে স্থাপন করা হয়।প্রতিটি সমাপ্ত ভালভকে বৈদ্যুতিক শ্বাসনালী পরীক্ষা করা হবে ।.
টেকনিক্যাল প্যারামিটার
|
ডান কোণ |
অন্তর্নির্মিত |
ইনলাইন |
প্লাগ |
| ডিজাইন চাপ |
0.৩-০.৮ এমপিএ |
0.২-০.৮ এমপিএ |
0.৩-০.৮ এমপিএ |
0.২-১.০ এমপিএ |
| কাজের চাপ |
0.৩-০.৬ এমপিএ |
0.২-০.৬ এমপিএ |
0.৩-০.৬ এমপিএ |
0.২-০.৬ এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-25~60°C নিম্ন বা উচ্চ তাপমাত্রার জন্য কাস্টমাইজড |
| আপেক্ষিক আর্দ্রতা |
≤ ৮৫% |
| কাজের মাধ্যম |
পরিষ্কার বাতাস |
| ভোল্টেজ |
AC220V/DC24V/AC110V/AC24V কাস্টমাইজড |
| সুরক্ষা শ্রেণি |
আইপি ৬৫ |
| ডায়াফ্রাগামের জীবনকাল |
এক মিলিয়নেরও বেশি চক্র |
| সিভি/কেভি |
বিস্তারিত জানার জন্য আমাদের ডাকুন |
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারবেন?
উঃ হ্যাঁ, কিন্তু এটা পণ্য উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ করুন 0086 15168536055
প্রশ্নঃ আপনার ব্যবসার পরিধি কি?
উঃ আমাদের ব্যবসার ক্ষেত্র হলসম্পূর্ণ কনটেইনার সহ রপ্তানিকারক অটোমেশন অংশের পরিষেবা এবং বিক্রয়বায়ু সিলিন্ডার, বায়ু উৎস চিকিত্সা, solenoid ভালভ,বায়ু ভালভ,মোটরাইজ ভ্যালভ,ব্রোঞ্জের ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, বায়ু ও তেলফিটিংচাপ পরিমাপইত্যাদি ।
প্রশ্ন:ডব্লিউআপনি কোন ধরনের পণ্য তৈরি করতে পারেন?
উত্তরঃ আমরা অনেক ধরনের স্টেইনলেস স্টীল তৈরি করতে পারি, ব্রাস, অ্যালুমিনিয়ামউপকরণ প্রক্রিয়াকরণ.যেমন উচ্চচাপ ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ /জল ভালভ/বায়ুসংক্রান্ত ভালভ/বায়ু সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক এককুলেটরপণ্য ইত্যাদি ।
প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যাবে?
উত্তরঃ হ্যাঁ, অবশ্যই আমরা তৈরি করতে পারি, আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার তৈরি করতে পারি। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি মূল বিখ্যাত বায়ুসংক্রান্ত এবং জলবাহী যন্ত্রপাতি ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উঃ হ্যাঁ, আমরা Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন: কোন গ্যারান্টি আছে?
উত্তরঃ হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের মানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে? পিটি, এনপিটি এবং জি থ্রেডের মধ্যে পার্থক্য কী?
উঃ জি থ্রেডটি সিলিন্ডারিক এবং নিজেকে সিল করে না, ফুটো প্রতিরোধের জন্য অতিরিক্ত গ্যাসকেটের প্রয়োজন হয়। পিটি এবং এনপিটি শঙ্কুযুক্ত,এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেড টাইট যখন টাইট আরো এবং tighter হয়ে. সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিল্যান্ট বা টেপ সাধারণত সিলিং প্রভাব বাড়ানোর জন্য একসাথে ব্যবহার করা হয়
জি-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিলিন্ডারযুক্ত সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজের বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে;এনপিটি এছাড়াও দাঁত প্রোফাইল কোণ 60 ডিগ্রী সঙ্গে একটি শঙ্কু টিউব, মূলত উত্তর আমেরিকাতে ব্যবহৃত হয়
প্রশ্ন: চাপের একক কিভাবে রূপান্তর করা যায়: এমপিএ, বার, পিএসআই, কেজি/সেমি 2?
উঃ ১ এমপিএ=১০ বার≈১৪৫ পিসি≈১০ কেজি
প্রশ্ন: সাধারণত কোন কারণের কারণে সোলিনয়েড ভ্যালভের কয়েলগুলি পুড়ে যায়?
উত্তরঃভুল ভোল্টেজ এবং হার্টজ, ঘন ঘন স্যুইচিং, পাইলট হেড তরল প্রবেশ,ভালভ কোর এবং স্প্রিং সমস্যা,পরিবেশ গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী উল্লেখ করা উচিত?
| ফোকাস বিন্দু |
উচ্চ তাপমাত্রা পরিবেশের বিরুদ্ধে ব্যবস্থা |
চরম ঠান্ডা পরিবেশের বিরুদ্ধে ব্যবস্থা |
| সিল |
ফ্লুরো রবার, পিটিএফই |
নিম্ন তাপমাত্রার নাইট্রিল, সিলিকন কাঁচা, পলিউরেথান |
| তৈলাক্তকরণ |
উচ্চ তাপমাত্রার সিন্থেটিক গ্রাস (নিম্ন volatility) |
নিম্ন তাপমাত্রা গ্রাস (নিম্ন ঢালাই পয়েন্ট, নিম্ন সান্দ্রতা) |
| বায়ু সরবরাহের চিকিত্সা |
শক্তিশালী শীতল, দক্ষ জল অপসারণ |
অতি-নিম্ন শিশির পয়েন্ট শুকানো (রিফ্রিজারেশন + অ্যাডসর্পশন টাইপ), তাপ ট্রেসিং |
| ধাতব উপাদান |
রিজার্ভ সম্প্রসারণের অনুমতি |
নিম্ন তাপমাত্রা অনমনীয়তা সঙ্গে উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত কারণে ফুটো প্রতিরোধ |
| নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম শক্তি খরচ |
আইসোলেশন বক্স, স্থানীয় গরম ইনস্টল করুন, ঠান্ডা ঘনীভবন প্রতিরোধ |
| ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষারের সংস্পর্শ এড়ান, তাপ নিরোধক উপকরণ দিয়ে আবৃত করুন |
