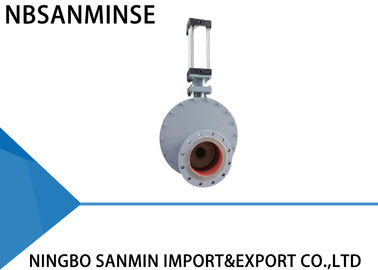

বায়ুসংক্রান্ত সার্কুলার ডাবল ডিস্ক ভালভ পরিপূরক কাস্ট আয়রন শরীর SMWZ644 -DNA - R

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: NBSANMINSE
সাক্ষ্যদান: ISO9001
মডেল নম্বার: SMWZ644 (1) -10 (2) -ডিএনএ- (3)
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 20
মূল্য: Negotiation
প্যাকেজিং বিবরণ: প্লাস্টিকের ব্যাগ, বক্স, কার্টন, প্যালেট বা গ্রাহক পরামর্শ হিসাবে
ডেলিভারি সময়: কথাবার্তা
পরিশোধের শর্ত: T/T, L/C, পশ্চিম ইউনিয়ন
যোগানের ক্ষমতা: কথাবার্তা

বিস্তারিত তথ্য

নামমাত্র চাপ: 1.0 (এমপিএ) درجه: খাঁড়ি / ভারসাম্য / আউটলেট ভালভ
তাপমাত্রা: ≤200 ℃ ম্যাক্সি টেস্ট প্রেস: 1.5 (এমপিএ)
ডিএন: 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 ভালভ শরীর: ঢালাই লোহা
লক্ষণীয় করা:

electromagnetic pulse valve

,

pulse jet solenoid valve

পণ্যের বর্ণনা

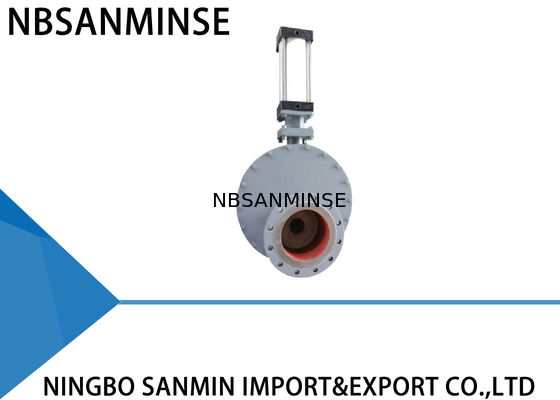

বায়ুসংক্রান্ত সার্কুলার ডাবল ডিস্ক ভালভ পরিপূরক কাস্ট আয়রন শরীর SMWZ644 -DNA - R


প্রধান perfomance

মডেল WZ644-10Q ডবল ডিস্ক ভালভ একটি ডবল ডিস্ক সীল এবং সীল পৃষ্ঠতল ব্যবহার করে পরিধান-প্রতিরোধী খাদ বা সিরামিক তৈরি করা হয়। সীল 100% এয়ারটাইট এবং বিশেষত অ্যাপ্লিকেশনগুলিতে ভালভ একটি দীর্ঘ সেবা জীবন অর্জন করে। ফলস্বরূপ, সামগ্রিক সিস্টেম নির্ভরযোগ্যতা নাটকীয়ভাবে বৃদ্ধি করা হয়।

অপারেটিং পারফরম্যান্স

যখন উচ্চ সিলিন্ডার পোর্টে বাতাস প্রবর্তিত হয়, পিস্টন রড ডবল-ডিস্ক ডাউন করে এবং ভালভ বন্ধ থাকে। যখন নিম্ন সিলিন্ডার পোর্টে বাতাস চালু হয়, পিস্টন রডটি ডাবল-ডিস্ক আপকে ধাক্কা দেয় এবং ভালভ খোলা হয়। ডিস্ক এবং সীল রিংয়ের মধ্যে সংকোচনের বসন্ত স্থাপন করা হচ্ছে, সীল রিংয়ের বিরুদ্ধে ডিস্কগুলিকে ডিস্ক করে এবং ডিস্ক উল্লম্ব আন্দোলনের জন্যও অনুমতি দেয় যা তাপের বিস্তার এবং অংশগুলির সংকোচনের ক্ষতিপূরণ দেয় এবং সমস্ত অবস্থার মধ্যে একটি বাতাসের সীল নিশ্চিত করে। ভালভ অভিনয় করার সময়, ডবল-ডিস্ক sealing পৃষ্ঠতল lap এবং polish করতে ঘোরান। যখন পণ্য ভালভ মাধ্যমে প্রবাহিত হয়, ভেতরের চেম্বার প্রবেশ কোন উপাদান ভার্চুক্স প্রবাহ কর্ম দ্বারা মুছে ফেলা হয়। অতএব, ভালভ স্ব-পরিচ্ছন্নতার হয়। অতিরিক্ত বাতাস purging পরিষ্কার ইন কর্ম সঞ্চালন নিশ্চিত করা যেতে পারে। এই সমস্ত বৈশিষ্ট্যগুলি ভালভের জন্য দীর্ঘ সেবা লোফিকে গ্যারান্টি দেয় এবং আপনার সিস্টেমের নির্ভরযোগ্যতা বাড়ায়।

অ্যাপ্লিকেশন

কয়লাভিত্তিক বিদ্যুৎ কেন্দ্র, স্মেল্টার, লোহা ও ইস্পাত উদ্ভিদ, ফার্মাসিউটিক্যাল এবং রাসায়নিক শিল্পগুলিতে কোনও ধুলো, গুঁড়া এবং দানাধীন পণ্য।

প্রযুক্তিগত পরামিতি

সর্বাধিক অপারেটিং চাপ: 1.0 এমপিএ

সর্বোচ্চ টেস্ট চাপ: 1.5 এমপিএ

অপারেটিং তাপমাত্রা: <= 200 ℃

ফুটো টেস্ট চাপ: 1.1 এমপিএ

ইনস্টলেশন এবং অ্যাপ্লিকেশন

1. ইনস্টলেশনের পূর্বে, বায়ুসংক্রান্ত অ্যাক্টিভেটর ভাঙ্গন এবং অবতল মত কোন ত্রুটি মুক্ত নিশ্চিত করুন।

2. যৌথ প্রান্ত, কাঠামোগত দৈর্ঘ্য, সর্বাধিক অপারেটিং চাপ এবং নামমাত্র ব্যাস নিশ্চিতকরণ সঙ্গে নিশ্চিত করা হয়।

3. ইনস্টলেশনের সময়, মূলত জোড় দেওয়া হয়েছে এমন স্টাড এবং বাদামগুলিকে পুনর্বিবেচনার অনুমতি দেওয়া হয়নি। সমান্তরাল হতে দুটি পাইপলাইন এবং ভালভ ব্যাসের কেন্দ্রকে সারিবদ্ধ করুন। Flange পৃষ্ঠ সমতল রাখুন। অভিন্নভাবে বল্টু আঁকা বল প্রয়োগ।

4. ইনস্টলেশনের পরে, ভালভটি সাধারণত খোলা বা বন্ধ করা যেতে পারে কিনা তা দেখার জন্য উপরের এবং নিম্ন সিলিন্ডার পোর্ট থেকে বায়ু পরিচয় করান।

5. নিয়ন্ত্রণ স্যুইচ (যদি বিদ্যমান থাকে) এটি নির্ভরযোগ্যভাবে দৃঢ় কিনা তা তার প্যারামিটার অ্যাক্সেস পাওয়ার উত্সের সাথে দেওয়া হয় কিনা এবং কিনা তা সম্পূর্ণ খোলার এবং সম্পূর্ণ বন্ধ করার শর্তগুলির অধীনে সঠিকভাবে কাজ করতে পারে কিনা তা চেনে।

সমস্যা সমাধান পদ্ধতি

ট্রাবলস কারণ সমস্যা সমাধান পদ্ধতি
Sealing পৃষ্ঠ মধ্যে ফুটো ডিস্ক এবং sealing পৃষ্ঠ মধ্যে ময়লা ময়লা অপসারণ করুন
রিং জোড়া সীল ক্ষতি মেরামত বা প্রতিস্থাপন
প্রান্ত যৌগিক মধ্যে ফুটো বোল্ট অসম্মানিত স্ক্রু হয় সমানভাবে বোল্ট স্ক্রু
প্রান্তিক পৃষ্ঠ ক্ষতি প্রান্তিক পৃষ্ঠ মেরামত
স্পেসার ক্ষতি স্পেসার প্রতিস্থাপন করুন
ভালভ সঠিকভাবে খোলা বা বন্ধ করতে ব্যর্থ হয় ধুলো আমানত নিয়মিত ধুলো মুছে ফেলুন
অপর্যাপ্ত বায়ু চাপ, গুরুতর ফুটো মেরামত বায়ু সরবরাহ পাইপলাইন
বায়ুসংক্রান্ত উপাদান বয়সী হয়েছে এবং efficlency হারিয়ে গেছে ক্ষতিগ্রস্ত উপাদান প্রতিস্থাপন করুন
স্টাফ বক্সের ফুটো স্টাফ বয়স এবং গুরুতরভাবে worn হয়েছে স্টাফ প্রতিস্থাপন করুন

ইনস্টলেশন মাত্রা, রূপরেখা অঙ্কন

প্রধান অংশ এবং উপকরণ

পদ নাম উপাদান পদ নাম উপাদান
1 ভালভ শরীর নমনীয় লোহা 5 সংযোগকারী টি টুকরা কাস্ট ইস্পাত
2 সাইড ভালভ শরীর নমনীয় লোহা 6 শেষ টুপি 45 # স্টীল
3 সিলিং রিং কার্বন ইস্পাত + বিশেষ খাদ 7 ঘাড় লিঙ্ক হুডুলার ঢালাই লোহা
4 Dise কার্বন ইস্পাত + বিশেষ খাদ 8 বায়ুসংক্রান্ত actuator অ্যালুমিনিয়াম অ্যালুমিনিয়াম সিলিন্ডার
