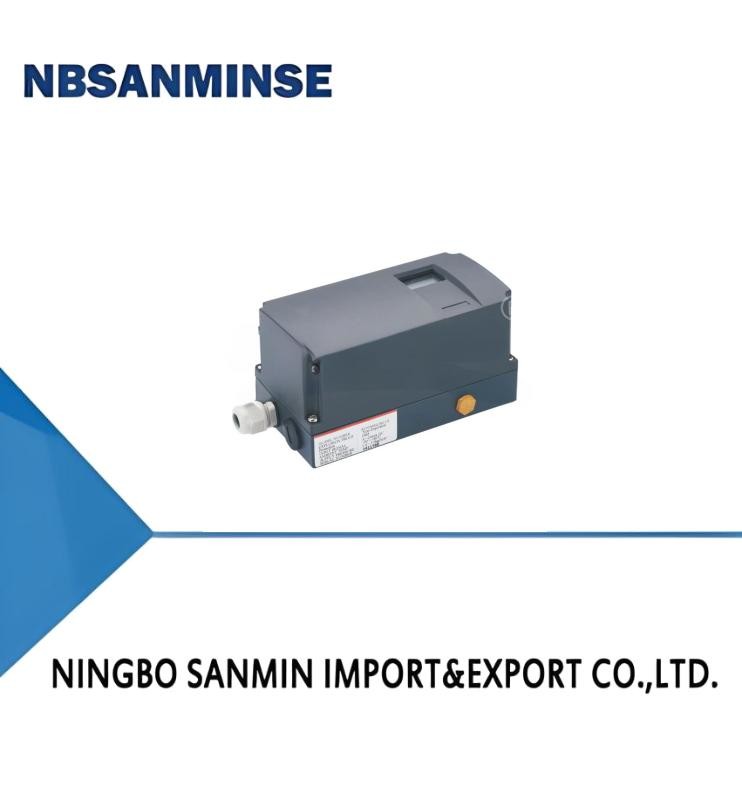

CN5000 বুদ্ধিমান বৈদ্যুতিক ভালভ লোকেটর |
|
|
1. এই লোকেটর অভ্যন্তরীণ পূর্ণ ডিজিটাল নিয়ন্ত্রণ, উচ্চ নির্ভরযোগ্যতা, ভাল স্থিতিশীলতা, ছোট ভলিউম, হালকা ওজন ইত্যাদি।
2. সুবিধাজনক ডিবাগিং। কোনো সরঞ্জাম ছাড়াই, কেবল লোকেটর ইন্টারফেসটি কয়েকটি বোতামে চাপুন, ডিবাগিং সম্পন্ন করতে পারেন।
3. ফাংশনগুলি সেট আপ করা সহজ এবং IS/যখন প্রতিক্রিয়া পদ্ধতি, ভালভ খোলা/বন্ধ করার ধরণ, আউটপুট বৈশিষ্ট্য, সরাসরি ট্রিপ বা স্ট্রোকের কোণ এবং সরাসরি সেটিংসের সমন্বয়।
|
|
প্রথমত, পণ্যের সংক্ষিপ্ত বিবরণ
CN5000 বুদ্ধিমান বৈদ্যুতিক ভালভ পজিশনার, সম্পূর্ণ ডিজিটাল অপারেশন এবং অপারেশন ব্যবহার করে, যা সরাসরি ভ্রমণ বা বায়ুসংক্রান্ত অ্যাকচুয়েটরের কোণের জন্য উপযুক্ত। একক অ্যাকশন এবং ডাবল অ্যাকশন পদ্ধতি ব্যবহার করা হয়। লোকেটর একটি দ্বি-তারের সিস্টেম ইন্সট্রুমেন্টেশন, পিএলডি রেগুলেটিং ফাংশন সরবরাহ করে, তবে একটি নিয়ন্ত্রক এবং পজিশনারের উচ্চ বুদ্ধিমান নিয়ন্ত্রণ ডিভাইস হিসাবে। লোকেটর 4 ~ 20 mA ইনপুট সংকেত দ্বারা নিয়ন্ত্রিত হয়, পিএলডি নিয়ন্ত্রণ + 24 VDC পাওয়ার সাপ্লাই আউটপুট ট্রান্সমিটারের সাথে সিরিজ সার্কিট দ্বারা, একই সময়ে, এটি কন্ট্রোলার আউটপুট কারেন্ট সিগন্যালকে ড্রাইভ রেগুলেটরের প্রধান ফাংশনে রূপান্তরিত করে, কাজের সময় ভালভ স্টেম ঘর্ষণ অনুসারে, মাধ্যমের চাপের পরিবর্তনের কারণে সৃষ্ট ভারসাম্যহীন শক্তি দ্বারা অফসেট হয় যাতে ভালভ খোলার রেগুলেটর আউটপুট নিয়ন্ত্রণ সংকেতের সাথে সামঞ্জস্যপূর্ণ হয় সঠিক পজিশনিং অর্জনের জন্য। হার্ট কমিউনিকেশন প্রোটোকল সমর্থন করে।
|
| মডেল |
সিএন5000 |
| ভূমিকা ফর্ম |
একক-অ্যাকশন |
ডাবল-অ্যাকটিং |
| ইনপুট সংকেত |
4-20mADC |
| ন্যূনতম বর্তমান সংকেত |
3.0 mA (স্ট্যান্ডার্ড টাইপ), 3.8 mA (হার্ট) |
| এয়ার ইনপুট চাপ |
1.4-7Kgf/cm2(0.14-0.7MPa) |
| ট্রিপ |
10-150mm |
0-60° 0-90° |
| পাওয়ার ইন্টারফেস |
G1 / 2, NPT 1 / 2 (ঐচ্ছিক) |
হিস্টেরেসিস ত্রুটি |
±0.5%F.S |
| এয়ার সাপ্লাই ইন্টারফেস |
NPT 1 / 4 (ঐচ্ছিক) |
পুনরাবৃত্তি নির্ভুলতা |
±0.3%F.S |
| সুরক্ষা গ্রেড |
IP65 |
ওউটপুট বৈশিষ্ট্য |
লিনিয়ার, সমান শতাংশ, দ্রুত খোলা |
| বিস্ফোরণ-প্রমাণ গ্রেড |
Ex iaⅡCT6 Gb |
ভূমিকম্প প্রতিরোধী স্তর |
6G |
| এসটোরেজ তাপমাত্রা |
-40-80℃ |
যোগাযোগ (ঐচ্ছিক) |
হার্ট যোগাযোগ |
| আপনি কি ধরনের পণ্য তৈরি করতে পারেন?orking তাপমাত্রা |
-30-70℃ |
ফিড ব্যাক |
4-20mA(DC24V) |
| পরিবেশগত আর্দ্রতা |
5-95 RH (40℃ এ) |
মটেরিয়াল |
অ্যালুমিনিয়াম অ্যালয় |
| এললিনিয়ার |
±1%F.S |
আপনি কি ধরনের পণ্য তৈরি করতে পারেন?জন |
1.5Kg |
| প্রতিবন্ধকতা |
সাধারণ 3250/20Madc, হার্ট 340/20mADC |
পিআইন্ট |
ইপোক্সি পলিয়েস্টার ইলেকট্রিক স্প্রে |
|
* উপরের প্যারামিটারগুলি বায়ুমণ্ডলীয় তাপমাত্রা 20 'C pabs 760mmHg, আপেক্ষিক আর্দ্রতা 65% RH বেঞ্চমার্ক হিসাবে।
তৃতীয়, ইনস্টলেশন নির্দেশাবলী
1. প্রধান শ্যাফ্ট লোকেটরের সাথে বায়ুসংক্রান্ত অ্যাকচুয়েটরের সাথে সংযুক্ত। আউটপুট পাইপ সংযোগে কোনও লিকেজ ঘটনা সহ্য করা যাবে না।
2. ভালভটিকে অর্ধেক খোলার জন্য "+" এবং "_" কী কম্বিনেশন চাপুন, ডিসপ্লে মান 50% এ আছে কিনা তা দেখুন যদি না হয়, গিয়ার সেটটি ঘোরান, এটিকে এই সীমার মধ্যে আনুন; "+" এবং "_" কী কম্বিনেশন চাপুন, ভালভ পর্যবেক্ষণ স্ক্রীন ভালভ পজিশন মানগুলি নিম্নলিখিত পরিবর্তনের সুযোগের মধ্যে রয়েছে তা পর্যবেক্ষণ করুন; A, সরাসরি ট্রিপ (20%-80%)। B, স্ট্রোকের কোণ (5%-95%)।
3. একই সাথে ফাংশন কী এবং "+" কী 5 সেকেন্ডের বেশি ধরে রাখুন, স্বয়ংক্রিয় ইনিশিয়ালাইজেশন শুরু করুন।
4. ইনিশিয়ালাইজেশনের সাফল্যের পরে FINISH অনুযায়ী, ফাংশন মডেলটি 5 সেকেন্ডের বেশি চাপুন প্রস্থান করতে।
5. ফাংশন কী 5 সেকেন্ডের বেশি ধরে রাখুন মেনুতে প্রবেশ করতে "+3কী মান পরিবর্তন করে, তারপর "-" কী মান পুনরুদ্ধার করে। মোড কী 5 সেকেন্ডের বেশি চাপুন সংরক্ষণ করতে এবং করতে পারেন।
|
| মডেল |
কার্যকরী ফর্ম |
আউটপুট সময়সূচী |
মোড অফ এঅ্যাকশন |
সুরক্ষা প্রকার |
বৈদ্যুতিক ইন্টারফেস |
গ্যাসসার্কিট ইন্টারফেস |
ইনস্টলেশন প্রকার |
| CN5000 |
0স্ট্যান্ডার্ড
ফাংশন
|
এস ট্রেইট ট্রাভেল |
এস সিঙ্গেল-অ্যাকশন |
এন অর্ডিনারি টাইপ
|
1G1/2(ঐচ্ছিক) |
1Rc1/4 (ঐচ্ছিক) |
0স্ট্যান্ডার্ড ইনস্টলেশন আনুষাঙ্গিক (সোজা) |
| 1ভালভ পজিশন ফিডব্যাক ফাংশন |
আর অ্যাঙ্গেল ট্রাভেল |
ডি ডাবল-অ্যাকটিং |
এ ইন্ট্রিনসিক সেফটি টাইপ |
2NPT1/2(ঐচ্ছিক) |
2NPT 1 / 4 (ঐচ্ছিক) |
0ইনস্টলেশন আনুষাঙ্গিক (আকৃতি দেখুন ছবি) |
| 2হার্ট |
_____ |
_____ |
বিফ্লেম প্রুফ টাইপ |
_____ |
_____ |
0কোয়ার্টারটার্ন ইনস্টলেশন অ্যাটাচমেন্ট
(ক্রেতার কাস্টম সাইজ)
|
| 3ভালভ পজিশন ফিডব্যাক + হার্ট |
_____ |
_____ |
_____ |
_____ |
_____ |
_____ |
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, কিন্তু এটি পণ্যের উপর নির্ভর করে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com বা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েল ফিটিং, প্রেসার গেজ ইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরনের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপাদান প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/বায়ুসংক্রান্ত ভালভ/ এয়ার সিলিন্ডার / হাইড্রোলিক ভালভ / হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।প্রশ্ন: আপনি কি আসল বিখ্যাত বায়ুসংক্রান্ত এবং হাইড্রোলিক, যন্ত্রপাতির ব্র্যান্ড পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা ফেস্টো, স্মক, সিকেডি, বার্কেট, হাইড্রাক, রেক্স্রোথ, সিমেন্স, রোজমাউন্ট, মার্শ, এন্ড্রেস+হাউজার ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
ওয়ারেন্টি কি উপলব্ধ?
উত্তর: হ্যাঁ, সাধারণত পণ্যগুলি এক বছরের মানের গ্যারান্টিযুক্ত।
উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া উত্তর:
জি থ্রেড সিলিন্ড্রিকাল এবং নিজে সিল করে না, লিকেজ প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। পিটি এবং এনপিটি শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় আরও শক্ত হয়ে যায়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব উন্নত করতে সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়।
জি-থ্রেড একটি সিলিন্ড্রিকাল পাইপ যা নন-সিলড সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; এনপিটি একটি শঙ্কুযুক্ত টিউব যার দাঁতের প্রোফাইল কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: কীভাবে চাপের ইউনিট রূপান্তর করবেন: MPa, বার, psi, kg/cm ²? উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশ
গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন:উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া চরম ঠান্ডা পরিবেশের প্রতিক্রিয়া
| সিল |
ফ্লুরোরবার, পিটিএফই |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
| লুব্রিকেশন |
উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
| এয়ার সাপ্লাই ট্রিটমেন্ট |
কুলিং শক্তিশালী করুন, দক্ষ জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + শোষণ টাইপ), হিট ট্রেসিং |
| ধাতব উপাদান |
সংরক্ষিত সম্প্রসারণ ক্লিয়ারেন্স |
নিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে লিকেজ প্রতিরোধ করুন |
| নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
| ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
|
|
|
