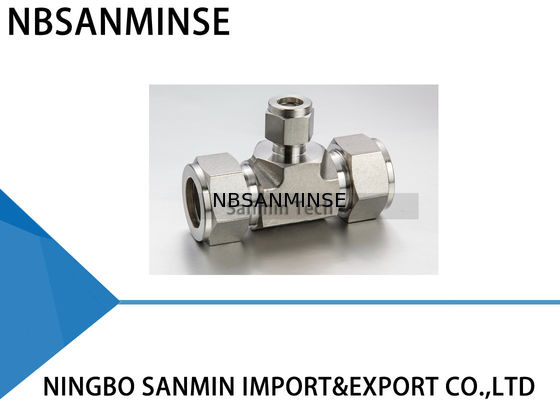

RUT ইউনিয়ন টি স্টেইনলেস স্টিল SS316L প্লাম্বিং ফিটিং নিউম্যাটিক এয়ার ফিটিং উচ্চ মানের সানমিন
টিউব ফিটিংস বিবরণ
টিউব ফিটিং হল একটি প্রক্রিয়া যা টিউবিং সিল এবং গ্রিপ উভয় করার জন্য ব্যবহৃত হয়। এই ধরণের ফিটিংয়ের যান্ত্রিক সুবিধা এবং জ্যামিতি একটি লিক-টাইট অ্যাসেম্বলি তৈরি করে।
সংযোজন করার জন্য, কেবল ফিটিং বডির শোল্ডারের বিপরীতে টিউবটি সম্পূর্ণ অ্যাসেম্বলিতে প্রবেশ করান যতক্ষণ না টিউবটি নীচে পৌঁছায়। বাদামটিকে ঘড়ির কাঁটার দিকে ঘুরিয়ে তৈরি করা যান্ত্রিক শক্তি ব্যবহার করে দুটি ফেরুল বাদাম এবং ফিটিং বডির মধ্যে চালিত হয়। পিছনের ফেরুলটি সামনের ফেরুলের টেপার্ড পিছনের দিকে সোয়াড করা হয় এবং বডির টেপার্ড মুখে বল দ্বারা চালিত হয়।
পিছনের ফেরুলটি টিউবের উপর রেডিয়ালি ভিতরের দিকে সোয়াড করা হয় যখন সামনের ফেরুলটি বের করে আনা হয় যাতে বডির টেপার্ড পৃষ্ঠে একটি সম্পূর্ণ-মুখের সিল তৈরি হয়।
বাদামের 1-1/4 টার্ন হ্যান্ড টাইট পজিশন থেকে সিলিং সদস্যদের ধারাবাহিক ড্রাইভ নিশ্চিত করে। এটি উচ্চ চাপ এবং অতি উচ্চ ভ্যাকুয়াম উভয় অবস্থার বিরুদ্ধে একটি কার্যকর সিল নিশ্চিত করে।
ইনস্টলেশন নির্দেশাবলী
ফিটিংস সরবরাহ করা হয় এবং আঙুলের টাইট অবস্থায় থাকে। ব্যবহারের আগে ডিসঅ্যাসেম্বলি ময়লা বা অন্যান্য কণা প্রবেশ করতে দিতে পারে
1. টিউবিং ফিটিংয়ে প্রবেশ করান
পরীক্ষা করুন যে টিউবটি ফিটিং শোল্ডারে দৃঢ়ভাবে বসে আছে এবং বাদামটি আঙুলের টাইট অবস্থায় আছে। এই মুহুর্তে, একটি স্ক্রাইব মার্ক হেক্সে আঁকা উচিত যা ফিটিং বডির উপর প্রসারিত হচ্ছে। এই চিহ্নটি শুরুর বিন্দু এবং সঠিক পুল-আপের জন্য একটি সূচক হিসাবে কাজ করবে।
2 বাদাম টাইট করুন
1/4” (6mm) এবং তার বেশি (চিত্র A দেখুন) এর জন্য বাদামের 1-1/4 টার্ন প্রয়োজন
3/16” (4mm) এবং তার কম (চিত্র B দেখুন) এর জন্য বাদামের 3/4 টার্ন প্রয়োজন
পুনরায় সংযোজন নির্দেশাবলী
সংযোগগুলি বারবার বিচ্ছিন্ন এবং পুনরায় তৈরি করা যেতে পারে, লিক টাইট সিল না হারিয়ে।
1. বিচ্ছিন্ন করার আগে, ফিটিং বডির সাথে সম্পর্কিত বাদামের অবস্থান চিহ্নিত করুন।
2. পুনরায় সংযোজন করার জন্য, বাদামটিকে মূল অবস্থানে টাইট করতে একটি রেঞ্চ ব্যবহার করুন।
3. বাদামটি সামান্য টাইট করুন যতক্ষণ না টর্কের একটি সামান্য বৃদ্ধি অনুভূত হয়।
টিউব কাটিং
টিউব কাটার জন্য দুটি ভিন্ন পদ্ধতি ব্যবহার করা যেতে পারে:
1. টিউব কাটার
2. হ্যাকস
টিউব কাটার
একটি লিক-ফ্রি সংযোগ অর্জনের জন্য, টিউবিং অবশ্যই স্কোয়ারলি কাটতে হবে। টিউবিং উপাদানের জন্য উপযুক্ত ব্লেড সহ একটি ভাল মানের টিউব কাটার সুপারিশ করা হয়।
কাটার প্রতিটি টার্নে গভীর কাট নিয়ে কাটার সময় কমানোর চেষ্টা করবেন না। এটি টিউবকে শক্ত করে দেবে।
ফিটিংয়ের ক্ষতি এড়াতে এবং টিউবটি ফিটিংয়ের নীচে পৌঁছায় তা নিশ্চিত করার জন্য টিউবের শেষ প্রান্তটি ডিবার করা আবশ্যক।
হ্যাকস কাটিং
একটি হ্যাকস দিয়ে টিউব কাটতে এবং স্কোয়ার প্রান্ত পেতে, টিউবটি গাইড ব্লক দিয়ে কাটতে হবে
কাটার এই পদ্ধতিতে টিউবের প্রান্তগুলি ডিবার করা প্রয়োজন।
সতর্কতা
ফিটিংয়ে প্রবেশ করানো হবে এমন জায়গায় টিউবটি একটি ভাইস-এ ধরবেন না (ভাইস টিউবে একটি চিহ্ন রেখে যাবে যা লিক সৃষ্টি করতে পারে এবং ডিম্বাকৃতি সৃষ্টি করতে পারে)।
টিউব হ্যান্ডলিং
টিউবের উপর আঁচড় লিক সৃষ্টি করতে পারে। তাই, লিক হওয়ার ঝুঁকি কমাতে টিউবটি সাবধানে পরিচালনা করা গুরুত্বপূর্ণ।
কিছু সতর্কতা অবলম্বন করতে হবে
1. টিউবগুলি মেঝেতে টেনে আনা উচিত নয়।
2. টিউবগুলি টিউবিং র্যাক থেকে টেনে বের করা উচিত নয়, বিশেষ করে বড় OD টিউবের ক্ষেত্রে
তামার টিউবিং
যদি একটি রোল থেকে তামার টিউবিং ব্যবহার করেন, টিউবের শেষটি ধরুন এবং রোলটি বাইরের দিকে ঘোরান যাতে টিউবিং একটি সমতল পৃষ্ঠে শুয়ে থাকে।
পরিদর্শন টিউবিং
ব্যবহার: এটি একটি "নো-গো" গেজ এবং এটি নিম্নলিখিতভাবে ব্যবহার করা উচিত:
নিম্নলিখিত নির্দেশাবলী অনুসারে ফিটিং তৈরি করুন: 1/4 ইঞ্চি (6mm), 3/8 ইঞ্চি, 1/2 ইঞ্চি (12mm) – আঙুলের টাইট থেকে 1-1/4 টার্ন তৈরি করুন। উপযুক্ত আকারের গেজ ব্যবহার করে বাদাম এবং বডির মধ্যে ফাঁক পরীক্ষা করুন। যদি গেজটি সহজেই ফাঁকে প্রবেশ করে, তবে বাদামটি আরও টাইট করুন যতক্ষণ না গেজটি ফাঁকে প্রবেশ করতে পারে না
উচ্চ নিরাপত্তা
যেখানে গুরুতর অবস্থা এবং উচ্চ চাপ বিদ্যমান, সেখানে আমরা নিম্নলিখিত ইনস্টলেশন পদ্ধতিগুলি সুপারিশ করি:
1. পরীক্ষা করুন যে বাদামটি আঙুলের টাইট অবস্থায় আছে
2. টিউব প্রবেশ করান (শোল্ডার পর্যন্ত)
3. বাদামটি একটি রেঞ্চ দিয়ে ঘোরান যতক্ষণ না টিউবটি অবাধে ঘুরতে থাকে।
4. বাদামের অবস্থান চিহ্নিত করুন।
5. বাদামটি 1-1/4 টার্ন ঘোরান।
এই পদ্ধতিটি নিশ্চিত করে যে টিউবের OD সর্বনিম্ন সহনশীলতায় থাকলেও, ফেরুলগুলি 1-1/4 ঘূর্ণনের জন্য টিউবের সাথে যোগাযোগ করবে।
সর্বোচ্চ ফিটিং নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করার জন্য, প্রতিটি অ্যাপ্লিকেশনের জন্য টিউবিং নির্বাচন করার সময় অত্যন্ত যত্ন নেওয়া উচিত
টিউব নির্বাচন
ফিটিংসের সাথে ব্যবহারের জন্য টিউব অর্ডার করার সময় চারটি চলক বিবেচনা করতে হবে:
1. উপাদান
2. টিউবের দেয়ালের পুরুত্ব
3. টিউবের পৃষ্ঠের ফিনিস
4. টিউবের কঠোরতা
টিউবিং অবশ্যই স্ট্যান্ডার্ড ASTM A213 বা ASTM A269 মেনে চলতে হবে, সীমাহীন হতে হবে এবং সম্পূর্ণরূপে অ্যানিল করা হতে হবে।
টিউবটি আঁচড় থেকে মুক্ত হতে হবে এবং বাঁকানো এবং ফ্লেয়ারিংয়ের জন্য উপযুক্ত হতে হবে।
কেন আমাদের বেছে নেবেন
1: প্রতিটি পণ্যের জন্য বিভিন্ন স্টাইল এবং সম্পূর্ণ সিরিজ নিউম্যাটিক পণ্য।
2: নমুনা অর্ডার এবং ছোট পরিমাণের অর্ডার গ্রহণযোগ্য।
3: আপনার বিশেষ অনুরোধ অনুযায়ী কাস্টমাইজ করুন।
4: বিনামূল্যে পণ্যের তথ্য সরবরাহ করুন।
5: দ্রুত শিপিংয়ের জন্য বড় স্টক।
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, তবে এটি পণ্যের উপর নির্ভর করে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com বা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ এক্সপোর্টার অটোমেশন পার্টসের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং তেল ফিটিং, চাপ গেজ ইত্যাদি।
প্রশ্ন:আপনি কি ধরণের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপাদান প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/নিউম্যাটিক ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটর পণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। তবে এটি সম্ভব হলে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত নিউম্যাটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্টস ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলি এক বছরের মানের গ্যারান্টিযুক্ত।
প্রশ্ন: সংযোগটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেডটি সিলিন্ড্রিকাল এবং নিজে থেকে সিল করে না, যার জন্য লিক প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি টাইট করার সময় আরও টাইট এবং টাইট হয়ে যায়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। G-থ্রেড হল একটি সিলিন্ড্রিকাল স্ট্রেইট পাইপ যা নন-সিলড সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত টিউব যার টুথ প্রোফাইল কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: চাপ ইউনিটগুলি কীভাবে রূপান্তর করবেন: MPa, bar, psi, kg/cm ²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া |
চরম ঠান্ডা পরিবেশের প্রতিক্রিয়া |
সিল |
| ফ্লুরোরবার, PTFE |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
অতি-নিম্ন ডিউ পয়েন্ট শুকানো (রেফ্রিজারেশন + শোষণ প্রকার), হিট ট্রেসিং |
ধাতব উপাদান |
| সম্প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুন |
নিম্ন-তাপমাত্রার দৃঢ়তা সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে লিক প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
