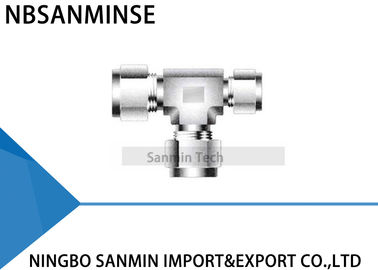

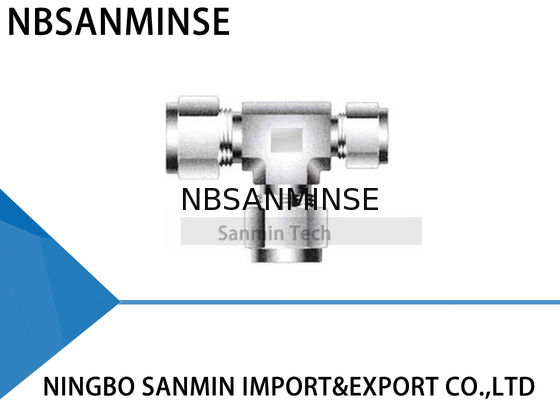

RUBT ইউনিয়ন টি স্টেইনলেস স্টিল SS316L প্লাম্বিং ফিটিং নিউম্যাটিক এয়ার ফিটিং উচ্চ মানের সানমিন
টিউব ফিটিংস বিবরণ
টিউব ফিটিং হল একটি প্রক্রিয়া যা টিউবিং সিল এবং গ্রিপ উভয় করার জন্য ব্যবহৃত হয়। এই ধরণের ফিটিংয়ের যান্ত্রিক সুবিধা এবং জ্যামিতি একটি লিক-টাইট অ্যাসেম্বলি তৈরি করে।
একত্রিত করার জন্য, কেবল টিউবটিকে সম্পূর্ণ অ্যাসেম্বলিতে প্রবেশ করান যতক্ষণ না টিউবটি ফিটিং বডির শোল্ডারের বিপরীতে নিচে নেমে যায়। দুটি ফেরুল নাট এবং ফিটিং বডির মধ্যে সামনের দিকে চালিত হয় যা নাটকে ঘড়ির কাঁটার দিকে ঘুরিয়ে তৈরি করা যান্ত্রিক শক্তি ব্যবহার করে। ব্যাক ফেরুলটি সামনের ফেরুলের টেপার্ড পিছনের দিকে চালিত হয় যা বডির টেপার্ড মুখে বল দ্বারা চালিত হয়।
পিছনের ফেরুলটি টিউবের উপর রেডিয়ালি ভিতরের দিকে সোয়াগেড হয় যখন সামনের ফেরুলটি বডির টেপার্ড পৃষ্ঠের উপর একটি পূর্ণ-মুখের সিল তৈরি করতে বের করে আনা হয়।
হ্যান্ড টাইট পজিশন থেকে নাটের 1-1/4 টার্ন সিলিং সদস্যদের ধারাবাহিক ড্রাইভ নিশ্চিত করে। এটি উচ্চ চাপ এবং অতি উচ্চ ভ্যাকুয়াম উভয় অবস্থার বিরুদ্ধে একটি কার্যকর সিল নিশ্চিত করে।
ইনস্টলেশন নির্দেশাবলী
ফিটিংসগুলি একত্রিত এবং আঙ্গুলের টাইট অবস্থায় সরবরাহ করা হয়। ব্যবহারের আগে বিচ্ছিন্ন করলে ময়লা বা অন্যান্য কণা প্রবেশ করতে পারে
1. টিউবিং ফিটিংয়ে প্রবেশ করান
পরীক্ষা করুন যে টিউবটি ফিটিং শোল্ডারের উপর দৃঢ়ভাবে বসে আছে এবং নাটটি আঙ্গুলের টাইট আছে, এই মুহুর্তে এটি সুপারিশ করা হয় যে একটি স্ক্রাইব মার্ক হেক্সে আঁকা হোক যা ফিটিং বডির উপর প্রসারিত হচ্ছে। এই চিহ্নটি শুরুর বিন্দু এবং সঠিক পুল-আপের জন্য একটি সূচক হিসাবে কাজ করবে।
2 নাট টাইট করুন
1/4” (6mm) এবং তার বেশি (চিত্র A দেখুন) এর জন্য নাটের 1-1/4 টার্ন প্রয়োজন
3/16” (4mm) এবং তার কম (চিত্র B দেখুন) এর জন্য নাটের 3/4 টার্ন প্রয়োজন
পুনরায় একত্রিত করার নির্দেশাবলী
সংযোগগুলি বারবার বিচ্ছিন্ন এবং পুনরায় তৈরি করা যেতে পারে, লিক টাইট সিল না হারিয়ে।
1. বিচ্ছিন্ন করার আগে, ফিটিং বডির সাথে নাটের অবস্থান চিহ্নিত করুন।
2. পুনরায় একত্রিত করার জন্য, মূল অবস্থানে নাট টাইট করতে একটি রেঞ্চ ব্যবহার করুন।
3. একটি রেঞ্চ দিয়ে সামান্য টাইট করুন যতক্ষণ না টর্কের একটি সামান্য বৃদ্ধি অনুভূত হয়।
টিউব হ্যান্ডলিং
টিউবের উপর আঁচড় লাগলে লিক হতে পারে। তাই, লিক হওয়ার ঝুঁকি কমাতে টিউবটি সাবধানে পরিচালনা করা গুরুত্বপূর্ণ।
কপার টিউবিং
যদি একটি রোল থেকে কপার টিউবিং ব্যবহার করেন, টিউবের শেষটি ধরুন এবং রোলটি বাইরের দিকে ঘোরান যাতে টিউবিং একটি সমতল পৃষ্ঠে পড়ে।
উচ্চ নিরাপত্তা
যেসব অ্যাপ্লিকেশনে গুরুতর অবস্থা এবং উচ্চ চাপ বিদ্যমান, সেখানে আমরা নিম্নলিখিত ইনস্টলেশন পদ্ধতিগুলি সুপারিশ করি:
1. পরীক্ষা করুন যে নাটটি আঙ্গুলের টাইট আছে
2. টিউব প্রবেশ করান (শোল্ডার পর্যন্ত)
3. নাটটি একটি রেঞ্চ দিয়ে ঘোরান যতক্ষণ না টিউবটি অবাধে ঘোরে না।
4. নাটের অবস্থান চিহ্নিত করুন।
5. নাটটি 1-1/4 টার্ন ঘোরান।
এই পদ্ধতিটি নিশ্চিত করে যে টিউবের O.D. সর্বনিম্ন সহনশীলতায় থাকলেও, ফেরুলগুলি 1-1/4 ঘূর্ণনের পুরো সময় জুড়ে টিউবের সাথে সংস্পর্শে থাকবে।
সর্বোচ্চ ফিটিং নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করার জন্য, প্রতিটি অ্যাপ্লিকেশনের জন্য টিউবিং নির্বাচন করার সময় অত্যন্ত যত্ন নেওয়া উচিত
টিউব নির্বাচন
ফিটিংসের সাথে ব্যবহারের জন্য টিউব অর্ডার করার সময় চারটি চলক বিবেচনা করতে হবে:
1. উপাদান
2. টিউব প্রাচীরের পুরুত্ব
3. টিউব পৃষ্ঠের ফিনিস
4. টিউব কঠোরতা
টিউবিং স্ট্যান্ডার্ড ASTM A213 বা ASTM A269 মেনে চলতে হবে, বিজোড় হতে হবে এবং সম্পূর্ণরূপে অ্যানিল করা হতে হবে।
টিউবটি আঁচড় থেকে মুক্ত হতে হবে এবং বাঁকানো এবং ফ্লেয়ারিংয়ের জন্য উপযুক্ত হতে হবে।
কেন আমাদের বেছে নেবেন
1: নমুনা অর্ডার এবং ছোট পরিমাণের অর্ডার গ্রহণযোগ্য।
2: আপনার বিশেষ অনুরোধ অনুযায়ী কাস্টমাইজ করুন।
3: বিনামূল্যে পণ্যের তথ্য সরবরাহ করুন।
4: নির্ভরযোগ্য গুণমান নিশ্চিত এবং সক্রিয় বিক্রয়োত্তর পরিষেবা
5: এক বছরের গুণমান গ্যারান্টি
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, কিন্তু এটি পণ্যের উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com বা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ অটোমেশন যন্ত্রাংশের রপ্তানিকারকের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েল ফিটিং, প্রেসার গেজ ইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপাদান প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/নিউম্যাটিক ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটর পণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত নিউম্যাটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্ট ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা ফেস্টো, স্মিসি, সিকেডি, বার্কেট, হাইড্রাক, রেক্স্রোথ, সিমেন্স, রোসমন্ট, মার্শ, এন্ড্রেস+হাউসার ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের গুণমান গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেডটি সিলিন্ড্রিক্যাল এবং নিজে থেকে সিল করে না, যার জন্য লিক প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT উভয়ই শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি টাইট করার সময় ক্রমশ টাইট হয়। থ্রেডগুলির বিকৃতির মাধ্যমে সিলিং অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। G-থ্রেড হল একটি সিলিন্ড্রিক্যাল স্ট্রেইট পাইপ যা নন-সিলড সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত টিউব যার টুথ প্রোফাইল কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: কীভাবে চাপের ইউনিট রূপান্তর করবেন: MPa, বার, psi, kg/cm ²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, তরল প্রবেশকারী পাইলট হেড, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা |
চরম ঠান্ডা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা |
সিল |
| ফ্লুরোরবার, পিটিএফই |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
অতি-নিম্ন ডিউ পয়েন্ট শুকানো (রেফ্রিজারেশন + শোষণ প্রকার), হিট ট্রেসিং |
ধাতব উপাদান |
| সম্প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুন |
নিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত হওয়ার কারণে লিক প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং বরফের সংস্পর্শ এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
