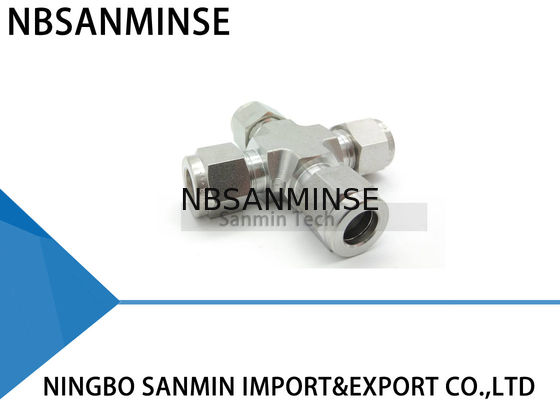

ইউসিআর ইউনিয়ন ক্রস স্টেইনলেস স্টীল এসএস 316 এল টিউব ফিটিং পাইপিং ফিটিং বায়ুসংক্রান্ত বায়ু ফিটিং উচ্চ মানের Sanmin
ইনস্টলেশনের নির্দেশাবলী
ফিটিংগুলি একত্রিত এবং আঙ্গুলের সাথে শক্তভাবে সরবরাহ করা হয়। ব্যবহারের আগে বিচ্ছিন্নকরণ ময়লা বা অন্যান্য কণা প্রবেশের অনুমতি দিতে পারে
1. ফিটিং মধ্যে নল সন্নিবেশ করান
পরীক্ষা করে দেখুন টিউবটি শক্তভাবে সামঞ্জস্যপূর্ণ কাঁধের উপর দাঁড়িয়ে আছে এবং নটটি আঙ্গুলের সাথে শক্ত,এই পর্যায়ে এটি সুপারিশ করা হয় যে ফিটিং বডিতে প্রসারিত হেক্সিসের উপর একটি স্ক্রিপ্ট চিহ্ন আঁকুন ।. এই চিহ্নটি সূচক হিসেবে কাজ করবে শুরু পয়েন্ট এবং সঠিক টান
2 বাদামটি টানুন
১-১-৪ ঘুরতে হয় ১/৪ (৬ মিমি) এবং তার বেশি (চিত্র A দেখুন) ।
3/16 ′′ (4 মিমি) এবং নীচে (চিত্র.বি দেখুন) এর জন্য বাদামের 3/4 ঘূর্ণন প্রয়োজন
পুনরায় একত্রিত করার নির্দেশাবলী
সংযোগগুলিকে বিনা ক্ষতির সিলিং ছাড়াই বারে বারে সংযোগ বিচ্ছিন্ন এবং পুনরায় তৈরি করা যেতে পারে ।
1. সংযোগ বিচ্ছিন্ন করার আগে, ফিটিং বডি এর সাথে বাদামের অবস্থান চিহ্নিত করুন ।
2পুনরায় একত্রিত করার জন্য, একটি ফ্রেঞ্চ চাবি ব্যবহার করুন মূল অবস্থানে বাদাম টানতে.
3. টর্কে সামান্য বৃদ্ধি অনুভব না হওয়া পর্যন্ত ইংলিশ চাবি দিয়ে হালকাভাবে টানুন.
টিউব কাটিং
টিউব কাটাতে দুটি ভিন্ন পদ্ধতি ব্যবহার করা যেতে পারে:
১. টিউব ক্যুটার
২. হ্যাকস
হ্যাকস কাটিং
একটি হ্যাকসো দিয়ে টিউব কাটা এবং বর্গাকার শেষ পেতে, টিউব গাইড ব্লক দিয়ে কাটা আবশ্যক
এই কাটার পদ্ধতিতে টিউবের শেষের অংশগুলোকে কেটে ফেলা প্রয়োজন।
সতর্কতা
টিউবটি এমন জায়গায় একটি জয়েন্টের মধ্যে ধরে রাখবেন না যেখানে এটি ফিটিংয়ে ঢোকানো হবে (জয়েন্টটি টিউবে একটি চিহ্ন ছেড়ে যাবে যা ফুটো হতে পারে এবং ডিম্বাশয় সৃষ্টি করতে পারে) ।
তামার নল
যদি রোল থেকে তামার টিউব ব্যবহার করা হয়, টিউবের শেষটি ধরে রাখুন এবং রোলটি বাইরের দিকে রোল করুন যাতে টিউবটি সমতল পৃষ্ঠের উপর থাকে ।
পরিদর্শন টিউবিং
ব্যবহারঃ এটি একটি ¢ No- Go ¢ Gauge এবং নিম্নরূপ ব্যবহার করা উচিত:
নিম্নলিখিত নির্দেশাবলী অনুসারে ফিট করার জন্য ফিক্স করুনঃ 1/4 ইঞ্চি (6 মিমি), 3/8 ইঞ্চি, 1/2 ইঞ্চি (12 মিমি) ️ আঙুল থেকে 1-1/4 ঘুরিয়ে নিন। নট এবং শরীরের মধ্যে ফাঁক পরীক্ষা করুন,সঠিক আকারের গেইজ ব্যবহার করে . যদি গেইজটি সহজেই ফাঁকে স্লিপ করে, তাহলে বাদামটি আরও টানুন যতক্ষণ না গেইজটি ফাঁকে প্রবেশ করতে পারে না
উচ্চ নিরাপত্তা
এমন অ্যাপ্লিকেশনে যেখানে কঠোর অবস্থা এবং উচ্চ চাপ রয়েছে, আমরা নিম্নলিখিত ইনস্টলেশন পদ্ধতির সুপারিশ করি:
1. নটটি আঙুলের সাথে শক্ত কিনা তা পরীক্ষা করুন
2. টিউবটি ঢোকান (বাঁধ পর্যন্ত)
3. টিউবটি অবাধে ঘোরানো না হওয়া পর্যন্ত একটি ফ্রেঞ্চ চাবি দিয়ে বাদামটি ঘোরান ।
4. বাদামের অবস্থান চিহ্নিত করুন ।
5. বাদাম ঘুরিয়ে দাও ১-১-৪ ঘুরিয়ে দাও ।
এই পদ্ধতিটি নিশ্চিত করে যে টিউব ও.ডি. সর্বনিম্ন সহনশীলতায় থাকা সত্ত্বেও, পুরো 1-1/4 ঘূর্ণনের জন্য ফেরুলগুলি টিউবটির সাথে যোগাযোগ করবে।
সর্বোচ্চ ফিটিং নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করার জন্য, প্রতিটি অ্যাপ্লিকেশনের জন্য টিউব নির্বাচন করার সময় খুব যত্ন নেওয়া উচিত
কেন আমাদের বেছে নিলেন?
1: প্রতিটি পণ্যের জন্য বিভিন্ন শৈলী এবং সম্পূর্ণ সিরিজ বায়ুসংক্রান্ত পণ্য.
2: নমুনা অর্ডার এবং ছোট পরিমাণে অর্ডার গ্রহণযোগ্য ।
3: নির্ভরযোগ্য গুণমান নিশ্চিত এবং সক্রিয় বিক্রয়োত্তর সেবা
4: আপনার বিশেষ অনুরোধ অনুযায়ী কাস্টমাইজ করুন.
5: দ্রুত শিপিংয়ের জন্য বড় স্টক.
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারবেন?
উঃ হ্যাঁ, কিন্তু এটা পণ্য উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ করুন 0086 15168536055
প্রশ্নঃ আপনার ব্যবসার পরিধি কি?
উঃ আমাদের ব্যবসার ক্ষেত্র হলসম্পূর্ণ কনটেইনার সহ রপ্তানিকারক অটোমেশন অংশের পরিষেবা এবং বিক্রয়বায়ু সিলিন্ডার, বায়ু উৎস চিকিত্সা, solenoid ভালভ,বায়ু ভালভ,মোটরাইজ ভ্যালভ,ব্রোঞ্জের ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, বায়ু ও তেলফিটিংচাপ পরিমাপইত্যাদি ।
প্রশ্ন:ডব্লিউআপনি কোন ধরনের পণ্য তৈরি করতে পারেন?
উত্তরঃ আমরা অনেক ধরনের স্টেইনলেস স্টীল তৈরি করতে পারি, ব্রাস, অ্যালুমিনিয়ামউপকরণ প্রক্রিয়াকরণ.যেমন উচ্চচাপ ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ /জল ভালভ/বায়ুসংক্রান্ত ভালভ/বায়ু সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক এককুলেটরপণ্য ইত্যাদি ।
প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যাবে?
উত্তরঃ হ্যাঁ, অবশ্যই আমরা তৈরি করতে পারি, আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার তৈরি করতে পারি। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি মূল বিখ্যাত বায়ুসংক্রান্ত এবং জলবাহী যন্ত্রপাতি ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উঃ হ্যাঁ, আমরা Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন: কোন গ্যারান্টি আছে?
উত্তরঃ হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের মানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে? পিটি, এনপিটি এবং জি থ্রেডের মধ্যে পার্থক্য কী?
উঃ জি থ্রেডটি সিলিন্ডারিক এবং নিজেকে সিল করে না, ফুটো প্রতিরোধের জন্য অতিরিক্ত গ্যাসকেটের প্রয়োজন হয়। পিটি এবং এনপিটি শঙ্কুযুক্ত,এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেড টাইট যখন টাইট আরো এবং tighter হয়ে. সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিল্যান্ট বা টেপ সাধারণত সিলিং প্রভাব বাড়ানোর জন্য একসাথে ব্যবহার করা হয়
জি-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিলিন্ডারযুক্ত সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজের বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে;এনপিটি এছাড়াও দাঁত প্রোফাইল কোণ 60 ডিগ্রী সঙ্গে একটি শঙ্কু টিউব, মূলত উত্তর আমেরিকাতে ব্যবহৃত হয়
প্রশ্ন: চাপের একক কিভাবে রূপান্তর করা যায়: এমপিএ, বার, পিএসআই, কেজি/সেমি 2?
উঃ ১ এমপিএ=১০ বার≈১৪৫ পিসি≈১০ কেজি
প্রশ্ন: সাধারণত কোন কারণের কারণে সোলিনয়েড ভ্যালভের কয়েলগুলি পুড়ে যায়?
উত্তরঃভুল ভোল্টেজ এবং হার্টজ, ঘন ঘন স্যুইচিং, পাইলট হেড তরল প্রবেশ,ভালভ কোর এবং স্প্রিং সমস্যা,পরিবেশ গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী উল্লেখ করা উচিত?
| ফোকাস বিন্দু |
উচ্চ তাপমাত্রা পরিবেশের বিরুদ্ধে ব্যবস্থা |
চরম ঠান্ডা পরিবেশের বিরুদ্ধে ব্যবস্থা |
| সিল |
ফ্লুরো রবার, পিটিএফই |
নিম্ন তাপমাত্রার নাইট্রিল, সিলিকন কাঁচা, পলিউরেথান |
| তৈলাক্তকরণ |
উচ্চ তাপমাত্রার সিন্থেটিক গ্রাস (নিম্ন volatility) |
নিম্ন তাপমাত্রা গ্রাস (নিম্ন ঢালাই পয়েন্ট, নিম্ন সান্দ্রতা) |
| বায়ু সরবরাহের চিকিত্সা |
শক্তিশালী শীতল, দক্ষ জল অপসারণ |
অতি-নিম্ন শিশির পয়েন্ট শুকানো (রিফ্রিজারেশন + অ্যাডসর্পশন টাইপ), তাপ ট্রেসিং |
| ধাতব উপাদান |
রিজার্ভ সম্প্রসারণের অনুমতি |
নিম্ন তাপমাত্রা অনমনীয়তা সঙ্গে উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত কারণে ফুটো প্রতিরোধ |
| নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম শক্তি খরচ |
আইসোলেশন বক্স, স্থানীয় গরম ইনস্টল করুন, ঠান্ডা ঘনীভবন প্রতিরোধ |
| ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষারের সংস্পর্শ এড়ান, তাপ নিরোধক উপকরণ দিয়ে আবৃত করুন |
পাইপ ফিটিং প্লাস্টিক, প্লাস্টিক ফিটিং, বায়ুসংক্রান্ত ফিটিং, চাপ ফিটিং, দ্রুত সংযোগ ফিটিং,দ্রুত সংযোগ দ্রুত সংযুক্তি ফিটিং, এসএস৩০৪, স্টেইনলেস স্টীল ফিটিং, স্টেইনলেস স্টীল পাইপ ফিটিং, টি টিউব ফিটিং, থ্রেডযুক্ত স্টেইনলেস স্টীল ফিটিং, টিউব সংযোগকারী, টিউব ফিটিং, পাইপ সংযোগ ,পাইপ জয়েন্ট, প্লাস্টিক দ্রুত, Couplers, বায়ুসংক্রান্ত যন্ত্রাংশ, থ্রেডেড ইউনিয়ন, ফিটিং বায়ুসংক্রান্ত, ধাক্কা ফিটিং, ধাক্কা ফিটিং, গতি নিয়ন্ত্রণ, স্টপ ফিটিং, দ্রুত সংযোগ টিউব ফিটিং,গতি নিয়ন্ত্রণ ।, চেক ভালভ, হ্যান্ড ভালভ, বল ভালভ, হ্যান্ড স্লাইডিং ফিটিং, এয়ার কন্ট্রোল ভালভ, মিনি ফিটিং, পুশ-ইন ফিটিং, ট্রানজিশন ফিটিং, পুশ অন ফিটিং, কম্প্রেশন ফিটিং,316L স্টেইনলেস স্টীল ফিটিং
