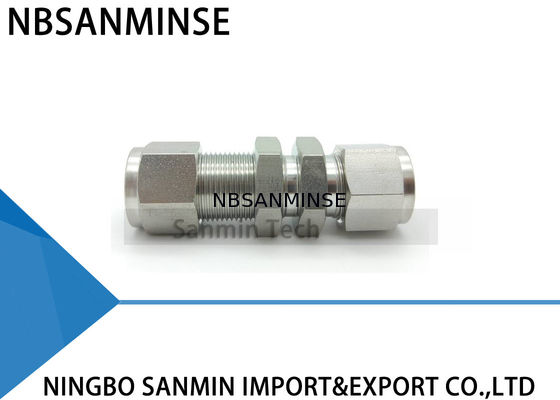

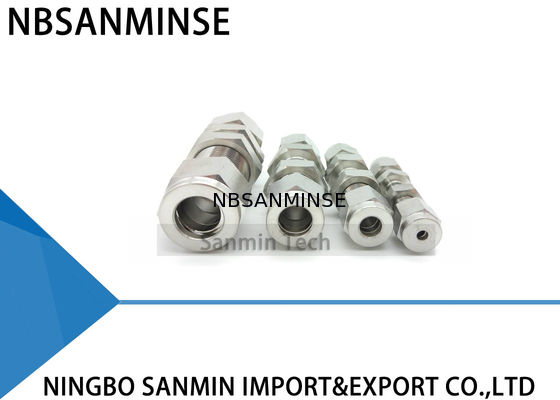

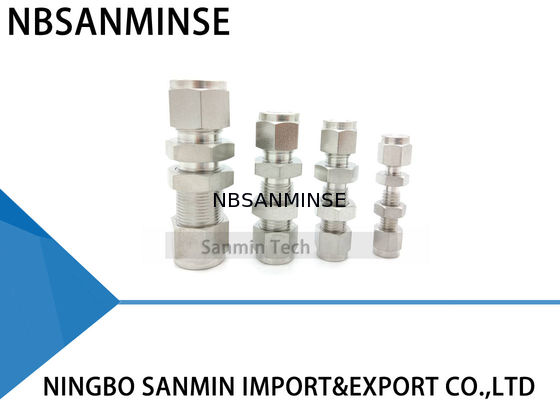

বিইউ বাল্কহেড ইউনিয়ন স্টেইনলেস স্টিল SS316L নিউম্যাটিক ফিটিং প্লাম্বিং ফিটিং উচ্চ মানের সানমিন
টিউব ফিটিংস বিবরণ
টিউব ফিটিং হল একটি প্রক্রিয়া যা টিউবিং সিল এবং গ্রিপ করার জন্য ব্যবহৃত হয়। এই ধরণের ফিটিংয়ের যান্ত্রিক সুবিধা এবং জ্যামিতি একটি লিক-টাইট অ্যাসেম্বলি তৈরি করে।
অ্যাসেম্বল করার জন্য, কেবল ফিটিং বডির শোল্ডারের বিপরীতে টিউবটি সম্পূর্ণ অ্যাসেম্বলিতে প্রবেশ করান যতক্ষণ না টিউবটি নীচে পৌঁছায়। দুটি ফেরুল বাদামের ঘড়ির কাঁটার দিকে ঘোরানোর মাধ্যমে তৈরি যান্ত্রিক শক্তি ব্যবহার করে বাদাম এবং ফিটিং বডির মধ্যে চালিত হয়। পিছনের ফেরুলটি সামনের ফেরুলের টেপার্ড পিছনের দিকে চালিত হয় যা বডির টেপার্ড মুখে বল দ্বারা চালিত হয়।
পিছনের ফেরুলটি টিউবের উপর রেডিয়ালি ভিতরের দিকে সোয়েজ করা হয় যখন সামনের ফেরুলটি বডির টেপার্ড পৃষ্ঠে একটি সম্পূর্ণ-মুখের সিল তৈরি করতে বের করে আনা হয়।
বাদামের 1-1/4 টার্ন হ্যান্ড টাইট পজিশন থেকে সিলিং সদস্যদের ধারাবাহিক ড্রাইভ নিশ্চিত করে। এটি উচ্চ চাপ এবং অতি উচ্চ ভ্যাকুয়াম উভয় অবস্থার বিরুদ্ধে একটি কার্যকর সিল নিশ্চিত করে।
ইনস্টলেশন নির্দেশাবলী
ফিটিংস সরবরাহ করা হয় অ্যাসেম্বল করা এবং আঙুলের টাইট। ব্যবহারের আগে ডিসঅ্যাসেম্বলি ধুলো বা অন্যান্য কণা প্রবেশ করতে দিতে পারে
1. ফিটিংয়ে টিউবিং প্রবেশ করান
পরীক্ষা করুন যে টিউবটি ফিটিং শোল্ডারে দৃঢ়ভাবে বসে আছে এবং বাদামটি আঙুলের টাইট আছে, এই মুহুর্তে এটি সুপারিশ করা হয় যে একটি স্ক্রাইব মার্কটি ফিটিং বডির উপর প্রসারিত হেক্সে আঁকা হোক। এই চিহ্নটি শুরুর বিন্দু এবং সঠিক পুল-আপের জন্য একটি সূচক হিসাবে কাজ করবে।
2 বাদাম টাইট করুন
1/4” (6mm) এবং তার বেশি এর জন্য বাদামের 1-1/4 টার্ন প্রয়োজন (চিত্র A দেখুন)
3/16” (4mm) এবং তার কম এর জন্য বাদামের 3/4 টার্ন প্রয়োজন (চিত্র B দেখুন)
পুনরায় অ্যাসেম্বলি নির্দেশাবলী
সংযোগগুলি বারবার সংযোগ বিচ্ছিন্ন এবং পুনরায় তৈরি করা যেতে পারে, লিক টাইট সিল না হারিয়ে।
1. সংযোগ বিচ্ছিন্ন করার আগে, ফিটিং বডির সাথে সম্পর্কিত বাদামের অবস্থান চিহ্নিত করুন।
2. পুনরায় অ্যাসেম্বল করার জন্য, মূল অবস্থানে বাদাম টাইট করতে একটি রেঞ্চ ব্যবহার করুন।
3. একটি রেঞ্চ দিয়ে সামান্য টাইট করুন যতক্ষণ না টর্কের একটি সামান্য বৃদ্ধি অনুভূত হয়।
টিউব কাটার
লিক-ফ্রি সংযোগ অর্জনের জন্য, টিউবিং অবশ্যই স্কোয়ারলি কাটতে হবে। টিউবিং উপাদানের জন্য উপযুক্ত ব্লেড সহ একটি ভাল মানের টিউব কাটার সুপারিশ করা হয়।
কাটার প্রতিটি টার্নে গভীর কাট নিয়ে কাটার সময় কমানোর চেষ্টা করবেন না। এটি টিউবকে শক্ত করে দেবে।
ফিটিংয়ের ক্ষতি এড়াতে এবং টিউবটি ফিটিংয়ের নীচে পৌঁছায় তা নিশ্চিত করার জন্য টিউবের প্রান্তটি ডিবার করা আবশ্যক।
সতর্কতা
ফিটিংয়ে প্রবেশ করানো হবে এমন জায়গায় টিউবটি ভাইস-এ ধরবেন না (ভাইস টিউবে একটি চিহ্ন রেখে যাবে যা লিক ঘটাতে পারে এবং ডিম্বাকৃতি ঘটাতে পারে)।
টিউব হ্যান্ডলিং
টিউবের উপর আঁচড় লিক ঘটাতে পারে। তাই, লিক হওয়ার ঝুঁকি কমাতে টিউবটি সাবধানে পরিচালনা করা গুরুত্বপূর্ণ।
পরিদর্শন টিউবিং
ব্যবহার: এটি একটি "নো-গো" গেজ এবং এটি নিম্নলিখিতভাবে ব্যবহার করা উচিত:
নিম্নলিখিত নির্দেশাবলী অনুসারে ফিটিং তৈরি করুন: 1/4 ইঞ্চি (6mm), 3/8 ইঞ্চি, 1/2 ইঞ্চি (12mm) – ফিঙ্গার টাইট থেকে 1-1/4 টার্ন তৈরি করুন। উপযুক্ত আকারের গেজ ব্যবহার করে বাদাম এবং বডির মধ্যে ফাঁক পরীক্ষা করুন। যদি গেজটি ফাঁকে সহজে প্রবেশ করে, তবে বাদামটি আরও টাইট করুন যতক্ষণ না গেজটি ফাঁকে প্রবেশ করতে পারে না।
উচ্চ নিরাপত্তা
যেসব অ্যাপ্লিকেশনে গুরুতর অবস্থা এবং উচ্চ চাপ বিদ্যমান, সেখানে আমরা নিম্নলিখিত ইনস্টলেশন পদ্ধতিগুলি সুপারিশ করি:
1. পরীক্ষা করুন যে বাদামটি আঙুলের টাইট আছে
2. টিউব প্রবেশ করান (শোল্ডার পর্যন্ত)
3. বাদামটি একটি রেঞ্চ দিয়ে ঘোরান যতক্ষণ না টিউবটি অবাধে ঘোরে না।
4. বাদামের অবস্থান চিহ্নিত করুন।
5. বাদামটি 1-1/4 টার্ন ঘোরান।
এই পদ্ধতিটি নিশ্চিত করে যে টিউবের ওডি ন্যূনতম সহনশীলতায় থাকলেও, ফেরুলগুলি 1-1/4 ঘূর্ণনের জন্য টিউবের সাথে সংস্পর্শে থাকবে।
সর্বাধিক ফিটিং নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করার জন্য, প্রতিটি অ্যাপ্লিকেশনের জন্য টিউবিং নির্বাচন করার সময় অত্যন্ত যত্ন নেওয়া উচিত।
কেন আমাদের বেছে নেবেন
1: প্রতিযোগিতামূলক মূল্যে উচ্চ মানের।
2: নমুনা অর্ডার এবং ছোট পরিমাণের অর্ডার গ্রহণযোগ্য।
3: আপনার বিশেষ অনুরোধ অনুযায়ী কাস্টমাইজ করুন।
4: বিনামূল্যে পণ্যের তথ্য সরবরাহ করুন।
5: নির্ভরযোগ্য গুণমান নিশ্চিত এবং সক্রিয় বিক্রয়োত্তর পরিষেবা
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, তবে এটি পণ্যের উপর নির্ভর করে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com বা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ অটোমেশন যন্ত্রাংশের রপ্তানিকারক পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েল ফিটিং, প্রেসার গেজ ইত্যাদি।
প্রশ্ন:আপনি কি ধরণের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপাদান প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/নিউম্যাটিক ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: আমাদের লোগো এবং ব্র্যান্ড দিয়ে পণ্য তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। তবে যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত নিউম্যাটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্টস ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা ফেস্টো, স্মসি, সিকেডি, বার্কেট, হাইড্রাক, রেক্স্রোথ, সিমেন্স, রোজমাউন্ট, মার্শ, এন্ড্রেস+হাউসার ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলি এক বছরের গুণমানের গ্যারান্টিযুক্ত।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? পিটি, এনপিটি এবং জি থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
জি থ্রেডটি সিলিন্ড্রিক্যাল এবং নিজে থেকে সিল করে না, যার জন্য লিক প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। পিটি এবং এনপিটি শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি টাইট করার সময় আরও টাইট এবং টাইট হয়ে যায়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। জি-থ্রেড হল একটি সিলিন্ড্রিক্যাল স্ট্রেইট পাইপ যা নন-সিলড সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; এনপিটি হল একটি শঙ্কুযুক্ত টিউব যার দাঁতের প্রোফাইলের কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: চাপ ইউনিটগুলি কীভাবে রূপান্তর করবেন: এমপিএ, বার, পিএসআই, কেজি/সেমি ²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং হার্টজ, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া |
চরম ঠান্ডা পরিবেশের প্রতিক্রিয়া |
সিল |
| ফ্লুরোরবার, পিটিএফই |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + অ্যাডসর্পশন টাইপ), হিট ট্রেসিং |
ধাতব উপাদান |
| সংরক্ষণ সম্প্রসারণ ক্লিয়ারেন্স |
নিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত হওয়ার কারণে লিক প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
