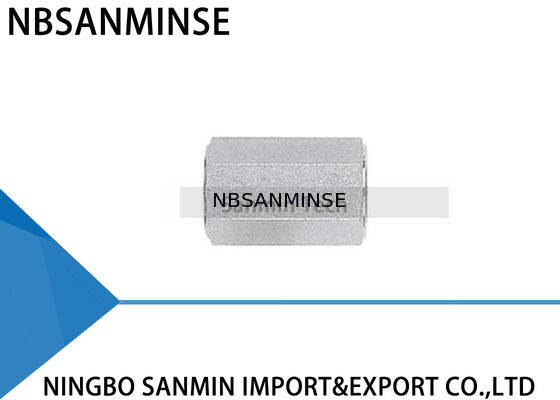

HCG হেক্স কাপলিং স্টেইনলেস স্টিল 316L টিউব ফিটিং প্লাম্বিং ফিটিং উচ্চ মানের সানমিন
টিউব ফিটিংসের বিবরণ
টিউব ফিটিং হল একটি প্রক্রিয়া যা টিউবিং সিল এবং গ্রিপ উভয় করার জন্য ব্যবহৃত হয়। এই ধরণের ফিটিংয়ের যান্ত্রিক সুবিধা এবং জ্যামিতি একটি লিক-টাইট অ্যাসেম্বলি তৈরি করে।
সংযোজন করার জন্য, কেবল টিউবটিকে সম্পূর্ণ অ্যাসেম্বলিতে প্রবেশ করান যতক্ষণ না টিউবটি ফিটিং বডির শোল্ডারের বিপরীতে নিচে নেমে যায়। দুটি ফেরুল বাদামের ঘূর্ণন দ্বারা তৈরি যান্ত্রিক শক্তি ব্যবহার করে বাদাম এবং ফিটিং বডির মধ্যে সামনে চালিত হয়। পিছনের ফেরুলটি সামনের ফেরুলের টেপার্ড পিছনের দিকে চালিত হয় যা বডির টেপার্ড মুখে চালিত হয়।
পিছনের ফেরুলটি টিউবের উপর রেডিয়ালি ভিতরের দিকে সোয়াগেড হয় যখন সামনের ফেরুলটি বডির টেপার্ড পৃষ্ঠে একটি সম্পূর্ণ-মুখের সিল তৈরি করতে বের করে আনা হয়।
বাদামের 1-1/4 টার্ন হ্যান্ড টাইট পজিশন থেকে সিলিং সদস্যদের ধারাবাহিক ড্রাইভ নিশ্চিত করে। এটি উচ্চ চাপ এবং অতি উচ্চ ভ্যাকুয়াম উভয় অবস্থার বিরুদ্ধে একটি কার্যকর সিল নিশ্চিত করে।
ইনস্টলেশন নির্দেশাবলী
ফিটিংসগুলি একত্রিত এবং আঙুলের টাইট অবস্থায় সরবরাহ করা হয়। ব্যবহারের আগে বিচ্ছিন্ন করলে ময়লা বা অন্যান্য কণা প্রবেশ করতে পারে।
1. টিউবিং ফিটিংয়ে প্রবেশ করান
পরীক্ষা করুন যে টিউবটি ফিটিং শোল্ডারে দৃঢ়ভাবে বসে আছে এবং বাদামটি আঙুলের টাইট আছে। এই মুহুর্তে একটি স্ক্রাইব মার্ক হেক্সে আঁকা সুপারিশ করা হয় যা ফিটিং বডির উপর প্রসারিত হচ্ছে। এই চিহ্নটি শুরুর পয়েন্ট এবং সঠিক পুল-আপের জন্য একটি সূচক হিসাবে কাজ করবে।
2 বাদাম টাইট করুন
1/4” (6mm) এবং তার বেশি এর জন্য বাদামের 1-1/4 টার্ন প্রয়োজন (চিত্র A দেখুন)
3/16” (4mm) এবং তার কম এর জন্য বাদামের 3/4 টার্ন প্রয়োজন (চিত্র B দেখুন)
পুনরায় সংযোগের নির্দেশাবলী
সংযোগগুলি বারবার বিচ্ছিন্ন এবং পুনরায় তৈরি করা যেতে পারে, লিক টাইট সিল না হারিয়ে।
1. বিচ্ছিন্ন করার আগে, ফিটিং বডির সাথে বাদামের অবস্থান চিহ্নিত করুন।
2. পুনরায় সংযোগ করার জন্য, মূল অবস্থানে বাদাম টাইট করতে একটি রেঞ্চ ব্যবহার করুন।
3. একটি রেঞ্চ দিয়ে সামান্য টাইট করুন যতক্ষণ না টর্কের একটি সামান্য বৃদ্ধি অনুভূত হয়।
টিউব কাটার
লিক-ফ্রি সংযোগ অর্জনের জন্য, টিউবিং অবশ্যই বর্গাকারভাবে কাটা হতে হবে। টিউবিং উপাদানের জন্য উপযুক্ত ব্লেড সহ একটি ভাল মানের টিউব কাটার সুপারিশ করা হয়।
কাটার প্রতিটি টার্নে গভীর কাট নিয়ে কাটার সময় কমানোর চেষ্টা করবেন না। এটি টিউবকে শক্ত করে তুলবে।
ফিটিংয়ের ক্ষতি এড়াতে এবং টিউবটি ফিটিংয়ের নীচে পৌঁছায় তা নিশ্চিত করার জন্য টিউবের শেষ প্রান্তটি ডিবার করা আবশ্যক।
সতর্কতা
ফিটিংয়ে প্রবেশ করানো হবে এমন জায়গায় টিউবটিকে ভাইস-এ ধরবেন না (ভাইস টিউবে একটি চিহ্ন রেখে যাবে যা লিক সৃষ্টি করতে পারে এবং ডিম্বাকৃতি সৃষ্টি করতে পারে)।
টিউব হ্যান্ডলিং
টিউবের উপর আঁচড় লিক সৃষ্টি করতে পারে। তাই, লিক হওয়ার ঝুঁকি কমাতে টিউবটি সাবধানে পরিচালনা করা গুরুত্বপূর্ণ।
তামার টিউবিং
যদি একটি রোল থেকে তামার টিউবিং ব্যবহার করেন, টিউবের শেষ প্রান্তটি ধরুন এবং রোলটি বাইরের দিকে ঘোরান যাতে টিউবিং একটি সমতল পৃষ্ঠে শুয়ে থাকে।
উচ্চ নিরাপত্তা
যে অ্যাপ্লিকেশনগুলিতে গুরুতর অবস্থা এবং উচ্চ চাপ বিদ্যমান, আমরা নিম্নলিখিত ইনস্টলেশন পদ্ধতিগুলি সুপারিশ করি:
1. পরীক্ষা করুন যে বাদামটি আঙুলের টাইট আছে
2. টিউব প্রবেশ করান (শোল্ডার পর্যন্ত)
3. টিউবটি অবাধে ঘুরবে না যতক্ষণ না একটি রেঞ্চ দিয়ে বাদামটি ঘোরান।
4. বাদামের অবস্থান চিহ্নিত করুন।
5. বাদাম 1-1/4 টার্ন ঘোরান।
এই পদ্ধতিটি নিশ্চিত করে যে টিউবের O.D. সর্বনিম্ন সহনশীলতায় থাকলেও, ফেরুলগুলি 1-1/4 ঘূর্ণনের জন্য টিউবের সাথে যোগাযোগ করবে।
সর্বোচ্চ ফিটিং নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করার জন্য, প্রতিটি অ্যাপ্লিকেশনের জন্য টিউবিং নির্বাচন করার সময় অত্যন্ত যত্ন নেওয়া উচিত।
টিউব নির্বাচন
ফিটিংসের সাথে ব্যবহারের জন্য টিউব অর্ডার করার সময় চারটি চলক বিবেচনা করতে হবে:
1. উপাদান
2. টিউবের দেয়ালের পুরুত্ব
3. টিউবের পৃষ্ঠের ফিনিস
4. টিউবের কঠোরতা
টিউবিং স্ট্যান্ডার্ড ASTM A213 বা ASTM A269 মেনে চলতে হবে, সীমাহীন হতে হবে এবং সম্পূর্ণরূপে অ্যানিল করা হতে হবে।
টিউবটি আঁচড় থেকে মুক্ত হতে হবে এবং বাঁকানো এবং ফ্লেয়ারিংয়ের জন্য উপযুক্ত হতে হবে।
কেন আমাদের বেছে নেবেন
1: প্রতিটি পণ্যের জন্য বিভিন্ন শৈলী এবং সম্পূর্ণ সিরিজ বায়ুসংক্রান্ত পণ্য।
2: দ্রুত শিপিংয়ের জন্য বড় স্টক।
3: আপনার বিশেষ অনুরোধ অনুযায়ী কাস্টমাইজ করুন।
4: বিনামূল্যে পণ্যের তথ্য সরবরাহ করুন।
5: প্রতিযোগিতামূলক দামে উচ্চ গুণমান।
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, কিন্তু এটি পণ্যের উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েল ফিটিং, চাপ গেজ ইত্যাদি।
প্রশ্ন:আপনি কি ধরণের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপাদান প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/বায়ুসংক্রান্ত ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত বায়ুসংক্রান্ত এবং হাইড্রোলিক, যন্ত্রপাতির ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা ফেস্টো, স্মক, সিকেডি, বার্কেট, হাইড্রাক, রেক্স্রোথ, সিমেন্স, রোজমাউন্ট, মার্শ, এন্ড্রেস+হাউসার ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী নোট করা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলি এক বছরের মানের গ্যারান্টিযুক্ত।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেডটি নলাকার এবং নিজে থেকে সিল করে না, যার জন্য লিক প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি টাইট করার সময় আরও শক্ত এবং শক্ত হয়ে যায়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। G-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিল না করা সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত টিউব যার দাঁতের প্রোফাইলের কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: চাপ ইউনিটগুলি কীভাবে রূপান্তর করবেন: MPa, bar, psi, kg/cm ²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, তরল প্রবেশকারী পাইলট হেড, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী নোট করা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা |
চরম ঠান্ডা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা |
সিল |
| ফ্লুরোরবার, PTFE |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
অতি-নিম্ন ডিউ পয়েন্ট শুকানো (রেফ্রিজারেশন + শোষণ প্রকার), হিট ট্রেসিং |
ধাতব উপাদান |
| সম্প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুন |
নিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে লিক প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
