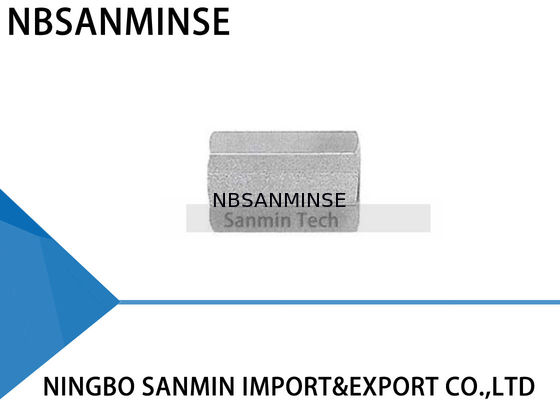

RHCG রিডিউসিং হেক্স কাপলিং স্টেইনলেস স্টিল 316L টিউব ফিটিং প্লাম্বিং ফিটিং উচ্চ মানের সানমিন
ইনস্টলেশন নির্দেশাবলী
ফিটিংগুলি একত্রিত এবং আঙ্গুলের শক্তিতে সরবরাহ করা হয়। ব্যবহারের আগে বিচ্ছিন্ন করলে ময়লা বা অন্যান্য কণা প্রবেশ করতে পারে
1. টিউবটি ফিটিংয়ে প্রবেশ করান
টিউবটি ফিটিংয়ের কাঁধে দৃঢ়ভাবে বসেছে এবং বাদামটি আঙ্গুলের শক্তিতে আছে কিনা তা পরীক্ষা করুন। এই মুহুর্তে, একটি স্ক্রাইব মার্ক হেক্সে আঁকার পরামর্শ দেওয়া হয় যা ফিটিং বডির উপর প্রসারিত হচ্ছে। এই চিহ্নটি শুরুর বিন্দু এবং সঠিক টান-আপের জন্য একটি সূচক হিসাবে কাজ করবে।
2 বাদাম শক্ত করুন
1/4” (6mm) এবং তার বেশি এর জন্য বাদামের 1-1/4 পাক প্রয়োজন (চিত্র A দেখুন)
3/16” (4mm) এবং তার কম এর জন্য বাদামের 3/4 পাক প্রয়োজন (চিত্র B দেখুন)
পুনরায় একত্রিত করার নির্দেশাবলী
সংযোগগুলি বারবার বিচ্ছিন্ন এবং পুনরায় তৈরি করা যেতে পারে, লিক-টাইট সিল না হারিয়ে।
1. বিচ্ছিন্ন করার আগে, ফিটিং বডির সাথে সম্পর্কিত বাদামের অবস্থান চিহ্নিত করুন।
2. পুনরায় একত্রিত করতে, বাদামটিকে মূল অবস্থানে শক্ত করতে একটি রেঞ্চ ব্যবহার করুন।
3. বাদামটি সামান্য শক্ত করুন যতক্ষণ না টর্কের একটি সামান্য বৃদ্ধি অনুভূত হয়।
টিউব কাটার
লিক-ফ্রি সংযোগ অর্জনের জন্য, টিউবিং অবশ্যই বর্গাকারভাবে কাটতে হবে। টিউবিং উপাদানের জন্য উপযুক্ত ব্লেড সহ একটি ভাল মানের টিউব কাটার সুপারিশ করা হয়।
কাটার প্রতিটি পাকের গভীর কাট নিয়ে কাটার সময় কমানোর চেষ্টা করবেন না। এটি টিউবকে শক্ত করে তুলবে।
ফিটিংয়ের ক্ষতি এড়াতে এবং টিউবটি ফিটিংয়ের নীচে পৌঁছায় তা নিশ্চিত করার জন্য টিউবের প্রান্তটি ডিবার করা আবশ্যক।
সতর্কতা
ফিটিংয়ে প্রবেশ করানো হবে এমন জায়গায় টিউবটি একটি ভাইস-এ ধরবেন না (ভাইস টিউবে একটি চিহ্ন রেখে যাবে যা লিক সৃষ্টি করতে পারে এবং ডিম্বাকৃতি সৃষ্টি করতে পারে)।
কিছু সতর্কতা অবলম্বন করতে হবে
1. টিউবগুলি মেঝেতে টেনে আনা উচিত নয়।
2. টিউবগুলি একটি টিউবিং র্যাক থেকে টেনে বের করা উচিত নয়, বিশেষ করে বড় OD টিউবের ক্ষেত্রে
তামার টিউবিং
যদি একটি রোল থেকে তামার টিউবিং ব্যবহার করেন, টিউবের শেষটি ধরুন এবং রোলটি বাইরের দিকে ঘোরান যাতে টিউবিং একটি সমতল পৃষ্ঠে পড়ে।
টিউবিং পরিদর্শন
ব্যবহার: এটি একটি "নো-গো" গেজ এবং এটি নিম্নলিখিতভাবে ব্যবহার করা উচিত:
নিম্নলিখিত নির্দেশাবলী অনুসারে ফিটিং তৈরি করুন: 1/4 ইঞ্চি (6mm), 3/8 ইঞ্চি, 1/2 ইঞ্চি (12mm) – আঙ্গুলের শক্ত থেকে 1-1/4 পাক তৈরি করুন। উপযুক্ত আকারের গেজ ব্যবহার করে বাদাম এবং বডির মধ্যে ফাঁক পরীক্ষা করুন। যদি গেজটি সহজেই ফাঁকে প্রবেশ করে, তবে বাদামটি আরও শক্ত করুন যতক্ষণ না গেজটি ফাঁকে প্রবেশ করতে পারে না।
টিউব নির্বাচন
ফিটিংয়ের সাথে ব্যবহারের জন্য টিউব অর্ডার করার সময় চারটি চলক বিবেচনা করতে হবে:
1. উপাদান
2. টিউবের দেয়ালের পুরুত্ব
3. টিউবের পৃষ্ঠের ফিনিস
4. টিউবের কঠোরতা
টিউবিং ASTM A213 বা ASTM A269 মান মেনে চলবে, সীমাহীন হবে এবং সম্পূর্ণরূপে অ্যানিল করা হবে।
টিউবটি স্ক্র্যাচ থেকে মুক্ত হতে হবে এবং বাঁকানো এবং ফ্লেয়ারিংয়ের জন্য উপযুক্ত হতে হবে।
কেন আমাদের বেছে নেবেন
1: প্রতিটি পণ্যের জন্য বিভিন্ন শৈলী এবং সম্পূর্ণ সিরিজ বায়ুসংক্রান্ত পণ্য।
2: নমুনা অর্ডার এবং ছোট পরিমাণের অর্ডার গ্রহণযোগ্য।
3: আপনার বিশেষ অনুরোধ অনুযায়ী কাস্টমাইজ করুন।
4: বিনামূল্যে পণ্যের তথ্য সরবরাহ করুন।
5: দ্রুত শিপিংয়ের জন্য বড় স্টক।
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, তবে এটি পণ্যের উপর নির্ভর করে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েল ফিটিং, চাপ গেজ ইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপাদান প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ / জল ভালভ/বায়ুসংক্রান্ত ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। তবে আপনাকে অনুমতি দিতে হবে যদি এটি সম্ভব হয়।
প্রশ্ন: আপনি কি আসল বিখ্যাত বায়ুসংক্রান্ত এবং হাইড্রোলিক, যন্ত্রপাতির ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলি এক বছরের মানের গ্যারান্টিযুক্ত।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেডটি নলাকার এবং নিজে থেকে সিল করে না, যার জন্য লিক প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় ক্রমশ শক্ত হয়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। G-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিল না করা সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত টিউব যার দাঁতের প্রোফাইলের কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: চাপ ইউনিটগুলি কীভাবে রূপান্তর করবেন: MPa, বার, psi, kg/cm ²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া |
চরম ঠান্ডা পরিবেশের প্রতিক্রিয়া |
সিল |
| ফ্লুরোরবার, PTFE |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + শোষণ প্রকার), হিট ট্রেসিং |
ধাতব উপাদান |
| সম্প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুন |
নিম্ন-তাপমাত্রার দৃঢ়তা সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে লিক প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
