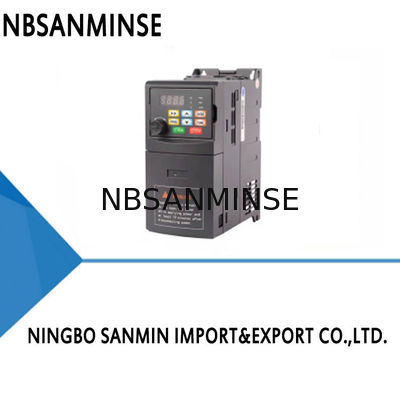

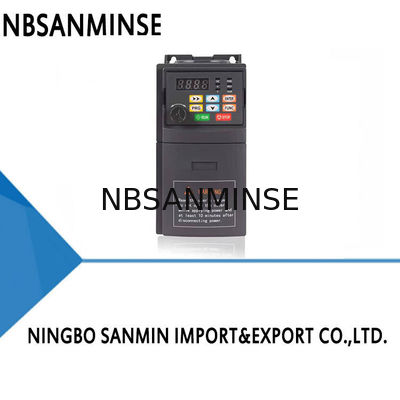

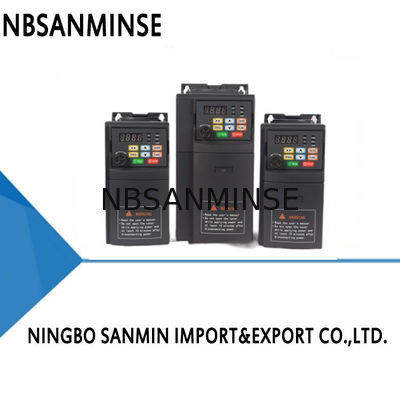

ফ্রিকোয়েন্সি কনভার্টার এর নামমাত্র তথ্য
|
| মডেল |
শক্তি |
পাওয়ার সাপ্লাই
|
আউটপুট বর্তমান (A)
|
| 0.75G1-220V |
0.৭৫ কিলোওয়াট |
220V-240V
50Hz/60Hz
|
4 |
| 1.5G1-220V |
1.৫ কিলোওয়াট |
7 |
| 2.২জি১-২২০ভোল্ট |
2.২ কিলোওয়াট |
9.5 |
| 0.75G3-380V |
0.৭৫ কিলোওয়াট |
380V-440V
50Hz/60Hz
|
2.5 |
| 1.5G3-380V |
1.৫ কিলোওয়াট |
4.1 |
| 2.2G3-380V |
2.২ কিলোওয়াট |
5.8 |
| 4.0G3-380V |
4.0 কেডব্লিউ |
9.4 |
| 5.5G3-380V |
5.৫ কিলোওয়াট |
12.6 |
ইনস্টলেশন ওয়্যারিং
টার্মিনাল ফাংশন বর্ণনা
|
টার্মিনাল
নাম
|
টার্মিনাল ব্যবহার
|
বিন্যাস এবং বর্ণনা
|
| R |
ইনভার্টার পাওয়ার সাপ্লাইঃ
৩৮০ ভোল্ট মডেলটি R,S এবং T এর সাথে সংযুক্ত
220V মডেলটি R,S বা R,T এর সাথে সংযুক্ত
|
বায়ু সুইচ ইনভার্টার ইনপুট সামনের প্রান্তে ওভার বর্তমান সুরক্ষা ডিভাইস হিসাবে ব্যবহার করা উচিত
পাওয়ার সাপ্লাই যদি ফুটো প্রতিরোধের সুইচ যোগ করা হয়, যাতে ফুটো সুইচ ভুলভাবে কাজ না করে,দয়া করে 200mA এর বেশি সংবেদনশীলতা এবং 100 ms এর বেশি অপারেশন সময় সহ সরঞ্জাম নির্বাচন করুন.
|
| এস |
| টি |
| ইউ,ভি,ডাব্লু |
ইনভার্টার আউটপুট, মোটর সংযুক্ত
|
ফুটো বর্তমান কমাতে, মোটর সংযোগ লাইন 50 মিটার অতিক্রম করা উচিত নয়
|
| পিই |
গ্রাউন্ডিং
|
ইনভার্টার ভাল গ্রাউন্ড করা উচিত
|
| সিওএম |
সিগন্যালের সাধারণ টার্মিনাল
|
ডিজিটাল এবং অ্যানালগ সংকেতগুলির শূন্য সম্ভাবনা
|
| এক্স১ |
ডিজিটাল ইনপুট X1
|
প্যারামিটার F0.19 সেটিং এর মাধ্যমে, কারখানার ডিফল্ট এগিয়ে
|
| X2 |
ডিজিটাল ইনপুট X2
|
প্যারামিটার F0.20 সেটিং এর মাধ্যমে, কারখানার ডিফল্ট বিপরীত হয়
|
| X3 |
ডিজিটাল ইনপুট X3
|
প্যারামিটার F0.21 সেটিং এর মাধ্যমে, কারখানার ডিফল্ট হল মাল্টি-স্পিড প্রথম
|
| X4 |
ডিজিটাল ইনপুট X4
|
প্যারামিটার F0.22 সেটিং এর মাধ্যমে, কারখানার ডিফল্ট হল মাল্টি-স্পিড সেকেন্ড
|
| জিএনডি |
সিগন্যালের সাধারণ টার্মিনাল
|
এনালগ ইনপুট সিগন্যালের শূন্য সম্ভাব্যতা
|
| +২৪ ভোল্ট |
খোলা সংগ্রাহক আউটপুট পাওয়ার সাপ্লাই
|
+২৪ ভোল্ট, সর্বোচ্চ ১০ এমএ |
| +5V |
ফ্রিকোয়েন্সি সেটিং পন্টিওমিটার পাওয়ার সাপ্লাই
|
+৫ ভোল্ট, সর্বোচ্চ ১০ এমএ |
| Y1 |
খোলা সংগ্রাহক আউটপুট 1
|
4-20mA ইনপুট প্রতিবন্ধকতাঃ 100 Ω |
| এআই১ |
অ্যানালগ ইনপুট সংকেত
|
প্যারামিটার F0 দ্বারা সেট করুন।01 |
|
টিএ,টিসি
|
রিলে আউটপুট
|
প্যারামিটার F0 দ্বারা সেট করুন।26 |
| যোগাযোগ ক্ষমতাঃ এসি 250V / 3A |
| DC 24V/2A DC 24V/2A |
পণ্যের আকার
|
ইনভার্টার পণ্যের আকার
|
| মডেল |
এইচ |
ডব্লিউ |
ডি |
এ |
বি |
সি |
| 0.75G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 1.5G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 2.২জি১-২২০ভোল্ট |
170 |
78 |
135 |
60 |
160 |
150 |
| 0.75G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 1.5G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 2.2G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 4.0G3-380V |
212 |
95 |
151 |
78 |
200 |
180 |
| 5.5G3-380V |
212 |
95 |
151 |
78 |
200 |
180 |
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারবেন?
উঃ হ্যাঁ, কিন্তু এটা পণ্য উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ করুন 0086 15168536055
প্রশ্নঃ আপনার ব্যবসার পরিধি কি?
উঃ আমাদের ব্যবসার ক্ষেত্র হলসম্পূর্ণ কনটেইনার সহ রপ্তানিকারক অটোমেশন অংশের পরিষেবা এবং বিক্রয়বায়ু সিলিন্ডার, বায়ু উৎস চিকিত্সা, solenoid ভালভ,বায়ু ভালভ,মোটরাইজ ভ্যালভ,ব্রোঞ্জের ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, বায়ু ও তেলফিটিংচাপ পরিমাপইত্যাদি ।
প্রশ্ন:ডব্লিউআপনি কোন ধরনের পণ্য তৈরি করতে পারেন?
উত্তরঃ আমরা অনেক ধরনের স্টেইনলেস স্টীল তৈরি করতে পারি, ব্রাস, অ্যালুমিনিয়ামউপকরণ প্রক্রিয়াকরণ.যেমন উচ্চচাপ ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ /জল ভালভ/বায়ুসংক্রান্ত ভালভ/বায়ু সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক এককুলেটরপণ্য ইত্যাদি ।
প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যাবে?
উত্তরঃ হ্যাঁ, অবশ্যই আমরা তৈরি করতে পারি, আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার তৈরি করতে পারি। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি মূল বিখ্যাত বায়ুসংক্রান্ত এবং জলবাহী যন্ত্রপাতি ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উঃ হ্যাঁ, আমরা Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন: কোন গ্যারান্টি আছে?
উত্তরঃ হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের মানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে? পিটি, এনপিটি এবং জি থ্রেডের মধ্যে পার্থক্য কী?
উঃ জি থ্রেডটি সিলিন্ডারিক এবং নিজেকে সিল করে না, ফুটো প্রতিরোধের জন্য অতিরিক্ত গ্যাসকেটের প্রয়োজন হয়। পিটি এবং এনপিটি শঙ্কুযুক্ত,এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেড টাইট যখন টাইট আরো এবং tighter হয়ে. সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিল্যান্ট বা টেপ সাধারণত সিলিং প্রভাব বাড়ানোর জন্য একসাথে ব্যবহার করা হয়
জি-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিলিন্ডারযুক্ত সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজের বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে;এনপিটি এছাড়াও দাঁত প্রোফাইল কোণ 60 ডিগ্রী সঙ্গে একটি শঙ্কু টিউব, মূলত উত্তর আমেরিকাতে ব্যবহৃত হয়
প্রশ্ন: চাপের একক কিভাবে রূপান্তর করা যায়: এমপিএ, বার, পিএসআই, কেজি/সেমি 2?
উঃ ১ এমপিএ=১০ বার≈১৪৫ পিসি≈১০ কেজি
প্রশ্ন: সাধারণত কোন কারণের কারণে সোলিনয়েড ভ্যালভের কয়েলগুলি পুড়ে যায়?
উত্তরঃভুল ভোল্টেজ এবং হার্টজ, ঘন ঘন স্যুইচিং, পাইলট হেড তরল প্রবেশ,ভালভ কোর এবং স্প্রিং সমস্যা,পরিবেশ গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী উল্লেখ করা উচিত?
| ফোকাস বিন্দু |
উচ্চ তাপমাত্রা পরিবেশের বিরুদ্ধে ব্যবস্থা |
চরম ঠান্ডা পরিবেশের বিরুদ্ধে ব্যবস্থা |
| সিল |
ফ্লুরো রবার, পিটিএফই |
নিম্ন তাপমাত্রার নাইট্রিল, সিলিকন কাঁচা, পলিউরেথান |
| তৈলাক্তকরণ |
উচ্চ তাপমাত্রার সিন্থেটিক গ্রাস (নিম্ন volatility) |
নিম্ন তাপমাত্রা গ্রাস (নিম্ন ঢালাই পয়েন্ট, নিম্ন সান্দ্রতা) |
| বায়ু সরবরাহের চিকিত্সা |
শক্তিশালী শীতল, দক্ষ জল অপসারণ |
অতি-নিম্ন শিশির পয়েন্ট শুকানো (রিফ্রিজারেশন + অ্যাডসর্পশন টাইপ), তাপ ট্রেসিং |
| ধাতব উপাদান |
রিজার্ভ সম্প্রসারণের অনুমতি |
নিম্ন তাপমাত্রা অনমনীয়তা সঙ্গে উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত কারণে ফুটো প্রতিরোধ |
| নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম শক্তি খরচ |
আইসোলেশন বক্স, স্থানীয় গরম ইনস্টল করুন, ঠান্ডা ঘনীভবন প্রতিরোধ |
| ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষারের সংস্পর্শ এড়ান, তাপ নিরোধক উপকরণ দিয়ে আবৃত করুন |
