তামার অভ্যন্তরীণ এবং বাইরের তারের ব্রাস ফিটিং পানির জন্য পাইপ সঙ্গে সংযোগ করুন তেল বায়ু
ব্যক্তি যোগাযোগ : Ina Chen
ফোন নম্বর : 0086-15168536055
হোয়াটসঅ্যাপ : +8615168536055
| উৎপত্তি স্থল: | চীন | পরিচিতিমুলক নাম: | NBSANMINSE |
|---|---|---|---|
| মডেল নম্বার: | টিএল -104-15 সি/ডি টিএল -104-20 সি/ডি |
|
বিস্তারিত তথ্য |
|||
| কোড: | টিএল -104-15 সি/ডি টিএল -104-20 সি/ডি | আকার (মিমি): | D0 50 50 ডি 1 1/2npt 3/4npt ডি 2 14 19 এল 1 35 45 এল 2 15 20 |
|---|---|---|---|
| অংশের নাম: | ভালভ বডি সিলিং উপাদান হ্যান্ডহিল | উপাদান: | ব্রাস পিটিএফই কাস্ট লোহা |
| নামমাত্র চাপ: | 0.6MPa | শক্তি পরীক্ষার চাপ: | 1.0MPa |
| সিল পরীক্ষার চাপ: | 0.6MPa | অপারেশন তাপমাত্রা: | ≤200℃ |
| কাজের মাধ্যম: | জল, বাষ্প | ||
পণ্যের বর্ণনা
J29T-6T জল স্তর পরিমাপকারী প্রধান প্রযুক্তিগত পরামিতি নামমাত্র চাপ PN0.6MPa শক্তি পরীক্ষার চাপ 1.0 সিলিং পরীক্ষার চাপ 0.6 কাজের তাপমাত্রা ≤ 200 °C কাজের মাধ্যমঃ জল, বাষ্প
| কোড | আকার ((মিমি) | অংশের নাম | উপাদান | ||||
| D0 | ডি১ | ডি২ | L1 | L2 | ভালভের দেহ | তামার | |
| TL-104-15C/D | 50 | ১/২ এনপিটি | 14 | 35 | 15 | সিলিং উপাদান | পিটিএফই |
| TL-104-20C/D | 50 | 3/4এনপিটি | 19 | 45 | 20 | হ্যান্ড হুইল | কাস্ট আয়রন |
| নামমাত্র চাপ | 0.6 এমপিএ | ||||||
| শক্তি পরীক্ষার চাপ | 1.0 এমপিএ | ||||||
| সিল টেস্ট চাপ | 0.6 এমপিএ | ||||||
| অপারেশন তাপমাত্রা | ≤২০০°সি | ||||||
| কাজের মাধ্যম | জল, বাষ্প | ||||||
প্রোডাক্ট ম্যানুয়াল
কোডঃ TL-104-15B1 B2,B3

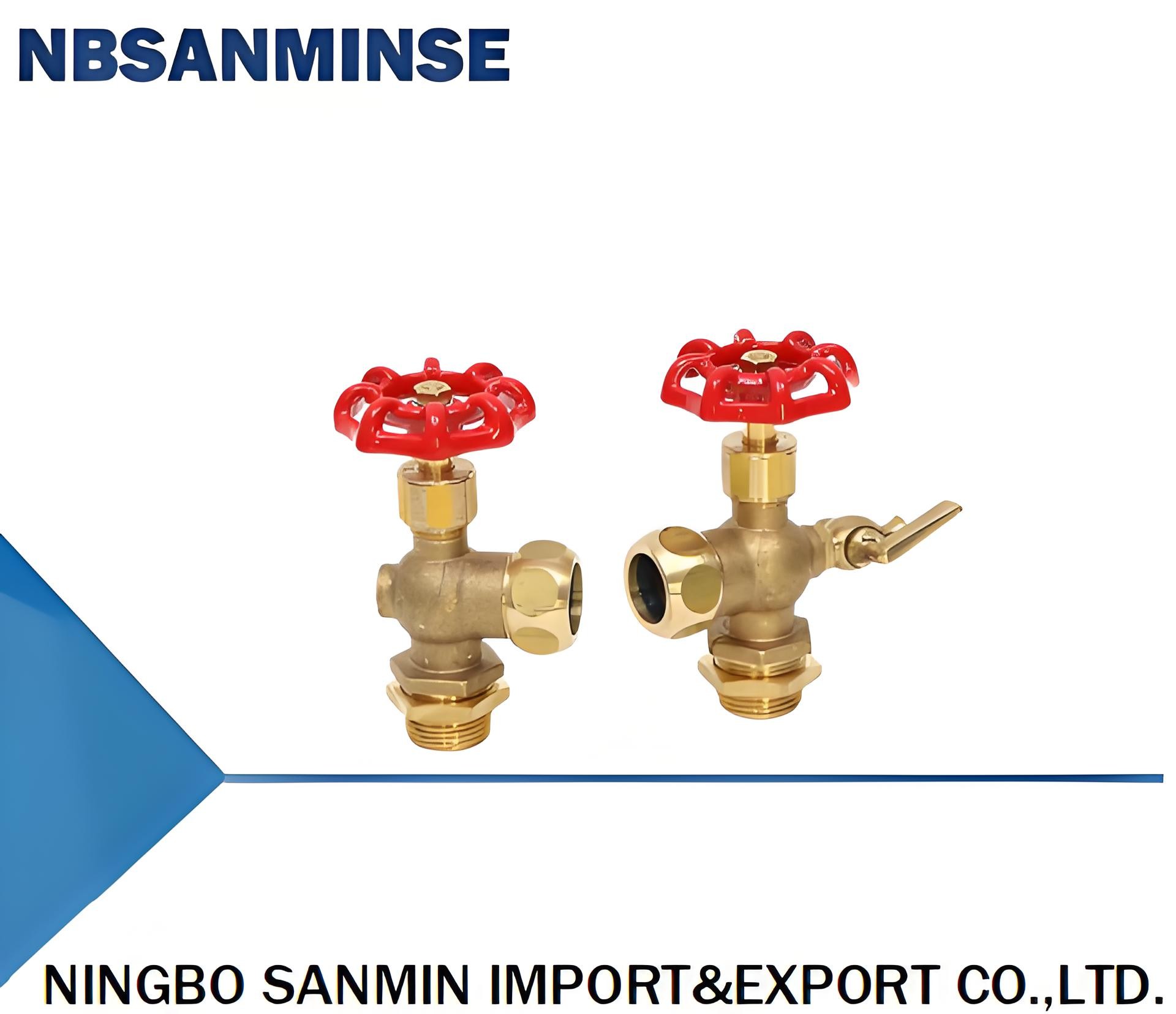

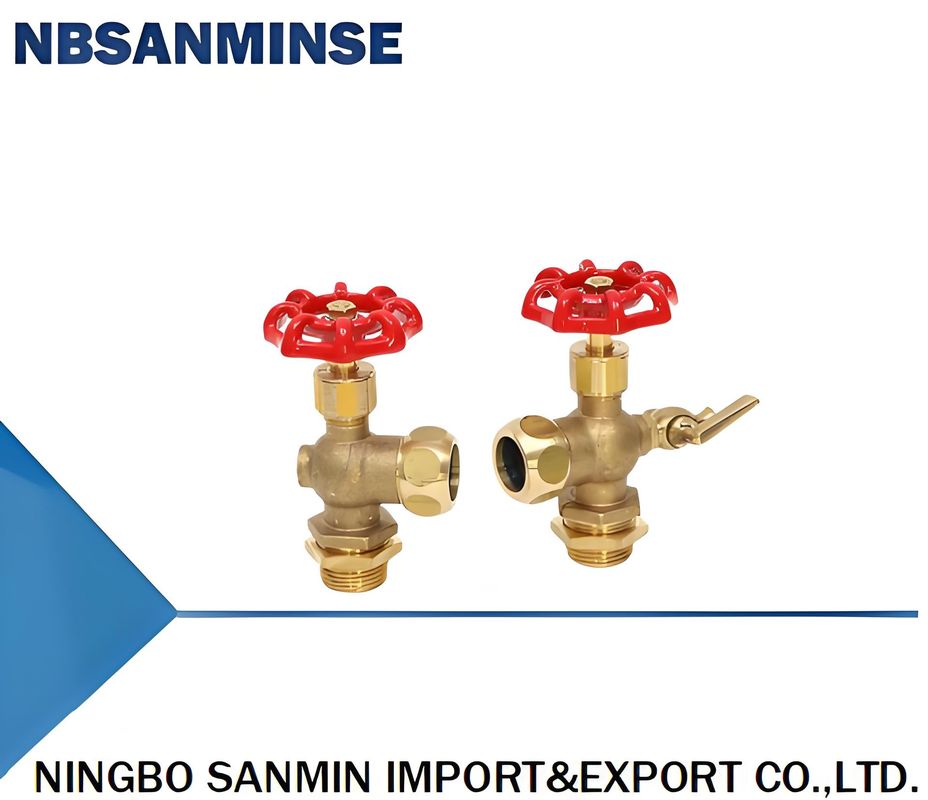

নামঃ চা স্টোভ তরল স্তর পরিমাপকারী
(1) নামমাত্র চাপ PN0.6MPa;
(২) শক্তি পরীক্ষার চাপ ১.০ এমপিএ;
(3) সিলিং পরীক্ষার চাপ 0.6 এমপিএ;
(4) কাজের তাপমাত্রা ≤ 200 °C।
এই জল স্তর গেইজ বিভিন্ন ছোট চাপ পাত্রে এবং তরল সঞ্চয়কারী পাত্রে জন্য উপযুক্ত, তরল স্তর প্রদর্শন। ভালভ শরীর উপাদান HPb59-1 পিতল (মুদ্রিত),সিলিং পৃষ্ঠটি তামার খাদ থেকে তৈরিইনস্টলেশন চলাকালীন, জল স্তর পরিমাপ ভালভের বাহ্যিক থ্রেড ডি 1 পাত্রে অভ্যন্তরীণ থ্রেডের সাথে সামঞ্জস্যপূর্ণ।এই পণ্যের ভালভের শরীরের গহ্বরযুক্ত সংযোগের কারণে, এক স্পেসিফিকেশনে তিনটি ভিন্ন ধরনের গ্রিডযুক্ত সংযোগ পাওয়া যায় (বিস্তারিত জন্য সংযুক্ত টেবিল দেখুন) ।
| সিরিয়াল নম্বর | পণ্যের কোড | গ্লাস টিউবের বাইরের ব্যাসার্ধ D | সংযোগকারী থ্রেড D1 | লিভার সুরক্ষা দূরত্ব | ইনস্টলেশনের আকার L1 | কেন্দ্রের দূরত্ব L |
| 01 | ১০৪-১৫বি১ | ১২-১২ জন।3 | G1/2 | 21 | 28 | ব্যবহারকারীর চাহিদা অনুযায়ী কাস্টমাইজ করুন (নীচের টেবিলে দেখানো হিসাবে গ্লাস টিউব, সিলিং রিং এবং প্রতিরক্ষামূলক রডগুলির প্রাসঙ্গিক মাত্রা নির্ধারণ করুন) |
| 02 | ১০৪-১৫বি২ | ১২-১২ জন।3 | ১/২ এনপিটি | 21 | 28 | |
| 03 | ১০৪-১৫বি৩ | ১২-১২ জন।3 | ZG1/2 | 21 | 28 | |
| দ্রষ্টব্যঃ যখন পণ্য কোড 104-15B1 কারখানা ছেড়ে যায়, উপরের এবং নীচের ভালভ প্রতিটি একটি গহ্বরযুক্ত D1 সংকোচন বাদাম দিয়ে সজ্জিত করা হয়। | ||||||
| সংখ্যা | কেন্দ্রের দূরত্ব L | কোড | স্পেসিফিকেশন | গ্লাস টিউব | |
| বাইরের ব্যাসার্ধ | লম্বা | ||||
| 01 | 300 | ১০৪-১৫বি১ | G1/2 | 12 | 266 |
| 02 | 350 | ১০৪-১৫বি১ | G1/2 | 12 | 316 |
| 03 | 400 | ১০৪-১৫বি১ | G1/2 | 12 | 366 |
| 04 | 500 | ১০৪-১৫বি১ | G1/2 | 12 | 466 |
| 05 | 300 | ১০৪-১৫বি২ | ১/২ এনপিটি | 12 | 266 |
| 06 | 350 | ১০৪-১৫বি২ | ১/২ এনপিটি | 12 | 316 |
| 07 | 400 | ১০৪-১৫বি২ | ১/২ এনপিটি | 12 | 366 |
| 08 | 500 | ১০৪-১৫বি২ | ১/২ এনপিটি | 12 | 466 |
| 09 | 300 | ১০৪-১৫বি৩ | ZG1/2 | 12 | 266 |
| 10 | 350 | ১০৪-১৫বি৩ | ZG1/2 | 12 | 316 |
| 11 | 400 | ১০৪-১৫বি৩ | ZG1/2 | 12 | 366 |
| 12 | 500 | ১০৪-১৫বি৩ | ZG1/2 | 12 | 466 |
| নাম | উপরের ভালভ | নীচের ভালভ | ডিসচার্জ ভালভ | গ্লাস টিউব | সুরক্ষা রড |
| পরিমাণ | 1 | 1 | 1 | 1 | 2 |
