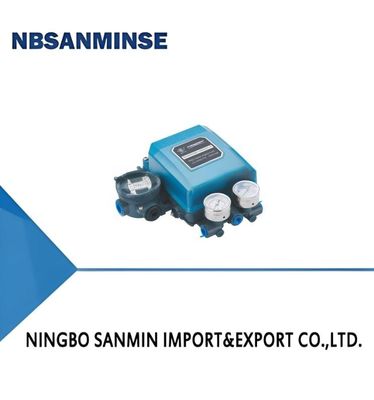

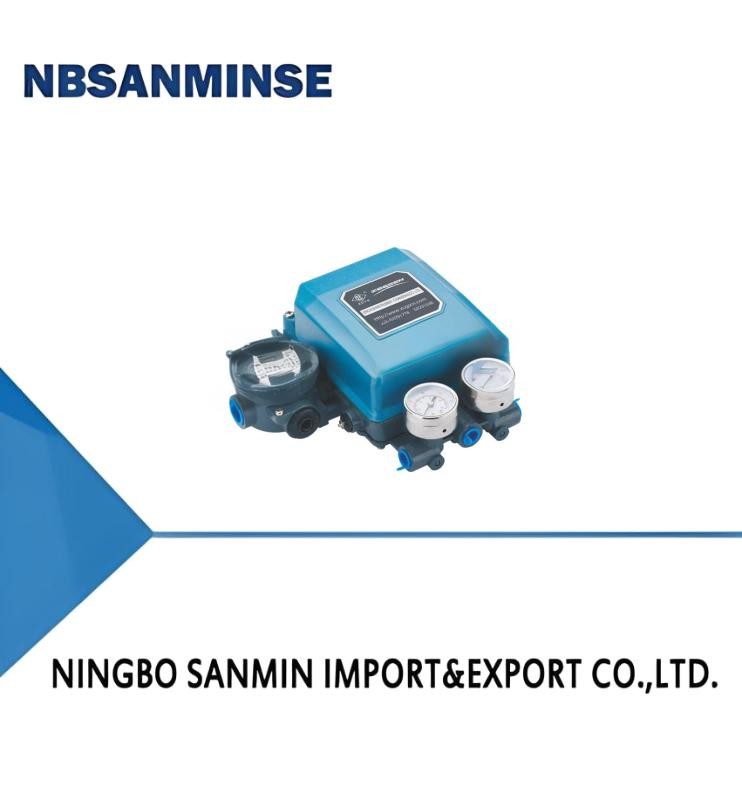

EP6000 সানমিন সিরিজ বৈদ্যুতিক এবং গ্যাস ভালভ লোকেটার শিল্প পরিবেশের জন্য উপযুক্ত আর্দ্রতা পরিসীমা

1. ছোট ক্ষমতা এবং বড় ক্ষমতা actuators জন্য উপযুক্ত।
2, এম্প্লিফায়ার, গ্যাস খরচ ছোট, বড় ক্ষমতা।
3. আউট আউট বৈশিষ্ট্য চয়ন করতে পারেন.
4, একক-অ্যাকশন actuator প্রয়োজন প্রতিক্রিয়া নিয়ন্ত্রণ, ইতিবাচক কর্ম টাইপ পরিবর্ধক হয়
সহজেই রেঅ্যাকশন টাইপ এম্প্লিফায়ারে রূপান্তরিত করা যায়।
5, চাপ বিস্ফোরণ-প্রমাণ টাইপ ক্ষেত্রের মধ্যে নিয়ন্ত্রিত করা যেতে পারে।
6, অভ্যন্তরীণভাবে নিরাপদ ভবনের কাঠামোর একটি বিস্তৃত সুযোগ আছে।

৪-২০ এমএ ডিসি

প্রক্রিয়া নিয়ন্ত্রণ করা যেতে পারে

সামঞ্জস্যের পরিসীমাঃ 4-12,12-20mA DC

এম্প্লিফায়ার

একক-অ্যাকশন প্রকারের এবং ডাবল-অ্যাকশন প্রকারের একক-অ্যাকশন প্রকারের সংমিশ্রণ

এম্প্লিফায়ারকে রেঅ্যাকশন টাইপ এম্প্লিফায়ারে রূপান্তর করা সহজ (ইনপুট সিগন্যাল বৃদ্ধি পায়, আউটপুট চাপ হ্রাস পায়) ।

বায়ু খরচ

আউটপুট 50% বায়ু চাপ গ্যাস খরচ.একক-অ্যাক্টিং টাইপঃ 5Nl/min 140KPa বায়ু সরবরাহ

ডাবল-অ্যাক্টিং প্রকারঃ 15Nl/মিনিট 400KPa বায়ু সরবরাহ।

বৃহত্তম প্রসেসিং ক্ষমতা

পারফরম্যান্স

একক-অ্যাকশন প্রকারের actuator

রৈখিকতা +১.০% সম্পূর্ণ স্ট্রোক

হাইস্টেরেসিস ০.৫% পূর্ণ স্ট্রোক

প্রতিক্রিয়া সম্পূর্ণ স্ট্রোকের 0.1%

পুনরাবৃত্তি নির্ভুলতা 0.2% পূর্ণ স্ট্রোক

বায়ু চাপ ত্রুটির পরিবর্তন.f......... 0.1% / 10 K Pa

ডাবল অ্যাকশন প্রকারের অ্যাকচুয়েটর

রৈখিকতা পূর্ণ স্ট্রোকের +১.৫%

হাইস্টেরেসিস ০.৮% পূর্ণ স্ট্রোক

প্রতিক্রিয়া সম্পূর্ণ স্ট্রোকের 0.2%

সঠিকতা পুনরাবৃত্তি করুন0.৩% পুরো স্ট্রোক

বায়ু চাপ পরিবর্তন ত্রুটি.........0.৪%6/১০ কেপিএ

উপরের চিত্রটি একটি ভালভ ছাড়াই একটি actuator উপর positioner এর কর্মক্ষমতা প্রতিনিধিত্ব করে।

এসকাঠামো ফর্ম

বাইরের জলরোধী প্রকার (নিরাপত্তা প্রকার) e Ex eIT6 Gb, IP65 চাপ-প্রতিরোধী বিস্ফোরণ-প্রতিরোধী প্রকার (বিস্ফোরক প্রকার) d Ex dIBT6 Gb

অভ্যন্তরীণভাবে নিরাপদ (নিরাপদ) i Ex iaICT6 Gb

বৈদ্যুতিক ইন্টারফেস

EP6

1 অগ্নিরোধী

dIIBT6 G

সংশ্লিষ্ট AS

মিলে যাওয়া সংমিশ্রণ

বায়ু ফিল্টারিং চাপ কমানোর ভালভ

2 নিরাপত্তা বাড়ানো

e Ex d IT6 গিগাবাইট, IP65

২-চতুর্থাংশ পালা

অ্যাক্টিভেশনঃ

স্ট্যান্ডার্ড
