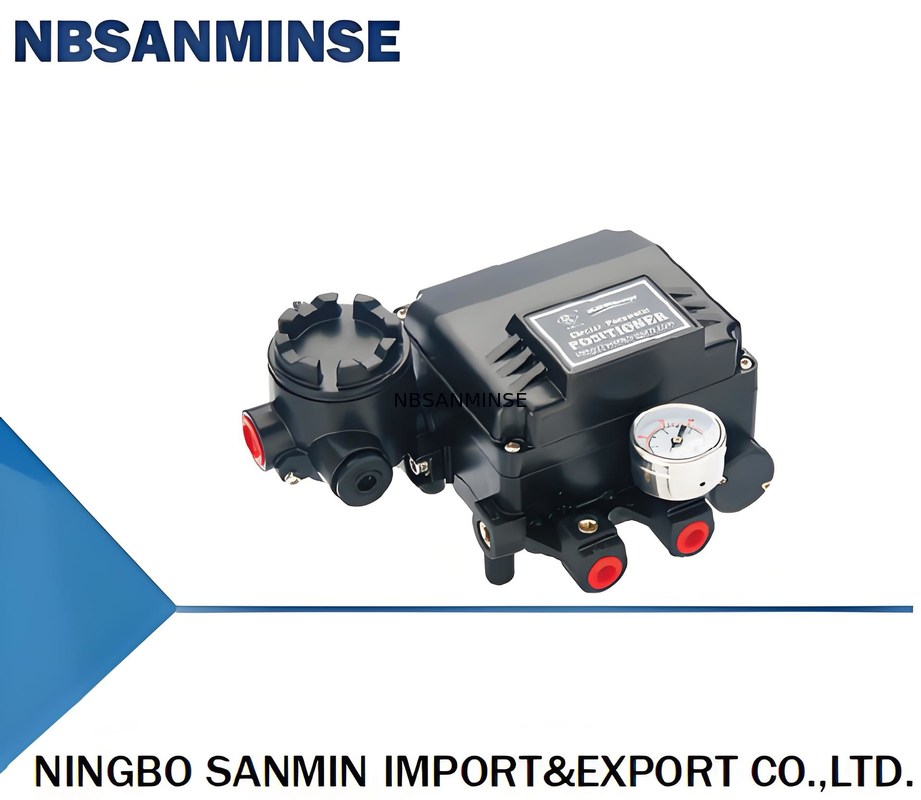

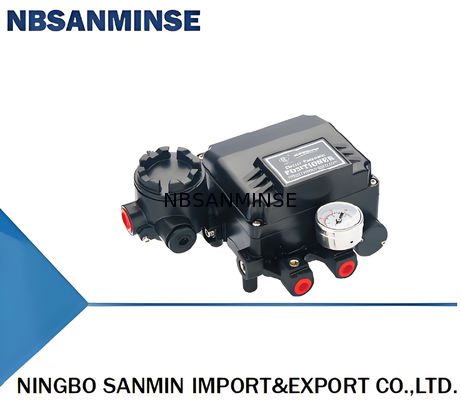

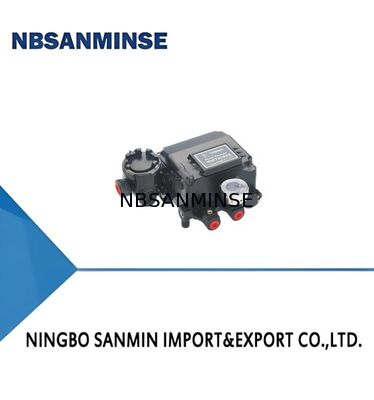

YT1000 সিরিজ ইলেকট্রিক্যাল এবং গ্যাস ভালভ লোকেটার |
|
|
১. সিই সার্টিফিকেশন পাশ করেছে
২. বিস্ফোরক-প্রমাণ গ্রেড (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb) সার্টিফিকেশন পাশ করেছে
৩. IP66 রেটিং সার্টিফিকেশন পাশ করেছে
৪. উচ্চ কম্পন সহ (৫ - ২০০ Hz এ কোন প্রভাব নেই)
৫. ইলেকট্রিক্যাল ইন্টারফেস ছিদ্রযুক্ত, যেকোনো দিকে সংযোগের জন্য
৬. ক্যালিব্রেশন সহজ, বাস্তবায়ন সহজ, প্রতিক্রিয়া রূপান্তর
৭. পরিবর্তন করার প্রয়োজন নেই, ১/২ সমান অংশ নিয়ন্ত্রণ সম্পন্ন করতে পারে
৮. যন্ত্রাংশের জন্য মডুলার কাঠামো ডিজাইন, মেরামত ও রক্ষণাবেক্ষণ সহজ
|
প্রথমত, পণ্যের সংক্ষিপ্ত বিবরণ
YT 1000 সিরিজ ইলেকট্রিক পজিশনার এবং নিউমেটিক কন্ট্রোল ভালভ, একটি ক্লোজড লুপ কন্ট্রোল সার্কিট গঠন করে। ডিসি কারেন্ট সিগন্যাল কন্ট্রোল সিস্টেমকে গ্যাস ভালভ কন্ট্রোল ভালভের অ্যাকশন চালানোর জন্য রূপান্তর করে। একই সময়ে, ফিডব্যাক রেগুলেটরের খোলার উপর ভিত্তি করে ভালভের অবস্থান সিস্টেম আউটপুট কন্ট্রোল সিগন্যাল অনুযায়ী সঠিক পজিশনিং করতে পারে। ইলেকট্রিক্যাল লোকেটার সিঙ্গেল অ্যাক্টিং (স্প্রিং রিটার্ন টাইপ) এবং ডাবল-অ্যাক্টিং নিউমেটিক অ্যাকচুয়েটরের ধরণের মধ্যে উপলব্ধ। |
| পাইলট ভালভ নিষ্কাশন ছিদ্রবিকল্প |
YT1000L |
YT1000R |
| প্রকল্প |
সোজা ভ্রমণ |
কৌণিক ভ্রমণ |
| একক-কার্যকরী |
দ্বৈত-কার্যকরী |
একক-কার্যকরী |
দ্বৈত-কার্যকরী |
| ইনপুট সংকেত |
৪~২০mA DC |
| প্রতিবন্ধকতা |
২৫০±১৫Ω |
| সরবরাহ চাপ |
১.৪~৭kgf/cm²(২০~১০০psi) |
| স্ট্রোক |
১০~১৫০মিমি ০~৯০° |
| টর্যাচিয়া ইন্টারফেস |
NPT১/৪ |
|
গ্রেডগেজ
ইন্টারফেসNPT১/৮
|
পাওয়ার ইন্টারফেস |
| NPT১/২(G১/২) |
বিস্ফোরণ-প্রমাণ গ্রেড |
| S একক অ্যাকশন |
সুরক্ষা |
| গ্রেডIP66পরিবেশ |
তাপমাত্রা |
| -২০℃~৭০℃লি |
নিয়ারিটি |
| ±১%F.S±২%FSহিস্টেরেসিস |
±১%F.S |
| সংবেদনশীলতা |
±০.২%F.S±০.৫%F.S |
| পুনরাবৃত্তিযোগ্যতা±০.৫% |
বায়ু |
| খরচ |
৩LPM(Sup=১.৪kgf/cm²,২০psi) |
| প্রবাহক্ষমতা |
৮০LPM(Sup=১.৪kgf/cm²,২০psi) |
| উপাদানঢালাই লোহাওজন |
২.৭কেজি(৬ পাউন্ড)২.৮কেজি(৬.২ পাউন্ড) |
| পাইলট ভালভ নিষ্কাশন ছিদ্রডেল |
অ্যাকচুয়েটর মুভমেন্ট |
| চাপবিস্ফোরণ-প্রমাণ গ্রেড |
ফিডব্যাক বার ফর্ম |
| পাইলট ভালভ নিষ্কাশন ছিদ্রবিকল্প |
YT-1000 |
L লিনিয়ার |
S একক অ্যাকশন |
M Ex dmbⅡBT6 Gb |
১ ১০~৪০মিমি(লিনিয়ার) |
M6x40L (ঘূর্ণমান টাইপ) |
| ১ অ্যাকচুয়েটর ভলিউম হল। ৯০ সেমি³ এর কম |
০ না |
R রোটারি টাইপ |
D ডাবল-অ্যাক্টিং |
C Ex dmb ⅡCT6 Gb
২ ৪০~৭০মিমি(লিনিয়ার)
|
M6x63L (ঘূর্ণমান টাইপ) |
২ অ্যাকচুয়েটর ভলিউম ৯০-১৮০ সেমি³ |
| ১ +PTM(অন্তর্নির্মিত ভালভ পজিশন। ফিডব্যাক) |
I Ex iaⅡBT6Gb |
৩ ৭০~১০০ মিমি (লিনিয়ার) |
M840L (ঘূর্ণমান টাইপ)
৩ অ্যাকচুয়েটর ভলিউম ১৮০ সেমি³ এর বেশি
|
২ +PTM(বাহ্যিক ভালভ পজিশন ফিডব্যাক) |
P EX iaⅡCT6Gb |
|
|
৪ ১০০-১৩০ মিমি (লিনিয়ার) |
M863L (ঘূর্ণমান টাইপ)
৩ +L/S (অন্তর্নির্মিত লিমিট। সুইচ)
|
N নন এক্সপ্লোশন প্রুফ |
৫ ১৩০-১৫০ মিমি (লিনিয়ার) |
|
|
NAMUR(ঘূর্ণমান টাইপ) |
৪ +L/S(বাহ্যিক লিমিট। সুইচ)
৫+PTM+L/S(অন্তর্নির্মিত। ভালভ। পজিশন ফিডব্যাক। এবং লিমিট সুইচ)
|
|
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন? |
|
|
উত্তর: হ্যাঁ, |
তবে এটি পণ্যের উপর নির্ভর করে,
অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন
|
|
ina@pneuhydr.com |
|
|
|
|
|
|
অথবা হোয়াটসঅ্যাপ ০0৮৬ ১৫১৬৮৫৩৫৫৫ |
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হল সম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রি এয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ, এয়ার ভালভ, মোটরাইজড ভালভ,
ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার,
এয়ার এবং অয়েলফিটিং, প্রেসার গেজইত্যাদি।প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন? উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি,ব্রাস, অ্যালুমিনিয়ামউপাদান প্রক্রিয়াকরণ।
যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ /
জল ভালভ/নিউমেটিক ভালভ /এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই। প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। তবে সম্ভব হলে আপনাকে আমাদের অনুমোদন দিতে হবে।প্রশ্ন: আপনি কি আসল বিখ্যাত নিউমেটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্টস ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?উত্তর: হ্যাঁ, আমরা Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।প্রশ্ন:কোন ওয়ারেন্টি আছে কি?উত্তর: হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের গুণমানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেডটি নলাকার এবং নিজে থেকে সিল করে না, ফুটো প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT উভয়ই শঙ্কু আকৃতির, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় ক্রমশ টাইট হয়। থ্রেডের বিকৃতির মাধ্যমে সিলিং অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়।
G-থ্রেড হল একটি নলাকার সোজা পাইপ যা নন-সিলিং সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কু আকৃতির টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কু আকৃতির টিউব যার দাঁতের প্রোফাইলের কোণ ৬০ ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন উত্তর: ১MPa=১০বার≈১৪৫psi≈১০কেজি
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশ গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউমেটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত?
ফোকাস পয়েন্ট
উচ্চ তাপমাত্রা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা
চরম ঠান্ডা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থাসিল ফ্লুরোরবার, PTFE
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন লুব্রিকেশন
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করা, কার্যকর জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + অ্যাডসর্পশন টাইপ), হিট ট্রেসিং |
ধাতব উপাদান |
| সম্প্রসারণের ক্লিয়ারেন্স সংরক্ষণ করুন |
নিম্ন-তাপমাত্রার দৃঢ়তা সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে ফুটো প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
|
|
|
|
|
|
|
