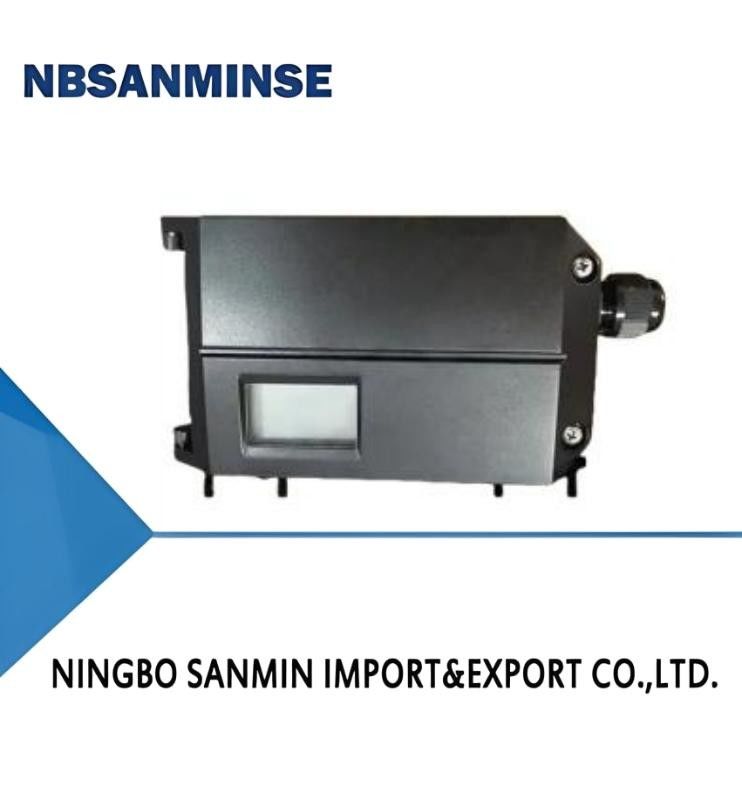

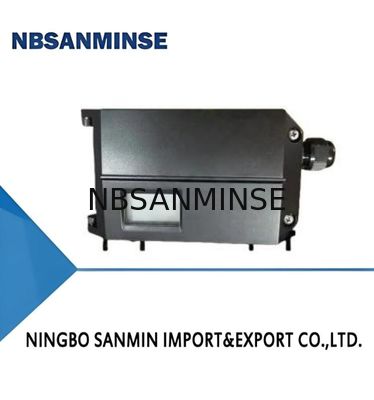

| CN8000 সিরিজের বুদ্ধিমান বৈদ্যুতিক ভালভ পজিশনার |
|
1. পজিশনার ইনস্টল করার আগে ইনস্টলেশন নির্দেশাবলী সাবধানে পড়ুন। বর্ণিত ইনস্টলেশন প্রয়োজনীয়তা অনুসারে পজিশনার ইনস্টল করুন। অনুগ্রহ করে কিছু ইনস্টলেশন মূল পয়েন্টগুলিতে মনোযোগ দিন। উদাহরণস্বরূপ, ইনস্টলেশনের আগে পজিশনার বা রিমোট-টাইপ সেন্সরের ফিডব্যাক শ্যাফটের প্রাথমিক অবস্থান নিশ্চিত করুন। ইনস্টলেশন প্রক্রিয়ার সময় ফিডব্যাক শ্যাফ্টকে 360° ঘোরানো উচিত নয়। প্রচলিত সোজা-ট্র্যাভেল পজিশনারগুলির জন্য, নিশ্চিত করুন যে পজিশনার কেসিংয়ের উপরের তলটি ভালভের প্রধান শ্যাফটের সাথে লম্ব। ভালভ স্ট্রোক সীমার মধ্যে, পজিশনার ফিডব্যাক রডের ঘূর্ণন কোণ ইনস্টলেশন প্রয়োজনীয়তা পূরণ করে।
2. ভালভের উপর পজিশনার ইনস্টল করার পরে, এয়ার সোর্স এবং বৈদ্যুতিক ওয়্যারিং সংযোগ করুন। নিশ্চিত করুন যে এয়ার সোর্স চাপ ভালভকে সম্পূর্ণরূপে খুলতে পারে। পজিশনারকে শক্তি সরবরাহ করার জন্য একটি 4-20mA সংকেত ইনপুট করুন।
3. যখন পজিশনার চালু হয়, তখন ইনিশিয়ালাইজেশন ফাংশন সম্পন্ন হওয়ার আগে সিস্টেমটি একটি ইনিশিয়ালাইজড অবস্থায় থাকে। ডিসপ্লে ইন্ডিকেশন হল NOINI, এবং ইন্টারফেস প্রথমে সেন্সরের শতাংশ মান প্রদর্শন করে।
|
|
পণ্য পরিচিতি
CN8000 সিরিজের বুদ্ধিমান ইলেক্ট্রো-নিউমেটিক ভালভ পজিশনারগুলি নিউমেটিক অ্যাকচুয়েটরের সাথে একত্রে ব্যবহৃত হয়। তারা স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা থেকে 4-20mA ডিসি কারেন্ট সংকেত গ্রহণ করে ভালভ পজিশন কন্ট্রোল সেট-পয়েন্ট পেতে। একই সময়ে, তারা প্রকৃত ভালভ পজিশন পেতে পজিশন সেন্সর থেকে সংকেত সংগ্রহ করে। এই দুটি মানের নিয়ন্ত্রণ সফ্টওয়্যারের কম্পিউটেশনাল প্রক্রিয়াকরণের মাধ্যমে, তারা নিউমেটিক অ্যাকচুয়েটরের এয়ার ইনটেক এবং নিষ্কাশন নিয়ন্ত্রণ করে, ভালভ পজিশনকে সেট-পয়েন্টে পৌঁছাতে চালিত করে।
|
| ইনস্টলেশন প্রকার |
প্রচলিত রৈখিক স্ট্রোক |
| রিমোট-টাইপ রৈখিক স্ট্রোক |
| প্রচলিত কৌণিক স্ট্রোক |
| রিমোট-টাইপ কৌণিক স্ট্রোক |
| স্প্লিট-টাইপ |
| 0.14-0.7MPaএকক-অ্যাক্টিংডাবল-অ্যাক্টিং |
বিস্ফোরণ-প্রতিরোধী গ্রেড |
| বিস্ফোরণ-প্রতিরোধী নয় |
| উত্তর: আমাদের ব্যবসার পরিধি হল |
Ex d IIC T6 Gb |
| ফিডব্যাক সংকেত |
| নেই |
| আছে |
-40℃ |
| শেল উপাদান |
| আছেমাউন্টিং ব্র্যাকেটনেই |
-40℃ |
| শেল উপাদান |
| তেলের পরিমাণ: ক্লাস 3নেইআছেপাওয়ার-অফ অবস্থা |
-40℃ |
| হোল্ড-পজিশন |
| সর্বনিম্ন পরিবেষ্টিত তাপমাত্রা |
| -20℃ |
-40℃ |
| শেল উপাদান |
| অ্যালুমিনিয়াম অ্যালয় |
সিগন্যাল ইনপুট |
| 4-20mA DC |
| সর্বনিম্ন কার্যকারী কারেন্ট |
3.8mA |
| ইনপুট ইম্পিডেন্স |
| 120Ω |
0.14-0.7MPaসাধারণ সংস্করণ: -20℃ ~ +70℃নিম্ন-তাপমাত্রা সংস্করণ: -40℃ ~ +70℃ |
| 4-20 mA সেটিং সংকেত +এয়ার সোর্স প্রয়োজনীয়তাISO 8573-1 মেনে চলাকঠিন কণার আকার এবং ঘনত্ব: ক্লাস 3 |
শিশির বিন্দু: ক্লাস 3 |
| তেলের পরিমাণ: ক্লাস 3কম্পন প্রতিরোধ |
0.15mm, 10Hz-60Hz, 20 চক্র / অক্ষ |
| 20 m/s², 60Hz-500Hz, 20 চক্র / অক্ষসম্পূর্ণ নিয়ন্ত্রণ ভালভের জন্য অবিচ্ছিন্ন অপারেশনের প্রস্তাবিত পরিসীমা 20m/s² কোনও অনুরণন শিখর নেই |
এয়ার সোর্স চাপ |
| 0.14-0.7MPaপ্রবাহের হার |
ইনটেক
2 বার: 4.8 Nm³/h
4 বার: 8.0 Nm³/h
|
|
6 বার: 11.2 Nm³/hনিষ্কাশন (রিসেট)
|
2 বার: 5.9 Nm³/h
4 বার: 9.8 Nm³/h
6 বার: 13.7Nm³/h
নিষ্কাশন (হোল্ড-পজিশন)
|
|
2 বার: 6.6 Nm³/h
|
4 বার: 11.1 Nm³/h
6 বার: 15.6 Nm³/h
স্থির অবস্থা এয়ার খরচ
|
| ≤0.4L/min |
মৌলিক ত্রুটি |
| ≤1.0% |
হিস্টেরেসিস
≤1.0%
বৈদ্যুতিক ইন্টারফেস
M20×1.5
নিউমেটিক ইন্টারফেস
G1/4
ওজন
2.0 কেজি
সুরক্ষা স্তরIP66বিস্ফোরণ-প্রতিরোধী গ্রেড
Ex 1a IIC T4/T6 Ga
বৈদ্যুতিক ইন্টারফেস বিবরণ
IN+
|
| 4-20 mA সেটিং সংকেত +IN-4-20 mA সেটিং সংকেত-OUT+ |
ফিডব্যাক সংকেত মডিউল 18-30V DC + |
| OUT-ফিডব্যাক সংকেত মডিউল 4-20 mA আউটপুট |
এয়ার সোর্স ইনলেট |
| SUP |
এয়ার সোর্স ইনলেট |
| এয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ, |
পাইলট এয়ার পোর্ট 1 |
| ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ / |
পাইলট এয়ার ভেন্ট 2, ডাবল-অ্যাক্টিংয়ের সময় ব্যবহৃত হয় |
| সিলউত্তর: হ্যাঁ, |
তবে এটি পণ্যের উপর নির্ভর করে, |
| অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুনina@pneuhydr.comবা হোয়াটসঅ্যাপ 0086 15168536055 |
প্রশ্ন: আপনার ব্যবসার পরিধি কি? |
| উত্তর: আমাদের ব্যবসার পরিধি হল |
সম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রি |
|
এয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ, |
জল ভালভ /নিউমেটিক ভালভ |
| ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, |
এয়ার এবং অয়েল ফিটিং, |
| চাপ পরিমাপক ইত্যাদি। |
প্রশ্ন: আপনি কি ধরনের পণ্য তৈরি করতে পারেন? |
| উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল, |
ব্রাস, অ্যালুমিনিয়াম |
| উপাদান প্রক্রিয়াকরণ করতে পারি। |
যেমন উচ্চ চাপ |
|
ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ / |
জল ভালভ /নিউমেটিক ভালভ |
| / |
এয়ার সিলিন্ডার |
| /হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটর |
পণ্য ইত্যাদি। |
| প্রশ্ন: লোগো এবং ব্র্যান্ড দিয়ে পণ্য তৈরি করা যেতে পারে? |
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে। |
প্রশ্ন: আপনি কি আসল বিখ্যাত নিউমেটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্টস ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি। প্রশ্ন: ওয়ারেন্টি উপলব্ধ আছে কি? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের গুণমানের গ্যারান্টি থাকে। প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কী? উত্তর:
G থ্রেডটি নলাকার এবং নিজে সিল করে না, ফুটো প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT হল শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় আরও শক্ত হয়। থ্রেডের বিকৃতির মাধ্যমে সিলিং অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়।
G-থ্রেড হল একটি নলাকার সোজা পাইপ যা নন-সিলিং সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত টিউব যার দাঁতের প্রোফাইল কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।প্রশ্ন: কীভাবে চাপের ইউনিট রূপান্তর করবেন: MPa, বার, psi, kg/cm²?উত্তর: 1MPa=10bar≈145psi≈10kgপ্রশ্ন: সাধারণত সোলেনয়েড ভালভ কয়েলের বার্নআউটের কারণ কী?উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,পরিবেশ গরম, ভারী কম্পন ইত্যাদি।প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউমেটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত?ফোকাস পয়েন্টউচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া
চরম ঠান্ডা পরিবেশের প্রতিক্রিয়াসিলফ্লুরোরবার, PTFE
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেনলুব্রিকেশন উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী)নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা)এয়ার সাপ্লাই ট্রিটমেন্টকুলিং শক্তিশালী করা, কার্যকর জল অপসারণ আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + অ্যাডসর্পশন টাইপ), হিট ট্রেসিংধাতব উপাদানসম্প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুননিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে ফুটো প্রতিরোধ করুননিয়ন্ত্রণ উপাদানউচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন
ইনস্টলেশন
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন
বাতাস এবং বরফের সংস্পর্শ এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন
