বাড়ি পণ্যবায়ুসংক্রান্ত Solenoid ভালভএসবিএফ সিরিজ ১.৫ বেলো সাকশন কাপ, ধাতব শীটের জন্য বিশেষ

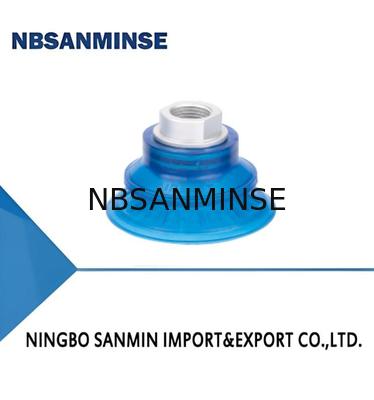

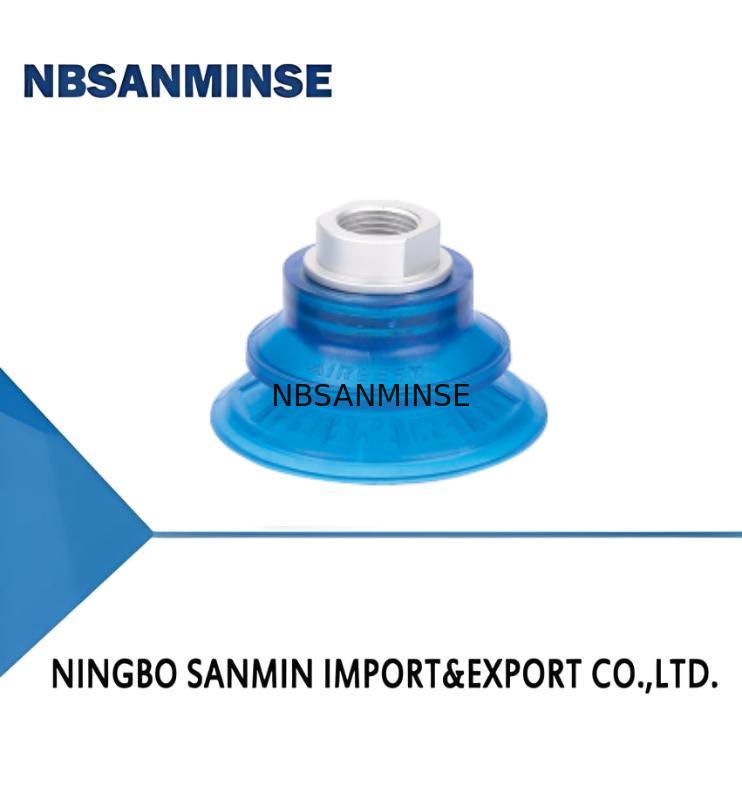

SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
এখন যোগাযোগ

এসবিএফ সিরিজ ১.৫ বেলো সাকশন কাপ, ধাতব শীটের জন্য বিশেষ

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA পরিচিতিমুলক নাম: NBSANMINSE
Model Number: SBF30

বিস্তারিত তথ্য
Material & Hardness: U - PU,70 Connection thread: G2F - G1/4 female thread
Pull-out force N: 33 Min.curve radius of workpiece mm: 30
Inner volume cm³: 5.5

পণ্যের বর্ণনা

বৈশিষ্ট্য
• ১.৫ বেলো
• PU উপাদান
• অভ্যন্তরীণ বৃহৎ ক্ষেত্র সমর্থন কাঠামো
• বিভিন্ন আকারের বিকল্প
সুবিধা
• ওয়ার্কপিসের অসম পৃষ্ঠের সাথে সহজে মানানসই হয় এবং বাফার প্রভাব রয়েছে
• চমৎকার পরিধান প্রতিরোধ এবং তেল প্রতিরোধ, দীর্ঘ জীবনকাল
• সাকশন কাপ এবং ওয়ার্কপিসের মধ্যে ঘর্ষণ শক্তি কার্যকরভাবে বৃদ্ধি করে
• বিভিন্ন আকার এবং আকারের ওয়ার্কপিসের জন্য উপযুক্ত
অ্যাপ্লিকেশন
• উচ্চ গতিতে ধাতব শীট পরিচালনা, স্বল্প চক্রের সময়
• বিকৃতি ছাড়াই ধাতব শীট এবং অ্যালুমিনিয়াম প্লেট পরিচালনা
• সাকশন কাপের বিশেষ প্যাটার্ন স্লট ডিজাইন তৈলাক্ত শীট মেটাল হ্যান্ডেলিংয়ের সময় পিছলে যাওয়া রোধ করে, সঠিক অবস্থান নিশ্চিত করে
• স্বয়ংচালিত স্ট্যাম্পিং মেটাল পার্টস হ্যান্ডলিং সিস্টেমে ব্যবহৃত হয়
গঠন
এসবিএফ সিরিজ ১.৫ বেলো সাকশন কাপ, ধাতব শীটের জন্য বিশেষ 0
• ১.৫ বেলো, বৃহৎ সংকুচিত স্ট্রোক
• সাকশন কাপ এবং ফিটিং এক-টুকরা কাঠামো ডিজাইন

এসবিএফ সিরিজ ১.৫ বেলো সাকশন কাপ, ধাতব শীটের জন্য বিশেষ 1
-G3FSBF-G3F50-G3F   -G3F①
সিরিজ②   ③③        ④
  সিরিজ② ব্যাস ③উপাদান ও কঠোরতা ④সংযোগ থ্রেড
  SBF 30-中32mm U-PU 70  G2F -G1/4 মহিলা থ্রেড

40-中42mm

G3F -G3/8 মহিলা থ্রেড
50-中51.5mm

G2M -G1/4 পুরুষ থ্রেড
60-中64mm

M10M-M10×1.5 পুরুষ থ্রেড
80-中84mm

RA - আয়তক্ষেত্রাকার অ্যাডাপ্টার
100-φ103mm


নির্বাচন-মডেল(সংযোগ থ্রেড)
  মডেল সংযোগ থ্রেড
G2M		 M10M G2F G3F RA-আয়তক্ষেত্রাকার অ্যাডাপ্টার
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
প্রযুক্তিগত পরামিতি
  মডেল টানা-আউট ফোর্স
N		 ভিতরের আয়তন
        cm³		 ন্যূনতম বক্রতা ব্যাসার্ধ এর ওয়ার্কপিস
                   মিমি		 ওজন
     g		 প্রস্তাবিত নল ব্যাস
মিমি		 MPQ
পিসিএস
  SBF30 33  5.5  30  18.5  6  1
  SBF40 60  7.0  45  20.0  6  1
  SBF50 103  11.5  50  40.0  8  1
  SBF60 145  22.0  55  45.0  8  1
  SBF80 235  60.0  72  75.0  10  1
  SBF100 380  98.0  97  118.0  10  1
• দ্রষ্টব্য: পরীক্ষার ভ্যাকুয়াম স্তর -60kPa, মসৃণ এবং পরিষ্কার পৃষ্ঠের সাথে ওয়ার্কপিস।
   উপরের টানা-আউট ফোর্সের ডেটা নিরাপত্তা ফ্যাক্টর বিবেচনা না করেই গণনা করা হয়েছে।
   বিভিন্ন ওয়ার্কপিস পৃষ্ঠের কারণে ডেটা ভিন্ন হতে পারে।
এসবিএফ সিরিজ ১.৫ বেলো সাকশন কাপ, ধাতব শীটের জন্য বিশেষ 2
• দ্রষ্টব্য: মাত্রিক সহনশীলতা GBT3672.1-2002-1 M3 রাবার পণ্যের মাত্রিক সহনশীলতা মানের সাথে সঙ্গতিপূর্ণ।
