বাড়ি পণ্যবায়ুসংক্রান্ত Solenoid ভালভSOB সিরিজ ওভাল সাকশন কাপ মেটাল শীট জন্য বিশেষ

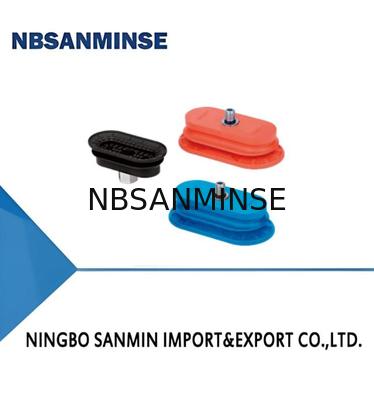

SOB Series Oval Suction Cup Special for Metal Sheet
SOB Series Oval Suction Cup Special for Metal Sheet
এখন যোগাযোগ

SOB সিরিজ ওভাল সাকশন কাপ মেটাল শীট জন্য বিশেষ

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA পরিচিতিমুলক নাম: NBSANMINSE
Model Number: SOB30×60

বিস্তারিত তথ্য
Vertical pull-out force N: 53 Lateral pull-out force N: 60
Lateral pull-out force (Oily surface)N: 50 Inner volume cm³: 8.7
Min.curve radius of workpiece mm: 25

পণ্যের বর্ণনা

বৈশিষ্ট্য
◇ 1.5 বেলো ওভাল গঠন
◇ অভ্যন্তরীণ বৃহৎ ক্ষেত্র প্যাটার্ন সমর্থন কাঠামো
◇ বিভিন্ন আকার এবং স্পেসিফিকেশন উপলব্ধ
সুবিধা
◇ এমনকি পৃষ্ঠ বা বক্রতা সহ দীর্ঘ এবং সংকীর্ণ ওয়ার্কপিস পরিচালনা করা
◇ HK উপাদানের সর্বোচ্চ তাপমাত্রা 250℃, এটি তুলতে ব্যবহার করা যেতে পারে
উচ্চ তাপমাত্রার ধাতব শীট
◇ HD উপাদানের সর্বোচ্চ তাপমাত্রা 160℃, এটি তুলতে ব্যবহার করা যেতে পারে
চিহ্ন ছাড়াই উচ্চ তাপমাত্রার কাঁচ
◇ বিভিন্ন আকার এবং আকারের ওয়ার্কপিসের জন্য উপযুক্ত
অ্যাপ্লিকেশন
◇ দ্রুত গতিতে সংকীর্ণ এবং দীর্ঘ ধাতব অংশগুলি পরিচালনা করা, সংক্ষিপ্ত চক্রের সময়
◇ বিকৃতি ছাড়াই ধাতব শীট এবং অ্যালুমিনিয়াম প্লেট পরিচালনা করা
◇ স্বয়ংচালিত স্ট্যাম্পিং ধাতব অংশগুলি পরিচালনা করা
SOB সিরিজ ওভাল সাকশন কাপ মেটাল শীট জন্য বিশেষ 0
গঠন
◇ 1.5 বেলো গঠন
◇ সাকশন কাপ এবং ফিটিং এক-টুকরা গঠন
SOB সিরিজ ওভাল সাকশন কাপ মেটাল শীট জন্য বিশেষ 1
SOB      30×60      N-G3F
①        ②      ③
① সিরিজ ②আকার ③ উপাদান & কঠোরতা
④ সংযোগ থ্রেড
SOB 30×60 N - NBR 60  G2F-G1/4মহিলা থ্রেড

40×80 HK-অতিরিক্ত উচ্চ তাপমাত্রা রাবার 65  G3F-G3/8মহিলা থ্রেড

55×110 HD-উচ্চ তাপমাত্রা/চিহ্ন মুক্ত উপাদান 60  G2M - G1/4 পুরুষ থ্রেড
70×140

M10M-M10×1.5পুরুষ থ্রেড



M14M-M14×1.5 পুরুষ থ্রেড
RA-আয়তক্ষেত্রাকার    অ্যাডাপ্টার
নির্বাচন
  মডেল সংযোগ থ্রেড
G2M		 M1M M14M G2F G3F RA
  SOB30×60N-□
  SOB40×80N-□		 SOB30×60N-G2M
SO40×80N-G2M		 SOB30×60N-M10M
SOB40×80N-M10M		 SOB30×60N-M14M
SO40×80N-M14M		 SO30×60N-G2F
SO40×80N-G2F		 SQB30×60N-G3F
SOB40×80N-G3F		 SO30×60N-RA
SOB40×80N-RA
  SOB55×110N-□
  SOB70×140N-		 SOB55×110N-G2M
SOB70×140N-G2M		 SO855×110N-M10M
SO70×140N-M10M		 SOB55×110N-M14M
SOB70×140N-M14M		 SO85×110N-G2F
SO870×140N-G2F		 SO855×110N-G3F SOBS5×110N-RA
SO870×140N-G3F SO870×140N-RA







  মডেল সংযোগ থ্রেড
G2M		 G2F G3F
  SOB30×60HK-
  SO40×80HK-□		 SOB30×60HK-G2M
SOB40×80HK-G2M		 SOB30×60HK-G2F S0B30×60HK-G3F
SOB40×80HK-G2F SO840×80HK-G3F
SOB55×110HK-□
SOB70×140HK-□		 SO85×110HK-G2M
SOB70×140HK-G2M		 SO85×110HK-G2F
SOB70×140HK-G2F		 Q855×110HK-G3F
Q870×140HK-G3F




  মডেল সংযোগ থ্রেড
G2M		 G2F G3F
  SOB30×60HD-
  SOB40×80HD-□		 SOB30×60HD-G2M
SOB40×80HD-G2M		 SOB30×60HD-G2F
SOB40×80HD-G2F		 Q830×60HD-G3F
SOB40×80HD-G3F
  SOB55×110HD-□
  SOB70×140HD-□		 SOB55×110HD-G2M SO85×110HD-G2F SQ855×110HD-G3F
SOB70×140HD-G2M SOB70×140HD-G2F Q870×140HD-G3F
প্রযুক্তিগত পরামিতি
মডেল উল্লম্ব
টানা-আউটফোর্স
N		 পার্শ্বীয়
টানা-আউটফোর্স
N		 পার্শ্বীয়
টানা-আউট  ফোর্স
(তৈলাক্ত পৃষ্ঠ)N		 অভ্যন্তরীণ
ভলিউম
সেমি³		 ন্যূনতম বক্ররেখা  ব্যাসার্ধ
এর  ওয়ার্কপিস
мм		 ওজন
g		 প্রস্তাবিত
নল  ডায়া.
мм		 MPQ
pcs
SOB30×60
SOB40×80
SO55×110
SOB70×140		 53
110
197
275		 60
118		 50
101		 8.720  2532  2633  6  1
8  1
200  183  50  50  75  8  1
295  267  100  70  117  8  1
◇ দ্রষ্টব্য: পরীক্ষার ভ্যাকুয়াম স্তর -60kPa, মসৃণ এবং পরিষ্কার পৃষ্ঠের সাথে ওয়ার্কপিস। উপরের টান-আউট ফোর্সের ডেটা নিরাপত্তা ফ্যাক্টর বিবেচনা না করে বের করা হয়েছে।
ডেটা বিভিন্ন ওয়ার্কপিস পৃষ্ঠের সাথে ভিন্ন হতে পারে
SOB সিরিজ ওভাল সাকশন কাপ মেটাল শীট জন্য বিশেষ 2
M - পুরুষ থ্রেড সংযোগ
◇ দ্রষ্টব্য: মাত্রিক সহনশীলতা GBT3672.1-2002-1 M3 রাবার পণ্যের মাত্রিক সহনশীলতা মানের সাথে সঙ্গতিপূর্ণ
