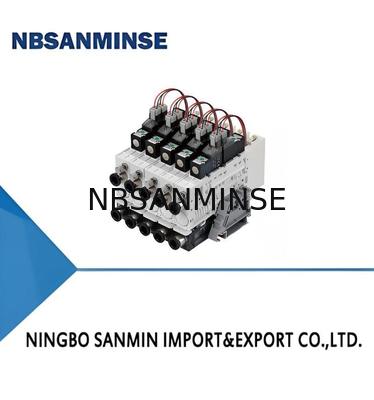

AZK সিরিজ ইন্টিগ্রেটেড ভ্যাকুয়াম জেনারেটর

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	পরিচিতিমুলক নাম:	NBSANMINSE
Model Number:	AZK-S

বিস্তারিত তথ্য
Max. vacuum level -kPa:	74	Rated air supply pressure bar:	6.0
Max. vacuum flow NL/min:	44	Specification:	S - Low vacuum level type
Air consumption NL/min:	26

পণ্যের বর্ণনা

বৈশিষ্ট্য

◇ জ্বালানি সঞ্চয়ী নকশা

◇ শক্তি সঞ্চয়কারী নিয়ন্ত্রণ ডিভাইস সহ

◇ স্বাভাবিকভাবে খোলা ভ্যাকুয়াম সরবরাহ ভালভ সহ

◇ ছোট আকার এবং হালকা ওজন। ভলিউম 85cm3

◇ স্বচ্ছ ফিল্টার ঘর

◇ একক শরীরের সঙ্গে এল সমর্থন, DIN গাইড রেল ইন্টিগ্রেটেড জন্য ইনস্টলেশন

শরীর, কেন্দ্রীভূত বায়ু সরবরাহ

সুবিধা

◇ ভ্যাকুয়াম প্রবাহ ৫০% বেড়েছে এবং বায়ু খরচ ৩০% কমেছে

◇ বায়ু খরচ 90% হ্রাস ((অ-শক্তি সঞ্চয়কারী প্রকারের তুলনায়)

◇ বিদ্যুৎ বিচ্ছিন্নতা বা বিদ্যুৎ বন্ধ করার ফলে ভ্যাকুয়াম উৎপাদনে কোন প্রভাব পড়বে না

কাজ টুকরা পতন থেকে

◇ এই যন্ত্রটি কমপ্যাক্ট এবং সরাসরি হ্যান্ডলিং সিস্টেমে লাগানো যায়

◇ পরিচ্ছন্নতা দৃশ্যমান এবং পরিবর্তন করা সহজ

◇ সহজ ইনস্টলেশন, সরাসরি বিতরণ বাক্সে ইনস্টল করা যায়

অ্যাপ্লিকেশন

◇ বায়ুরোধী এবং সামান্য হ্যান্ডলিং জন্য ইন্টিগ্রেটেড ভ্যাকুয়াম জেনারেটর

পোরাস ওয়ার্কপিস

◇ অটোমেশন সিস্টেমে ভ্যাকুয়াম উৎপাদন ও পর্যবেক্ষণ

◇ রোবট হ্যান্ডলিং অ্যাপ্লিকেশন এবং রৈখিক অক্ষের জন্য

◇ খুব অল্প সময়ের মধ্যে অ্যাপ্লিকেশনগুলি বেছে নিন এবং স্থাপন করুন

◇ এমন সিস্টেমের জন্য ব্যবহার করা হয় যেখানে কাজের টুকরোগুলির উচ্চ গতিশীল হ্যান্ডলিং প্রয়োজন

এবং সীমিত জায়গা

◇ সাধারণত সম্পূর্ণ স্বয়ংক্রিয় সিস্টেমে ছোট ছোট যন্ত্রাংশ পরিচালনার জন্য ব্যবহৃত হয়

কাঠামো - ভ্যাকুয়াম উৎস টাইপ সহ

(ভ্যাকুয়াম জেনারেটরের ধরন)

◇ (১) ভ্যাকুয়াম সরবরাহের ভালভ

◇ (2) ভ্যাকুয়াম রিলিজ ভালভ

◇ (3) ভ্যাকুয়াম চাপ সুইচ

◇ (4) ভ্যাকুয়াম রিলিজ রেজল্যুশন ভালভ

◇ (5) বায়ু সরবরাহের বন্দর

◇ (৬) সিলিন্সার

◇ (7) ভ্যাকুয়াম পোর্ট

◇ (8) ভ্যাকুয়াম ফিল্টার

◇ (9) ডিআইএন গাইড রেল ইনস্টলেশন

কাঠামো - ভ্যাকুয়াম উৎস ছাড়া

(ভ্যাকুয়াম পাম্পের ধরন)

◇ (১) ভ্যাকুয়াম সরবরাহের ভালভ

◇ (2) ভ্যাকুয়াম রিলিজ ভালভ

◇ (3) ভ্যাকুয়াম চাপ সুইচ

◇ (4) ভ্যাকুয়াম রিলিজ রেজল্যুশন ভালভ

◇ (5) বায়ু সরবরাহের বন্দর

◇ (6) ভ্যাকুয়াম পাম্প সংযোগকারী

◇ (7) ভ্যাকুয়াম পোর্ট

◇ (8) ভ্যাকুয়াম ফিল্টার

◇ (9) ডিআইএন গাইড রেল ইনস্টলেশন

কিভাবে অর্ডার করবেন

এজেডকে -S×8-NO - এন-ডি
① ② ③ ④ ⑤ ⑥
১টি সিরিজ	স্পেসিফিকেশন	③স্ট্যাক	4নিয়ন্ত্রণ ভালভের স্পেসিফিকেশন
এজেডকে	৫-নিম্ন ভ্যাকুয়াম স্তরের প্রকার	নাইল-একক দেহ	শূন্য - সরবরাহের ভালভ এনসি + রিলিজ ভালভ এনসি
	এক্স-হাই ভ্যাকুয়াম লেভেল টাইপ পি-নিম্ন বায়ু সরবরাহ চাপ এবং	23	NO-আউটপুট ভালভ NO+আউটপুট ভালভ NC (লিড তারের দৈর্ঘ্য 300mm, পাওয়ার সাপ্লাই DC24V)
	উচ্চ ভ্যাকুয়াম স্তর প্রকার	...
	এল-লার্জ ফ্লোটাইপ	8
	বি-ভ্যাকুয়াম পাম্পের ধরন
⑤ভ্যাকুয়াম স্যুইচ		⑥ব্র্যাকেট
শূন্য-বাতিল শূন্য সুইচ		শূন্য - একক বায়ু সরবরাহ,ক্রেট ছাড়া
এন -এনপিএন,এনার্জি সেভিং ফাংশন ছাড়া		F - একক বায়ু সরবরাহ,ক্রেট (একক শরীর) সহ
P-PNP,এনার্জি সেভিং ফাংশন ছাড়া		D - একক বায়ু সরবরাহ, গাইড রেল ইনস্টলেশন (সংহত)
এনই-এনপিএন, শক্তি সঞ্চয় ফাংশন সহ		ডিপি-সেন্ট্রা লিজড এয়ার সাপ্লাই,গাইড রেল ইনস্টলেশন ((ইন্টিগ্রেটেড)
পিই-পিএনপি,এনার্জি সাশ্রয় ফাংশন সহ

◇ দ্রষ্টব্যঃ ১. শুধুমাত্র এনই/পিইতে শক্তি সঞ্চয় করার জন্য চেক ভালভ রয়েছে, অন্যগুলোতে চেক ভালভ নেই

2. এল-বড় প্রবাহ টাইপ এবং বি-ভ্যাকুয়াম পাম্প টাইপ জন্য শক্তি সঞ্চয় ফাংশন ঐচ্ছিক নয়

3. কেন্দ্রীয় বায়ু সরবরাহ বি-ভ্যাকুয়াম পাম্প টাইপ জন্য ঐচ্ছিক নয়

প্রযুক্তিগত পরামিতি

মডেল	বায়ু সরবরাহ পাখি চাপ পরিসীমা বার	এড বায়ু সরবরাহ চাপ বার	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ	ম্যাক্স. ভ্যাকুয়াম প্রবাহ NL/min	ম্যাক্স. বিরতি প্রবাহ হার NL/min	বায়ু খরচ NL/min	শব্দ স্তর ডিবি ((এ)	ছাড়া চাপ স্যুইচ	ওজন জি সঙ্গে চাপ স্যুইচ	পরামর্শ বায়ু সরবরাহ বন্দর পি	মেরামত করা নল d ভ্যাকুয়াম পাম্প সংযোগকারী	আইএ। (মিমি) ভ্যাকুয়াম পোর্ট ভি
AZK-S	3.0~60	6.0	74	44	60	26	৬৫-৭০	88.5	102.5	φ6	-	φ6
AZK-X	3.0~60	5.0	91	41	54	29	৬৫-৭০	88.5	102.5	中6	-	φ6
AZK-P	3.0~60	3.7	88	40	46	32	৬৫-৭০	88.5	102.5	φ6	-	φ6
AZK-L	3.0~60	5.0	90	68	48	85	৭৪-৮০	102	114	φ6	-	φ8
AZK-B	3.0~60	-	-	35	-		-	101.5	113.5	φ4	φ6	φ6

◇ দ্রষ্টব্যঃ 35NL/মিনিট হল AZK-B, AZK-L বাহ্যিক সাইলেন্সারের সর্বোচ্চ অনুমোদিত প্রবাহ

ভ্যাকুয়াম প্রবাহ ((NL/min) বিভিন্ন ভ্যাকুয়াম স্তরে ((-kPa)

মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ NL/min	0	10	20	30	40	50	60	70	80	90	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ
AZK-S	6.0	26	44.0	38.0	32.0	22.0	12.0	10.0	8.5	4.0	-	-	74
AZK-X	5.0	29	41.0	36.0	26.0	13.7	11.0	9.3	6.6	4.6	2.7	2.0	91
AZK-P	3.7	32	40.0	35.0	25.2	17.7	10.9	8.0	5.6	4.2	1.5	1.0	88
AZK-L	5.0	85	68.0	62.0	42.0	26.0	20.6	16.2	9.0	7.2	7.2	5.0	90

বিভিন্ন ভ্যাকুয়াম লেভেল পৌঁছানোর জন্য ইভাকুয়েশন সময় ((s/L)) ((-kPa)

মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ NL/min	10	20	30	40	50	60	70	80	90	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ
AZK-S	6.0	26	0.01	0.19	0.50	1.02	1.72	2.60	3.88	-	-	74
AZK-X	5.0	29	0.02	0.14	0.47	0.96	1.56	2.50	3.87	6.00		91
AZK-P	3.7	32	0.05	0.30	0.71	1.26	1.95	2.97	4.49	6.95	-	88
AZK-L	5.0	85	0.06	0.16	0.33	0.60	0.95	1.43	2.14	3.03	6.16	90

প্রযুক্তিগত পরামিতি-চাপ সুইচ

মডেল	ZPDC-□	ZPDC-□-E
চাপ পরিসীমা	-১০০-১০০ কেপিএ	-১০০-১০০ কেপিএ
সেটিং চাপ পরিসীমা	-১০৫-১০৫ কেপিএ	-১০৫-১০৫ কেপিএ
প্রমাণ চাপ	৫০০ কেপিএ	৫০০ কেপিএ
সাধারণ গ্যাস	বায়ু, অ- ক্ষয়কারী, জ্বলনযোগ্য গ্যাস	বায়ু, অ ক্ষয়কারী, অ জ্বলনযোগ্য গ্যাস
শক্তি সরবরাহ ভোল্টেজ	২৪ ভোল্ট ডিসি±১০%, রিপল ((পি-পি) ১০% বা তার কম	24 ভোল্ট Dc±10%, RIPPLE ((P-P) 10% বা তার কম
বর্তমান খরচ	≤40mA ((লোড ছাড়াই)	≤40mA ((লোড ছাড়াই)
সুইচআউটপুট আউটপুট মোড	২এনপিএন বা ২এনপিএন ওপেন ক্যালকুলেটর আউটপুট + ১-৫ ভোল্ট লিনিয়ার অ্যানালগ আউটপুট	1NPN বা 1PNP খোলা সংগ্রাহকের আউটপুট
সর্বাধিক লোড বর্তমান	১২৫ এমএ	১২৫ এমএ
সর্বাধিক সরবরাহ ভোল্টেজ	30V DC ((NPN) 24V DC ((PNP)	২৪ ভোল্ট ডিসি
অবশিষ্ট ভোল্টেজ	≤1.5V	≤1.5V
প্রতিক্রিয়া সময়	≤2.5ms ((চ্যাটারিং-প্রুফ) ফাংশনঃ ২৫ms, ১০০ms,	≤২.৫ এমএস ((চ্যাট্রিং-প্রুফ ফাংশনঃ2.5 মিমি, 20 মিমি,
	250ms,500ms,1000ms,1500ms নির্বাচনযোগ্য)	১০০,৫০০,১০০০,১৯৯৯ নির্বাচনযোগ্য)
আউটপুট ছোট সার্কিট সুরক্ষা	হ্যাঁ।	আউট সুইচঃহ্যাঁ;ভি-সোল/ডি-সোলঃনা
পুনরাবৃত্তিযোগ্য	±0.2%F.S. ±1 ডিজিট
প্রদর্শন	32LED7 সেগমেন্ট ডিসপ্লে ((লাল) ডিসপ্লে ((স্যাম্পলিং রেট:5times/sec)
সূচক সঠিকতা	± 2% F.S. ± 1 ডিজিট
স্যুইচ চালু সূচক	OUT1: সবুজ/OUT2: লাল
পরিবেশগত প্রতিরোধ আইপি গ্রেড	আইপি৪০
পরিবেশে temp.range	অপারেশনঃ0~50°C
দাঁড়াও। ভোল্টেজ	1000VAC in 1minute ((হাউস এবং সীসা তারের মধ্যে)
বিচ্ছিন্নতা প্রতিরোধ	50MΩ মিনিট. (500V DC এ,হাউস এবং সীসা তারের মধ্যে)
তাপমাত্রা বৈশিষ্ট্য	± 2% F.S. (তাপমাত্রার পরিসীমা 0 ~ 50°C)
লিড তারের	তেল প্রতিরোধী পিভিসি ক্যাবল ((0.15mm2)
