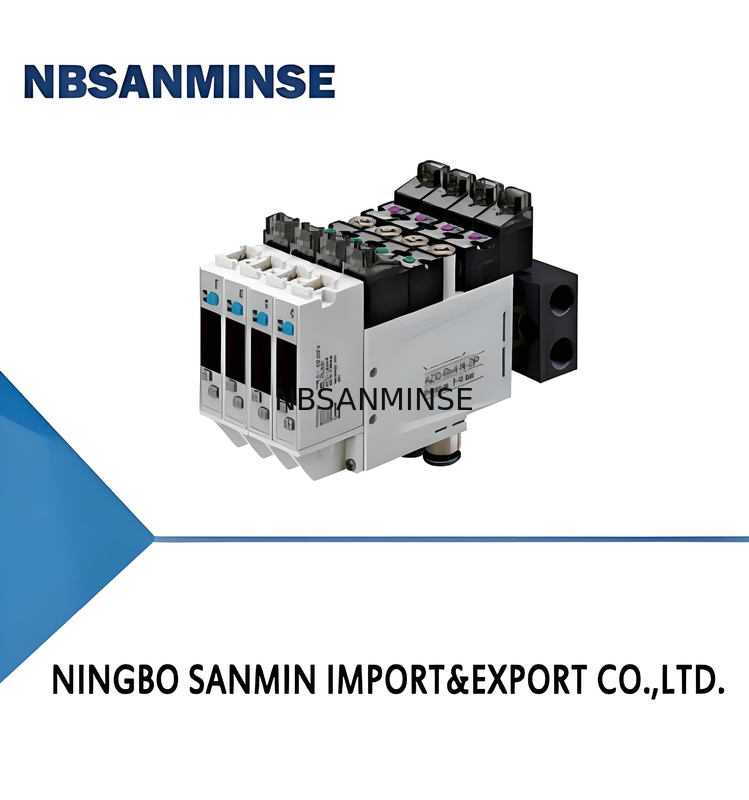

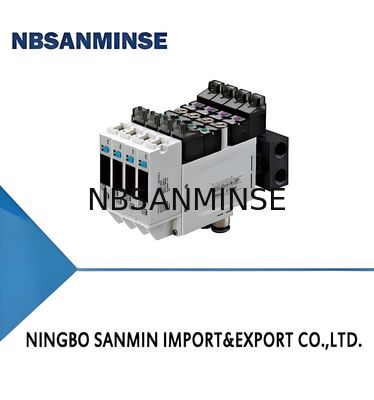

AZQ Series Mini Integrated Vacuum Generator

এখন যোগাযোগ

AZQ সিরিজ মিনি ইন্টিগ্রেটেড ভ্যাকুয়াম জেনারেটর

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	পরিচিতিমুলক নাম:	NBSANMINSE
Model Number:	AZQ-X

বিস্তারিত তথ্য
Specifications:	X - High vacuum level type	Air supply pressure range bar:	3.0~6.0
Max. vacuum level -kPa:	91	Max. vacuum flow NL/min:	12
Air consumption NL/min:	8.2

পণ্যের বর্ণনা

বৈশিষ্ট্য

◇ একাধিক নল নকশা

◇ ছোট আকার এবং হালকা ওজন। ভলিউম 43.5cm3

◇ কেন্দ্রীভূত বায়ু সরবরাহ

◇ কোন শব্দ নেই (ভ্যাকুয়াম পাম্পের ধরন)

◇ ডিজিটাল ভ্যাকুয়াম চাপ সুইচ সহ

সুবিধা

◇ এই যন্ত্রটি কমপ্যাক্ট এবং সরাসরি হ্যান্ডলিং সিস্টেমে লাগানো যায়

◇ সহজ ইনস্টলেশন, সরাসরি বিতরণ বাক্সে ইনস্টল করা যায়

◇ ভ্যাকুয়াম পাম্পের ধরন কেন্দ্রীয় ভ্যাকুয়াম স্টেশন সিস্টেমের জন্য উপযুক্ত

অ্যাপ্লিকেশন

◇ অটোমেশন সিস্টেমে ভ্যাকুয়াম উৎপাদন ও পর্যবেক্ষণ

◇ রোবট হ্যান্ডলিং অ্যাপ্লিকেশন এবং রৈখিক অক্ষের জন্য

◇ খুব অল্প সময়ের মধ্যে অ্যাপ্লিকেশনগুলি বেছে নিন এবং স্থাপন করুন

◇ এমন সিস্টেমের জন্য ব্যবহার করা হয় যেখানে কাজের টুকরোগুলির উচ্চ গতিশীল হ্যান্ডলিং প্রয়োজন

এবং সীমিত জায়গা

◇ সাধারণত সম্পূর্ণ স্বয়ংক্রিয় সিস্টেমে ছোট ছোট যন্ত্রাংশ পরিচালনার জন্য ব্যবহৃত হয়

ভ্যাকুয়াম উৎস ছাড়া

(ভ্যাকুয়াম পাম্পের ধরন)

◇(1) ভ্যাকুয়াম রিলিজ ভালভ

◇(2) ভ্যাকুয়াম রিলিজ সমন্বয় ভালভ

◇(3) ভ্যাকুয়াম সরবরাহ ভালভ

◇(4) ভ্যাকুয়াম চাপ সুইচ

◇(5) বায়ু সরবরাহ পোর্ট

◇(6) ভ্যাকুয়াম পাম্প সংযোগকারী

◇(7) ভ্যাকুয়াম পোর্ট

ভ্যাকুয়াম উৎস প্রকারের

(ভ্যাকুয়াম জেনারেটরের ধরন)

◇(1) ভ্যাকুয়াম রিলিজ ভালভ

◇(2) ভ্যাকুয়াম রিলিজ সমন্বয় ভালভ

◇(3) ভ্যাকুয়াম সরবরাহ ভালভ

◇(4) ভ্যাকুয়াম চাপ সুইচ

◇(5) বায়ু সরবরাহ পোর্ট

◇(6) নির্গমন পোর্ট

◇(7) ভ্যাকুয়াম পোর্ট

কিভাবে অর্ডার করবেন

AZQ - T × 8 - N - DP
① ② ③ ④ ⑤

১টি সিরিজ

2 স্পেসিফিকেশন

3স্ট্যাক

৪ভ্যাকুয়াম সুইচ

⑤বায়ু সরবরাহ

এজিকিউ

এক্স-হাই ভ্যাকুয়াম লেভেল টাইপ

নাইল-একক দেহ

N-2NPN আউটপুট+1 এনালগ আউটপুট ((1~5V)

শূন্য-ব্যক্তিগত বায়ু সরবরাহ

টি-লার্জ ফ্লো টাইপ

P-2PNP আউটপুট+1 এনালগ আউটপুট ((1~5V)

ডিপি-কেন্দ্রিক বায়ু সরবরাহ

বি-ভ্যাকুয়াম পাম্প

◇উল্লেখ্যঃ1ভ্যাকুয়াম জেনারেটরের ধনাত্মক চাপ বায়ু সরবরাহের জন্য 5um বা তার কম পরিস্রাবণ নির্ভুলতার সাথে একটি বায়ু ফিল্টার ইনস্টল করার পরামর্শ দেওয়া হয়

(তেল কুয়াশা ফিল্টার ছাড়া)

2. ভ্যাকুয়াম পাম্প টাইপ জন্য, প্রস্তাবিত স্ট্যাক পরিমাণ 6PCs হয়. সর্বাধিক ভ্যাকুয়াম প্রবাহ হার যদি স্ট্যাক Bx7 হয় একটি হ্রাস হবে

এবং Bx8. দয়া করে নিম্নলিখিত পরামিতিগুলি দেখুনঃ

31NL/মিনিট হল AZQ-Bx7 এর একক স্ট্যাকের সর্বোচ্চ অনুমোদিত প্রবাহ

28NL/মিনিট হল AZQ-Bx8 এর একক স্ট্যাকের সর্বোচ্চ অনুমোদিত প্রবাহ

প্রযুক্তিগত পরামিতি

বায়ু সরবরাহ
চাপ পরিসীমা
বার

রেটযুক্ত
বায়ু সরবরাহ চাপ
বার

ম্যাক্স.
ভ্যাকুয়াম স্তর
- কেপিএ

ম্যাক্স.
ভ্যাকুয়াম প্রবাহ
NL/min

বায়ু
খরচ
NL/min

শব্দ
ডিবি ((এ)

ওজন
জি

পরামর্শ
বায়ু সরবরাহ
পোর্ট

মেরামত করা
ভ্যাকুয়াম
পোর্ট ভি

নল  দিন। (মিমি)
ভ্যাকুয়াম  পাম্প
   সংযোগকারী

AZQ-X

3.0~60

৬৪ থেকে ৭০

AZQ-T

3.0~60

৬৪ থেকে ৭০

AZQ-B

3.0~60

৩৫ ((নোট)

◇ দ্রষ্টব্যঃ 35NL/মিনিট হল AZQ-Bx6 এর একক স্ট্যাকের সর্বোচ্চ অনুমোদিত পাস ফ্লো

ভ্যাকুয়াম প্রবাহ ((NL/min) বিভিন্ন ভ্যাকুয়াম স্তরে ((-kPa)

মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ NL/min	0	10	20	30	40	50	60	70	80	90	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ
AZQ-X	5.0	8.2	1216	9.5 14.5	6.4 10.7	5.6 9.1	5.1 8.0	4.4 6.7	3.2 4.8	2.1 2.8	0.9 一		90
AZQ-T	4.5	15.5											84

বিভিন্ন ভ্যাকুয়াম লেভেল পৌঁছানোর জন্য ইভাকুয়েশন সময় ((s/L)) ((-kPa)

মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ NL/min	10	20	30	40	50	60	70	80	90	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ
AZQ-X	5.0	8.2	0.49	1.37	2.90	4.70	6.98	10.03	14.90	23.20	59.52	90
AZQ-T	4.5	15.5	0.34	0.76	1.51	2.40	3.76	5.61	8.94	16.86		84

প্রযুক্তিগত পরামিতি-চাপ সুইচ

মডেল ZPDC-□
চাপ পরিসীমা		-১০০-১০০ কেপিএ
সেটিং চাপ পরিসীমা		-১০৫-১০৫ কেপিএ
প্রমাণ চাপ		৫০০ কেপিএ
সাধারণ গ্যাস		বায়ু, অ ক্ষয়কারী, অ জ্বলনযোগ্য গ্যাস
শক্তি সরবরাহ ভোল্টেজ		১২-২৪ ভোল্ট ডিসি±১০%, রিপল ((পি-পি) ১০% বা তার কম
বর্তমান খরচ		s40mA ((বিহীন) লোড)
সুইচআউটপুট আউটপুট মোড		2NPN বা 2PNP খোলা সংগ্রাহক আউটপুট+1 ~ 5V লিনিয়ার অ্যানালগ আউটপুট
সর্বাধিক. লোডকরেন্ট		১২৫ এমএ
সর্বাধিক সরবরাহ ভোল্টেজ		30V DC ((NPN) 24V DC ((PNP)
অবশিষ্ট ভোল্টেজ		≤1.5V
প্রতিক্রিয়া সময়		≤2.5ms ((চ্যাট্রিং-প্রমাণ ফাংশন 25ms,100ms,
		250ms,500ms,1000ms,1500ms নির্বাচনযোগ্য)
আউটপুট ছোট ড্রাইভিং সুরক্ষা		হ্যাঁ।
পুনরাবৃত্তিযোগ্য		±0.2%F5. ± 1 ডিজিট
প্রদর্শন		36LED7 সেগমেন্ট ডিসপ্লে ((লাল) ডিসপ্লে ((স্যাম্পলিং রেট:5 বার/সেকেন্ড)
সূচক সঠিকতা		±২% F।5. ± 1 ডিজিট পরিবেষ্টিত তাপমাত্রায়ঃ 25±3°C
স্যুইচ চালু সূচক		OUT1: সবুজ/OUT2: লাল
পরিবেশগত প্রতিরোধ	আইপি গ্রেড	আইপি৪০
পরিবেশে temp.range		অপারেশনঃ0~50°C
দাঁড়াও। ভোল্টেজ		1000VAC১ মিনিটে (হাউস এবং সীসা তারের মধ্যে)
বিচ্ছিন্নতা প্রতিরোধ		50M0 min. (500V DC এ,হাউস এবং সীসা তারের মধ্যে)
তাপমাত্রা বৈশিষ্ট্য		±২% F।5. (০-৫০°সি তাপমাত্রা পরিসরে)
লিড তারের		তেল প্রতিরোধী পিভিসি ক্যাবল ((0.15mm2)

আউটপুট সার্কিট তারের চিত্র

কেন্দ্রীয় বায়ু সরবরাহের মাত্রা ((মিমি)

মাত্রা ((মিমি)
