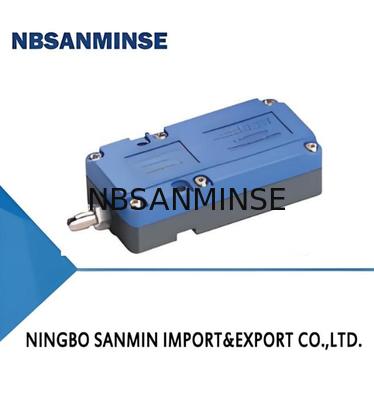

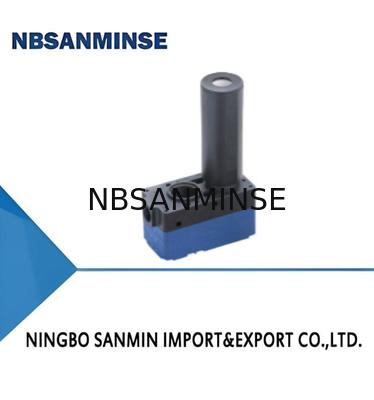

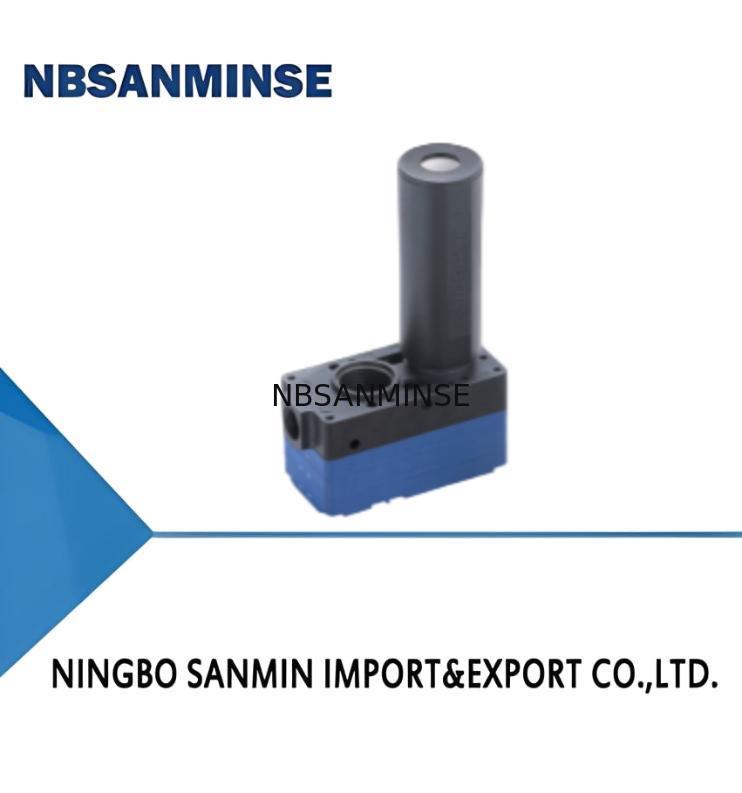

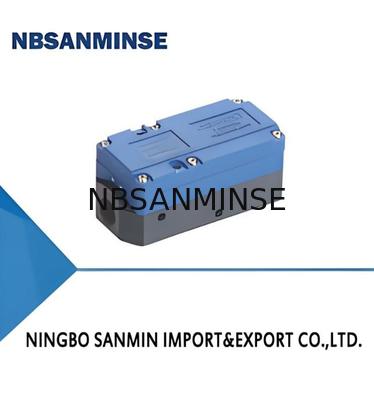

ABM/ABX সিরিজের মিনি ভ্যাকুয়াম জেনারেটর

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	পরিচিতিমুলক নাম:	NBSANMINSE
Model Number:	ABM5,ABX5

বিস্তারিত তথ্য
Air supply pressure range bar:	4.5~6.0	Max. vacuum level -kPa:	85
Max. vacuum flow NL/min:	35~37	Air consumption NL/min:	12~20
Noise level dB(A):	50~65

পণ্যের বর্ণনা

বৈশিষ্ট্য

◇ জ্বালানি সঞ্চয়ী নকশা

◇ ছোট আকার, হালকা ওজন, সরাসরি শোষণ কাপের সাথে সংযুক্ত করা যেতে পারে

◇ বিমান বন্দরের বিভিন্ন স্পেসিফিকেশন ((A,NA,B,NB,C,NC)

◇ অন্তর্নির্মিত নীরবতা এবং বাহ্যিক নীরবতা ঐচ্ছিক

সুবিধা

◇ এটি কম বায়ু খরচ করার অবস্থায় আরও বেশি ভ্যাকুয়াম প্রবাহ তৈরি করতে পারে

◇ যেখানে ইনস্টলেশনের স্থান ও ওজন সীমিত

◇ উপযুক্ত পোর্ট সংযোগের স্পেসিফিকেশনগুলি

সাইটের প্রয়োজনীয়তা

◇ এটি বিভিন্ন কাজের ক্ষেত্রে ভ্যাকুয়াম প্রবাহের বিভিন্ন প্রয়োজনীয়তা পূরণ করতে পারে

শর্ত

◇ পণ্যের গোলমাল অনেক কম করুন

অ্যাপ্লিকেশন

◇ সর্বজনীন ভ্যাকুয়াম জেনারেটর, যা বহুল ব্যবহৃত হয় সব ধরনের ভ্যাকুয়াম সিস্টেমে

◇ ধাতব প্লেট হ্যান্ডলিং, প্যাকেজিং মেশিন, ইনজেকশন ছাঁচনির্মাণের জন্য উপযুক্ত

এবং শিল্প রোবট প্রযুক্তি ক্ষেত্র

কাঠামো

◇ (1)এআইআর সরবরাহ বন্দর

◇ (2)Vঅ্যাকুয়াম পোর্ট

◇ (3)ইহাউস্ট বন্দর

◇(৪)ভ্যাকুয়াম ফিল্টার

◇ (5)সাইলেন্সার

কিভাবে অর্ডার করবেন

এবিএম 10 - বি-এফ

① ② ③ ④

১টি সিরিজ

স্পেসিফিকেশন

বন্দর সংযোগ

4সিলিং

এবিএম-ইউনিভার্সাল টাইপ ((-85kPa)

এ এন এ

নল-ডিফল্ট,এনবিআর

ABX-High vacuum leveltype ((-92kPa)

বি এন বি

এফ-ফ্লুরিন কাঁচামাল

সি এন সি

ই-ইপিডিএম

(টেবিল ১ দেখুন)

পোর্ট সংযোগ টেবিল1

বন্দর সংযোগ

বায়ু সরবরাহ বন্দর

ভ্যাকুয়াম বন্দর

নিষ্কাশন বন্দর

প্রযোজ্য ভ্যাকুয়াম জেনারেটর

এ

এম৫-৬

G1/8

অভ্যন্তরীণ সিলিন্সার

এবিএম-৫,10 ABX5,10

এম৫-৬

এনপিএসএফ১/৮

অভ্যন্তরীণ সাইলেন্সার

এবিএম-৫,10 ABX5,10

বি

G1/8

জি৩/৮

অভ্যন্তরীণ সাইলেন্সার

এবিএম-৫,10,20,30 ABX5,10,20,30

নোট

এনপিএসএফ১/৮

NPSF3/8

অভ্যন্তরীণ সাইলেন্সার

এবিএম-৫,10,20,30 ABX5,10,20,30

সি

G1/8

জি৩/৮

বাহ্যিক সাইলেন্সার

এবিএম-৫,10,20,30 ABX5,10,20,30

এন সি

এনপিএসএফ১/৮

NPSF3/8

বাহ্যিক সাইলেন্সার

এবিএম-৫,10,20,30 ABX5,10,20,30

নির্বাচন-এবিএম

মডেল/
স্পেসিফিকেশন

এ

বি

নোট

সি

এন সি

ABM5-□

ABM5-A

ABM5-NA

ABM5-B

ABM5-NB

ABM5-C

ABM5-NC

এবিএম১০-□

ABM10-A

ABM10-NA

ABM10-B

ABM10-NB

ABM10-C

ABM10-NC

এবিএম২০-□

ABM20-B

ABM20-NB

ABM20-C

ABM20-NC

এবিএম৩০-□

ABM30-B

ABM30-NB

ABM30-C

ABM30-NC

নির্বাচন-ABX

মডেল/
স্পেসিফিকেশন

এ

বি

নোট

সি

এন সি

ABX5-□

ABX5-A

ABX5-NA

ABX5-B

ABX5-NB

ABX5-C

ABX5-NC

ABX10-□

ABX10-A

ABX10-NA

ABX10-B

ABX10-NB

ABX10-C

ABX10-NC

ABX20-□

ABX20-B

ABX20-NB

ABX20-C

ABX20-NC

ABX30-□

ABX30-B

ABX30-NB

ABX30-C

ABX30-NC

প্রযুক্তিগত পরামিতি-এবিএম

মডেল	বায়ু সরবরাহ চাপ পরিসীমা বার	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ	ম্যাক্স. ভ্যাকুয়াম প্রবাহ NL/min	বায়ু খরচ NL/min	শব্দ স্তর ডিবি ((এ)	কাজ তাপমাত্রা °C	পরামর্শ বায়ু সরবরাহ পোর্ট	মেরামত করা হস দিন ভ্যাকুয়াম পোর্ট ভি
এবিএম৫	4.৫-৬।0	85	৩৫ থেকে ৩৭	১২ থেকে ২০	৫০-৬৫	- ২০ থেকে ৮০	φ6	φ8
এবিএম১০	4.৫-৬।0	85	৭০-৭৫	২৮ থেকে ৪২	৫৫-৬৮	- ২০ থেকে ৮০	φ6	φ১০
ABM20	4.৫-৬।0	85	১৪১-১৫০	৫৫-৮৫	৬০-৬৮	- ২০ থেকে ৮০	φ8	φ১২
এবিএম৩০	4.৫-৬।0	85	১৭৫-২২০	৮৭-১২৫	৬০-৬৮	- ২০ থেকে ৮০	φ১০	φ১২

প্রযুক্তিগত পরামিতি-ABX

মডেল	বায়ু সরবরাহ চাপ পরিসীমা বার	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ	ম্যাক্স. ভ্যাকুয়াম প্রবাহ NL/min	বায়ু খরচ NL/min	শব্দ স্তর ডিবি ((এ)	কাজ তাপমাত্রা °C	পরামর্শ বায়ু সরবরাহ পোর্ট	মেরামত করা পায়ের পাতার মোজাবিশেষ. মিমি ভ্যাকুয়াম পোর্ট ভি
ABX5	4.৫-৬।0	92	৩০-৩২	১৮-২২	৫০-৬৫	- ২০ থেকে ৮০	φ6	φ ৮
ABX10	4.৫-৬।0	92	৫২ থেকে ৬৩	৩১-৪০	৫৫-৬৮	- ২০ থেকে ৮০	φ6	φ১০
ABX20	4.৫-৬।0	92	১১০-১২৫	৭৯-৮৯	৬০-৬৯	- ২০ থেকে ৮০	φ8	φ১২
ABX30	4.৫-৬।0	92	১৮০-১৮৫	১২৮-১৩৭	৬০-৬৯	- ২০ থেকে ৮০	φ১০	φ১২

◇ দ্রষ্টব্যঃ বায়ু সরবরাহের সর্বাধিক চাপ ৭.০ বার

ভ্যাকুয়াম প্রবাহ ((NL/min) বিভিন্ন ভ্যাকুয়াম স্তরে ((-kPa)

মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ NL/min	0	10	20	30	40	50	60	70	80	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ
এবিএম৫	4.5	12	35.0	20.5	12.0	10.5	8.5	6.5	4.5	2.5	0.8	85
এবিএম১০	4.5	28	70.0	40.5	25.0	21.0	18.0	14.0	9.5	5.0	1.3	85
ABM20	4.5	55	141.0	77.0	45.0	39.5	29.5	25.0	17.5	12.0	3.0	85
এবিএম৩০	4.5	87	175.0	105.0	70.0	63.0	53.0	40.0	26.0	14.0	6.5	85
এবিএম৫	6.0	20	37.0	25.0	15.5	12.0	8.0	6.0	4.0	2.7	0.6	85
এবিএম১০	6.0	42	75.0	55.0	27.0	20.0	18.0	12.0	9.0	5.0	2.0	85
ABM20	6.0	85	150.0	100.0	55.0	38.0	30.0	24.0	16.0	11.0	3.2	85
এবিএম৩০	6.0	125	220.0	150.0	81.0	65.0	50.0	38.0	27.0	18.0	5.0	85

বিভিন্ন ভ্যাকুয়াম লেভেল পৌঁছানোর জন্য ইভাকুয়েশন সময় ((s/L)) ((-kPa)

মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ NL/min	10	20	30	40	50	60	70	80	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ
এবিএম৫	4.5	12	0.11	0.42	0.95	1.66	2.50	3.65	5.25	7.89	85
এবিএম১০	4.5	28	0.08	0.20	0.44	0.80	1.24	1.80	2.55	3.80	85
ABM20	4.5	55	0.04	0.12	0.23	0.41	0.65	0.93	1.33	2.03	85
এবিএম৩০	4.5	87	0.03	0.09	0.16	0.27	0.43	0.66	0.95	1.43	85
এবিএম৫	6.0	20	0.13	0.51	1.15	1.93	2.87	4.09	5.84	10.46	85
এবিএম১০	6.0	42	0.03	0.23	0.53	0.92	1.37	1.95	2.77	4.62	85
ABM20	6.0	85	0.02	0.15	0.28	0.46	0.71	1.02	1.48	2.55	85
এবিএম৩০	6.0	125	0.02	0.08	0.14	0.31	0.49	0.69	1.02	1.75	85

ভ্যাকুয়াম প্রবাহ ((NL/min) বিভিন্ন ভ্যাকুয়াম স্তরে ((-kPa)

মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ NL/min	0	10	20	30	40	50	60	70	80	90	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ
ABX5	4.5	18	30.0	13.0	7.5	7.0	6.0	5.0	4.0	3.2	1.8	0.4	92
ABX10	4.5	31	52.0	240	18.0	15.0	13.0	10.5	8.0	6.0	2.5	0.8	92
ABX20	4.5	79	100.0	46.0	34.0	30.5	25.0	21.0	17.0	10.5	5.0	1.6	92
ABX30	5.0	128	180.0	95.0	55.0	45.5	40.5	30.5	25.0	19.0	11.5	3.0	92
ABX5	6.0	22	32.0	20.0	8.5	7.5	6.0	5.0	4.0	3.0	1.5	0.15	92
ABX10	6.0	40	63.0	36.0	18.0	16.0	12.5	10.5	8.5	6.0	3.5	0.5	92
ABX20	6.0	89	125.0	73.0	35.0	30.0	25.0	22.0	18.0	12.0	7.0	0.9	92
ABX30	6.0	137	185.0	103.0	51.0	46.0	38.0	31.0	25.0	19.0	12.0	1.8	92

বিভিন্ন ভ্যাকুয়াম লেভেল পৌঁছানোর জন্য ইভাকুয়েশন সময় ((s/L)) ((-kPa)

মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ NL/min	10	20	30	40	50	60	70	80	90	ম্যাক্স. ভ্যাকুয়াম স্তর - কেপিএ
ABX5	4.5	18	0.13	0.60	1.26	2.30	3.20	4.50	6.15	8.50	15.50	92
ABX10	4.5	31	011	0.30	0.65	1.10	1.55	2.15	2.85	4.70	10.20	92
ABX20	4.5	79	0.09	0.16	0.32	0.55	0.80	1.50	1.80	2.70	5.00	92
ABX30	5.0	128	0.06	0.12	0.23	0.36	0.53	0.76	1.10	1.60	2.90	92
ABX5	6.0	22	015	0.71	1.52	2.54	3.72	5.12	6.95	9.70	21.00	92
ABX10	6.0	40	0.09	0.32	0.71	1.18	1.74	2.40	3.26	4.55	10.20	92
ABX20	6.0	89	0.05	0.15	0.31	0.52	0.77	1.08	1.54	2.15	4.92	92
ABX30	6.0	137	0.03	0.13	0.23	0.38	0.58	0.82	1.11	1.54	3.00	92

মাত্রা ((মিমি)

ডিপরিমাপ(মিমি)

মেরামতের কিট
