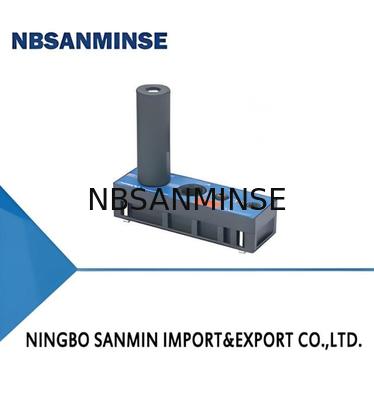

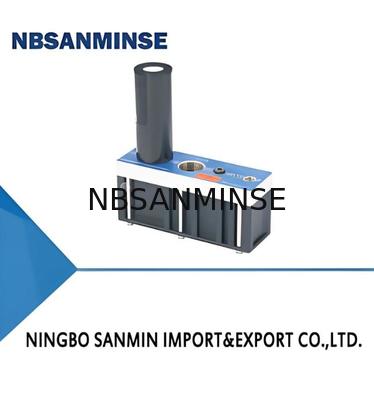

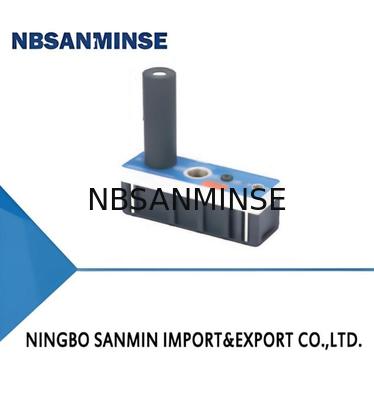

AM/AL/AH Series Multistage Vacuum Generator

এখন যোগাযোগ

AM/AL/AH সিরিজের মাল্টি স্টেজ ভ্যাকুয়াম জেনারেটর

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	পরিচিতিমুলক নাম:	NBSANMINSE
Model Number:	AM25L

বিস্তারিত তথ্য
Rated air supplypressure bar:	6.0	Max. vacuumlevel -kPa:	81
Max. vacuumflow NL/min:	360	Air consumption NL/min:	105
Noise level dB(A):	81

পণ্যের বর্ণনা

বৈশিষ্ট্য

◇ শক্তি-দক্ষ মাল্টিস্টেজ অগ্রভাগ ডিজাইন

◇ এটির খুব শক্তিশালী স্তন্যপান ক্ষমতা রয়েছে

Air বায়ু সরবরাহ বন্দর এবং ভ্যাকুয়াম পোর্টের বিভিন্ন স্পেসিফিকেশন

◇ শক্তি সঞ্চয় সিস্টেম (এস) al চ্ছিক

সুবিধা

◇ কম ভ্যাকুয়াম স্তরের পরিসরে দ্রুত সরিয়ে নেওয়া, ব্যয় হ্রাস এবং সংক্ষিপ্ত

কাজ চক্র

◇ এটি বড় ভ্যাকুয়াম প্রবাহ উত্পাদন করতে পারে, সমস্ত ছিদ্রযুক্ত ওয়ার্কপিসগুলি দ্রুত পরিচালনা করতে পারে

এবং নিরাপদে

◇ বিভিন্ন থ্রেড স্পেসিফিকেশন ব্যবহার করা যেতে পারে

Air এয়ারটাইট ওয়ার্কপিসগুলি পরিচালনা করার সময় সংকুচিত বায়ু খরচ সংরক্ষণ করুন

অ্যাপ্লিকেশন

◇ মাল্টিস্টেজ ভ্যাকুয়াম জেনারেটর কার্টনগুলি পরিচালনা করার জন্য উপযুক্ত,

প্যাকেজিং উপকরণ এবং ছিদ্রযুক্ত উপকরণ

Working ওয়ার্কিংকন্ডিশনের জন্য ব্যবহৃত ভ্যাকুয়াম প্রবাহ, দ্রুত সরিয়ে নেওয়া প্রয়োজন

এবং কম বায়ু খরচ

কাঠামো

◇(1) প্রধান দেহ

◇ (2) ভ্যাকুয়াম সনাক্তকরণ বন্দর

◇ (3) সাইলেন্সার

◇ (4) কআইআর সরবরাহ বন্দর

◇ (5) মাউন্টিং ব্র্যাকেট

◇ (6) এসশক্তি সঞ্চয় ব্যবস্থা

আমি 25 এল -এড -না -ই
① ② ③ ④ ⑤ ⑥
① সারিজ		② স্পেসিফিকেশন		Con কনকেকশনপ্লেট		④5লিং	Nonnon-retern ভালভ			Con কন্ট্রোল ডিভাইস
এম-ইউনিভার্সাল টাইপ		25L 50L 75L		ডি		এন-এনবিআর	নিল-ডিফল্ট, অ-রিটার্নভালভ ছাড়াই			নীল-ডিফল্ট, ছাড়া
(-92 কেপিএ)		100L 125L 150L		খ		ই-এপিডিএম	অ-রিটার্নভেভের সাথে			কনটোলডেভাইস
আল-লার্জ ওয়াকুয়াম ফ্লোটাইপ		255075		বিজ্ঞাপন		এফ-ফিউইন ঘষা	বের			বি-এনার্জি-সেভিংস সিস্টেম
(-81 কেপিএ)		100125150		ই						শুধুমাত্র এএম -25 এল/50 এল এর জন্য
আহ-উচ্চ ভ্যাকুয়ামলেভেল টাইপ 40120				(টেবিল 1 এ রেফ)						AL-25/50
(-100.8 কেপিএ)										এএইচ -40
সংযোগ প্লেট টেবিল 1
সংযোগ প্লেট	বায়ু সরবরাহ বন্দর (		') ভ্যাকুয়াম বন্দর (		) নিষ্কাশন বন্দর (		সংযোগ প্লেট উপাদান	প্রযোজ্য ভ্যাকুয়াম জিন রেটার
ডি	এনপিএসএফ 1/8		জি 3/4		জি 3/4		পিপিএস	AM25-100, AL25-100, AH40-120
খ	এনপিএসএফ 1/8		এনপিটি 3/4		এনপিটি 3/4		পিপিএস
বিজ্ঞাপন	জি 1/4		জি 3/4		জি 3/4		অ্যালুমিনিয়াম খাদ
ই	এনপিটি 1/4		এনপিটি 3/4		এনপিটি 3/4		অ্যালুমিনিয়াম খাদ
ডি	জি 1/4		জি 1		জি 1		পিপিএস	AM125-150, AL125-150
খ	এনপিটি 1/4		এনপিটি 1 '		এনপিটি 1 '		পিপিএস
বিজ্ঞাপন	জি 1/4		জি 1		জি 1		অ্যালুমিনিয়াম খাদ
ই	এনপিটি 1/4		Npt¹*		Npt¹*		অ্যালুমিনিয়াম খাদ
নির্বাচন -এম সিরিজ
মডেল/ স্পেসিফিকেশন	25 এল		50 এল		75 এল		100 এল		125 এল		150 এল
Am □ -dn	Am25l-dn		Am50l-dn		Am75l-dn		AM100L-DN		AM125L-DN		AM150L-DN
Am □ -dna	AM25L-DNA		Am50l-dna		Am75l-dna		AM100L-DNA		AM125L-DNA		AM150L-DNA
Am □ -dna-ES	AM25L-DNA-ES		Am50L-DNA-ES
Am □ -bn	Am25l-bn		Am50l-bn		Am75l-bn		AM100L-BN		AM125L-BN		AM150L-BN
Am □ -bna	AM25L-BNA		Am50L-BNA		Am75L-BNA		AM100L-BNA		AM125L-BNA		AM150L-BNA
Am □ -এডি-এন	Am25l-ad-n		Am50l-ad-n		Am75l-ad-n		Am100l-ad-n		Am125l-ad-n		Am150L-ad-n
Am □ -এড-না	Am25l-ad-na		Am50l-ad-na		Am75l-ad-na		AM100L-AD-Na		AM125L-AD-NA		AM150L-AD-NA
Am □ -ad-na-E5	AM25L-AD-NA-ES		AM50L-AD-NA-ES
Am □ -en	AM25L-EN		Am50L-EN		Am75L-EN		AM100L-EN		AM125L-EN		AM150L-EN
Am □ -ena	Am25l-ena		Am50l-ena		Am75l-ena		Am100l-ena		Am125l-ena		Am150L-ena

নির্বাচন-আল সিরিজ

মডেল/
স্পেসিফিকেশন

100

125

150

আল □ -ডেন

AL25-DN

আল 50-ডিএন

আল 75-ডিএন

আল 100-ডিএন

AL125-DN

AL150-DN

আল □ -ডনা

আল 25-ডিএনএ

আল 50-ডিএনএ

আল 75-ডিএনএ

আল 100-ডিএনএ

AL125-DNA

AL150-DNA

আল □ -ডনা-এস

AL25-DNA-ES

AL50-DNA-ES

আল □ -bn

আল 25-বিএন

আল 50-বিএন

আল 75-বিএন

আল 100-বিএন

AL125-BN

AL150-BN

আল □ -bna

AL25-BNA

আল 50-বিএনএ

আল 75-বিএনএ

আল 100-বিএনএ

AL125-BNA

AL150-BNA

আল □ -এডি-এন

AL25-ad-n

আল 50-অ্যাড-এন

আল 75-অ্যাড-এন

আল 100-অ্যাড-এন

AL125-ad-n

আল 150-অ্যাড-এন

আল □ -এড-না

AL25-AD-Na

আল 50-অ্যাড-না

AL75-AD-Na

AL100-AD-Na

AL125-AD-Na

AL150-AD-Na

আল □ -এড-না-এস

AL25-AD-NA-ES

AL50-AD-NA-ES

আল □ -েন

AL25-EN

AL50-EN

AL75-EN

AL100-EN

AL125-EN

AL150-EN

আল □ -না

AL25-ena

আল 50-ইএনএ

আল 75-এনএ

আল 100-এনএ

AL125-ena

AL150-ena

নির্বাচন -এইচ সিরিজ

মডেল/
স্পেসিফিকেশন

120

আহো-ডিএন

এএইচ 40-ডিএন

এএইচ 120-ডিএন

আহো-ডিএনএ

এএইচ 40-ডিএনএ

এএইচ 120-ডিএনএ

আহ □ -ডনা-এস

এএইচ 40-ডিএনএ-এস

আহ □ -bn

আহ 40-বিএন

এএইচ 120-বিএন

আহ □ -বনা

এএইচ 40-বিএনএ

এএইচ 120-বিএনএ

আহ □ -এডি-এন

এএইচ 40-অ্যাড-এন

এএইচ 120-অ্যাড-এন

আহ □ -এড-না

এএইচ 40-অ্যাড-না

AH120-AD-Na

আহ □ -এড-না-এস

এএইচ 40-অ্যাড-এনএ-এস

আহ □ -েন

এএইচ 40-এন

এএইচ 120-এন

আহো-এনএ

এএইচ 40-ইএনএ

এএইচ 120-ইএনএ

প্রযুক্তিগত পরামিতি

মডেল

রেট বায়ু
সরবরাহ প্রাসঙ্গিক
বার

সর্বোচ্চ
ভ্যাকুয়ামলভেল
-ক্রা

সর্বোচ্চ
ভ্যাকুয়াম প্রবাহ
এনএল/মিনিট

বায়ু
খরচ
এনএল/মিনিট

শব্দ
স্তর
ডিবি (ক)

কাজ
ঝাপটায়
℃

ওজন
9

Recom
(পায়ের পাতার মোজাবিশেষ বাইরের ডায়া।
এয়ারসপ্লি বন্দর

মেন্ডড পায়ের পাতার মোজাবিশেষ ডায়া.এম.এম.
(তারযুক্ত পায়ের পাতার মোজাবিশেষ ইনারডিয়া।)
ভ্যাকুয়াম বন্দর

AL25

6.0

360

105

-10 ~ 80

675

φ8

φ19

AL50

6.0

640

215

-10 ~ 80

675

φ10

φ19

আল 75

6.0

850

320

-10 ~ 80

837

φ10

φ25

AL100

6.0

990

390

-10 ~ 80

837

φ10

φ25

AL125

6.0

1,170

480

-10 ~ 80

1,075

φ12

φ32

AL150

6.0

1,230

620

-10 ~ 80

1,075

φ12

φ32

এএইচ 40

6.0

99.8

150

155

-10 ~ 80

675

φ10

φ19

আহ 120

6.0

100.8

530

440

-10 ~ 80

837

φ12

φ19

প্রযুক্তিগত পরামিতি
মডেল	রেটডায়ার সাপ্লাইপ্রেসার বার		সর্বোচ্চ ভ্যাকুয়াম স্তর -কেপিএ		সর্বোচ্চ ভ্যাকুয়াম প্রবাহ এনএল/মিনিট		বায়ু খরচ এনএল/মিনিট		শব্দ স্তর ডিবি (ক)	কাজ তাপমাত্রা ℃		ওজন ছ		Recom (নিড়ানি অটেরডিয়া। এয়ারসপ্লিপ্পোর্ট			মেন্ডহোজেডা.এম.এম. (ম্রেডহোসিনার ডায়া।) ভ্যাকুয়াম্পোর্ট
Am25l	3.4		92		360		116		80	-10 ~ 80		675		φ8			φ19
Am50l	3.4		92		600		230		81	-10 ~ 80		675		φ8			φ19
Am75L	3.4		92		760		365		81	-10 ~ 80		837		φ10			φ25
Am100l	3.4		92		850		445		81	-10 ~ 80		837		φ10			φ25
AM125L	3.4		92		1,150		545		82	-10 ~ 80		1,075		φ12			φ32
Am150L	3.4		92		1,200		655		82	-10 ~ 80		1,075		φ12			φ32
Am25l	6.0		89		420		185		80	-10 ~ 80		675		φ8			φ19
Am50l	6.0		89		700		370		81	-10 ~ 80		675		φ8			φ19
Am75L	6.0		89		950		610		81	-10 ~ 80		837		φ10			φ25
Am100l	6.0		89		1,010		720		81	-10 ~ 80		837		φ10			φ25
AM125L	6.0		89		1,400		780		82	-10 ~ 80		1,075		φ12			φ32
Am150L	6.0		89		1,500		810		82	-10 ~ 80		1,075		φ12			φ32
ভ্যাকুয়াম ফ্লো (এনএল/মিনিট) বিভিন্ন ভ্যাকুয়াম স্তরে (-কিপিএ)
মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ এনএল/মিনিট		0		10	20	30	40	50	60		70		80	90	সর্বোচ্চ ভ্যাকুয়াম স্তর -কেপিএ
Am25l	3.4	116		360		180	115	80	43	30	22.5		15.5		7.5	21.2	92
Am50l	3.4	230		600		320	250	135	75	60	46		30		13	1.5	92
Am75L	3.4	365		760		445	340	175	110	85	70		43		20	1.8	92
Am100l	3.4	445		850		550	430	280	145	115	85		60		28	2.2	92
AM125L	3.4	545		1,150		760	530	350	180	148	115		78		34.5	3.5	92
Am150L	3.4	655		1,200		830	550	360	215	170	130		90		36	5	92
Am25l	6.0	185		420		240	125	100	82	65	38		12.5		3.5	-	89
Am50l	6.0	370		700		510	290	195	160	115	70		22		8	-	89
Am75L	6.0	610		950		710	380	285	230	170	100		32		11		89
Am100l	6.0	720		1,010		800	460	385	310	215	125		42		15.5	-	89
AM125L	6.0	780		1,400		1,120	560	490	355	260	150		50		25	-	89
Am150L	6.0	810		1,500		1,110	630	560	385	315	210		65		26	-	89

ইশূন্যতার সময় (এস/এল) বিভিন্ন ভ্যাকুয়াম স্তরে পৌঁছানোর জন্য (-কিপিএ)
মডেল	এয়ারসপ্লি চাপ বার	বায়ু খরচ এনএল/মিনিট	10	20	30	40	50	60	70	80	90	সর্বোচ্চ ভ্যাকুয়াম স্তর -কেপিএ
Am25l	3.4	116	0.022	0.060	0.110	0.210	0.400	0.650	0.950	1.600	4.000	92
Am50l	3.4	230	0.014	0.031	0.060	0.100	0.200	0.340	0.500	0.800	2.500	92
Am75L	3.4	365	0.012	0.029	0.058	0.095	0.180	0.310	0.460	0.890	1.500	92
Am100l	3.4	445	0.010	0.025	0.043	0.075	0.110	0.190	0.270	0.450	1.200	92
AM125L	3.4	545	0.006	0.015	0.029	0.052	0.085	0.145	0.202	0.330	1.00	92
Am150L	3.4	655	0.005	0.013	0.027	0.045	0.070	0.105	0.230	0.460	0.900	92
Am25l	6.0	185	0.018	0.050	0.080	0.018	0.250	0.400	0.620	1.550		89
Am50l	6.0	370	0.010	0.022	0.048	0.080	0.110	0.200	0.350	0.780		89
Am75L	6.0	610	0.009	0.019	0.045	0.075	0.130	0.180	0.310	0.700		89
Am100l	6.0	720	0.007	0.018	0.038	0.055	0.080	0.120	0.190	0.470		89
AM125L	6.0	780	0.005	0.013	0.026	0.045	0.062	0.115	0.194	0.560		89
Am150L	6.0	810	0.003	0.009	0.014	0.03	0.060	0.095	0.200	0.800	-	89

ভ্যাকুয়াম ফ্লো (এনএল/মিনিট) বিভিন্ন ভ্যাকুয়াম স্তরে (-কিপিএ)
মডেল	এয়ারসপ্লি চাপ বার	বায়ু খরচ এনএল/মিনিট	0	10	20	30	40	50	60	70	সর্বোচ্চ ভ্যাকুয়ামলভেল -কেপিএ
AL25	6.0	105	360	196	135	85	45	36	27	17	81
AL50	6.0	215	640	320	205	145	95	65	45	25	81
আল 75	6.0	320	850	430	320	190	130	105	65	40	81
AL100	6.0	390	990	580	460	300	185	130	95	52	81
AL125	6.0	480	1,170	720	541	350	200	150	125	65	81
AL150	6.0	620	1,230	760	560	410	210	160	148	85	81

বিভিন্ন ভ্যাকুয়াম স্তরে পৌঁছানোর জন্য উচ্ছেদ সময় (এস/এল) (-কিপিএ)
মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ এনএল/মিনিট	10	20	30	40	50	60	70	সর্বোচ্চ ভ্যাকুয়াম স্তর -কেপিএ
AL25	6.0	105	0.030	0.060	0.100	0.200	0.390	0.580	0.870	81
AL50	6.0	215	0.018	0.039	0.066	0.120	0.200	0.310	0.510	81
আল 75	6.0	320	0.010	0.020	0.040	0.080	0.120	0.200	0.310	81
AL100	6.0	390	0.008	0.017	0.032	0.050	0.090	0.130	0.220	81
AL125	6.0	480	0.006	0.016	0.026	0.045	0.078	0.110	0.180	81
AL150	6.0	620	0.005	0.014	0.024	0.040	0.071	0.100	0.160	81

ভ্যাকুয়াম ফ্লো (এনএল/মিনিট) বিভিন্ন ভ্যাকুয়াম স্তরে (-কিপিএ)
মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ এনএল/মিনিট	0	10	20	30		40		50	60		70	80	90	99	সর্বোচ্চ ভ্যাকুয়াম স্তর -কেপিএ
এএইচ 40	6.0	155	150	145	105	52.5		27.5		20.5	15.0		8.5	5.5	3.0	0.2	99.8
আহ 120	6.0	440	530	420	265	141.0		85.0		65.0	45.0		33.0	21.5	6.0	0.5	100.8
বিভিন্ন ভ্যাকুয়াম স্তরে পৌঁছানোর জন্য উচ্ছেদ সময় (এস/এল) (-কিপিএ)
মডেল	বায়ু সরবরাহ চাপ বার	বায়ু খরচ এনএল/মিনিট	10	20	30		40		50	60		70		80	90	99	সর্বোচ্চ ভ্যাকুয়াম স্তর -কেপিএ
এএইচ 40	6.0	155440	0.04	0.08	0.18		0.32 0.14		0.64	1.30		1.80		2.60	3.90	9.8	99.8
আহ 120	6.0		0.02	0.04	0.08				0.25	0.38		0.66		1.08	3.60	8.5	100.8

◇ দ্রষ্টব্য: মাউন্টিং আনুষাঙ্গিক কিটটিতে সংযোগ প্লেট বি এবং ই এর জন্য 2 এল-টাইপ বন্ধনী এবং 4 স্ক্রু অন্তর্ভুক্ত রয়েছে
