| XSA |
1 |
1 |
2 |
S |
5 |
G |
2 |
□ |
| XSA |
1 |
1 |
1 |
P |
5 |
G |
2 |
|
|

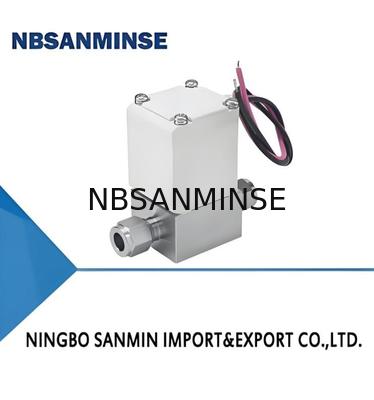

সাধারণ বন্ধ |
উচ্চ ভ্যাকুয়াম |
সোলেনয়েড ভালভ |
ফিটিং টাইপ |
ভোল্টেজ |
বৈদ্যুতিক প্রবেশ |
|
|
| ফেস সিল ফিটিং/কম্প্রেশন ফিটিং |
ফেস সিল ফিটিং
কম্প্রেশন ফিটিং |
1:AC100V |
6:DC12V |
G |
গ্রোমেট |
| 1:সাইজ1 |
1:Φ2 |
2:1/4" |
V |
ফেস সিল ফিটিং |
2:AC200V |
7:AC240V |
GS |
সার্জ ভোল্টেজ সাপ্রেসর সহ গ্রোমেট |
| 2:Φ3 |
S |
কম্প্রেশন ফিটিং |
3:AC110V |
8:AC48V |
D |
DIN টার্মিনাল (সার্জ ভোল্টেজ সাপ্রেসর সহ) |
| 2:সাইজ2 |
2:Φ3 |
2:1/4" |
মহিলা থ্রেড টাইপ |
4:AC220V |
9:AC24V |
DL |
DIN টার্মিনাল লাইট সহ (সার্জ ভোল্টেজ সাপ্রেসর সহ) |
| 3:Φ4.5 |
P |
Rc মহিলা থ্রেড |
5:DC24V |
J:AC230V |
DO |
DIN টার্মিনাল সংযোগকারী ছাড়া(সার্জ ভোল্টেজ সাপ্রেসর সহ) |
| 4:Φ6 |
3:3/8" |
N |
NPT মহিলা থ্রেড |
|
T |
টার্মিনাল (সার্জ ভোল্টেজ সাপ্রেসর সহ) |
| 3:সাইজ3 |
3:Φ4.5 |
2:1/4" |
|
TL |
টার্মিনাল লাইট সহ (সার্জ ভোল্টেজ সাপ্রেসর সহ) |
| 4:Φ6 |
3:3/8" |
C |
কনডুইট (সার্জ ভোল্টেজ সাপ্রেসর সহ) |
| মহিলা থ্রেড টাইপ |
F |
ফ্ল্যাট টার্মিনাল |
| 1:সাইজ1 |
1:Φ2 |
1:1/8" |
|
| 2:Φ3 |
| 2:সাইজ2 |
2:Φ3 |
2:1/4" |
| 3:Φ4.5 |
| 3:সাইজ3 |
3:Φ4.5 |
3:3/8" |
| 4:Φ6 |
| স্পেসিফিকেশন |
মডেল |
XSA1-1₁/₂ |
XSA1-2₁/₂ |
XSA2-22 |
XSA2-32 |
XSA2-43 [নোট 3] |
| অপারেশন টাইপ |
|
সাধারণত বন্ধ |
সাধারণত বন্ধ |
- |
- |
- |
| ব্যবহৃত ফ্লুইড |
|
এয়ার, ইনার্ট গ্যাস |
এয়ার, ইনার্ট গ্যাস |
এয়ার, ইনার্ট গ্যাস |
এয়ার, ইনার্ট গ্যাস |
এয়ার, ইনার্ট গ্যাস |
| অরিফিস ডায়ামিটার মিমিφ |
|
2 |
3 |
4.5 |
6 |
- |
| চাপ সহ্য করার ক্ষমতা MPa(G) |
|
- |
- |
1.5 |
- |
- |
| ন্যূনতম অপারেটিং চাপ Pa(abs)/বাইরের দিক |
|
- |
- |
1×10⁴ |
- |
- |
| সর্বোচ্চ অপারেটিং চাপ MPa(G)/ভিতরের দিক |
|
0.8 |
0.3 |
1.0 |
1.0 |
0.3 |
| সর্বোচ্চ অপারেটিং চাপ পার্থক্য MPa [নোট 1] |
|
0.5 |
0.25 |
0.4 |
0.2 |
0.1 |
| প্রুফ প্রেসার MPa(G) [নোট 2] |
|
- |
- |
- |
- |
- |
| লিকিং Pa·m³/s [নোট 3][নোট 4] - অভ্যন্তরীণ |
|
- |
- |
1.3×10⁻⁹ |
- |
- |
| লিকিং Pa·m³/s [নোট 3][নোট 4] - বাহ্যিক |
|
- |
- |
1.3×10⁻¹¹ |
- |
- |
| পাইপিং সংযোগ পদ্ধতি |
|
ফেস সিল ফিটিং, ফেরুল ফিটিং, মহিলা থ্রেড (Rc, NPT) |
ফেস সিল ফিটিং, ফেরুল ফিটিং, মহিলা থ্রেড (Rc, NPT) |
ফেস সিল ফিটিং, ফেরুল ফিটিং, মহিলা থ্রেড (Rc, NPT) |
ফেস সিল ফিটিং, ফেরুল ফিটিং, মহিলা থ্রেড (Rc, NPT) |
ফেস সিল ফিটিং, ফেরুল ফিটিং, মহিলা থ্রেড (Rc, NPT) |
| সংযোগের আকার - ফেস সিল ফিটিং (ব্রিটিশ) |
|
1/4 |
1/4 |
- |
3/8 |
- |
| সংযোগের আকার - ফেরুল ফিটিং (ব্রিটিশ) |
|
1/8 |
- |
1/4 |
— |
- |
| সংযোগের আকার - মহিলা থ্রেড (Rc, NPT) |
|
- |
- |
- |
- |
- |
| পরিবেষ্টিত তাপমাত্রা এবং ব্যবহৃত ফ্লুইডের তাপমাত্রা ℃ |
|
- |
- |
5~60 |
5~60 |
5~60 |
| রেটেড ভোল্টেজ [নোট 5] |
|
- |
- |
DC12, 24V |
DC12, 24V |
DC12, 24V |
| পাওয়ার কনসাম্পশন W [নোট 6] - DC |
|
4.5 |
4.5 |
7 |
7 |
7 |
| পাওয়ার কনসাম্পশন W [নোট 6] - AC |
|
7 |
7 |
9.5 |
9.5 |
9.5 |
| অ্যাপারেন্ট পাওয়ার VA [নোট 6] - DC |
|
- |
- |
- |
- |
- |
| অ্যাপারেন্ট পাওয়ার VA [নোট 6] - AC |
|
50 |
50 |
55 |
55 |
55 |
| কয়েল তাপমাত্রা বৃদ্ধি ℃ [নোট 7] - DC |
|
60 |
60 |
70 |
70 |
70 |
| কয়েল তাপমাত্রা বৃদ্ধি ℃ [নোট 7] - AC |
|
- |
- |
- |
- |
- |
| অনুমোদিত ভোল্টেজ ওঠানামা |
|
রেটেড ভোল্টেজের ±10% এর মধ্যে |
রেটেড ভোল্টেজের ±10% এর মধ্যে |
রেটেড ভোল্টেজের ±10% এর মধ্যে |
রেটেড ভোল্টেজের ±10% এর মধ্যে |
রেটেড ভোল্টেজের ±10% এর মধ্যে |
| অনুমোদিত লিকেজ ভোল্টেজ - DC |
|
রেটেড ভোল্টেজের 2% এর মধ্যে |
রেটেড ভোল্টেজের 2% এর মধ্যে |
রেটেড ভোল্টেজের 2% এর মধ্যে |
রেটেড ভোল্টেজের 2% এর মধ্যে |
রেটেড ভোল্টেজের 2% এর মধ্যে |
| অনুমোদিত লিকেজ ভোল্টেজ - AC |
|
রেটেড ভোল্টেজের 5% এর মধ্যে |
রেটেড ভোল্টেজের 5% এর মধ্যে |
রেটেড ভোল্টেজের 5% এর মধ্যে |
রেটেড ভোল্টেজের 5% এর মধ্যে |
রেটেড ভোল্টেজের 5% এর মধ্যে |
| কয়েল ইনসুলেশন ক্লাস |
|
ক্লাস বি |
ক্লাস বি |
ক্লাস বি |
ক্লাস বি |
ক্লাস বি |
| ওজন কেজি [নোট 8] - ফেস সিল ফিটিং |
|
0.28 |
0.28 |
0.41 |
0.42 |
0.42 |
| ওজন কেজি [নোট 8] - ফেরুল ফিটিং |
|
0.28 |
0.28 |
0.41 |
0.42 |
0.42 |
| ওজন কেজি [নোট 8] - মহিলা থ্রেড (Rc, NPT) |
|
0.33 |
0.33 |
0.53 |
— |
— |
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, তবে এটি পণ্যের উপর নির্ভর করে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং তেল ফিটিং, প্রেসার গেজ ইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপকরণ প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/নিউমেটিক ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: লোগো এবং ব্র্যান্ড দিয়ে পণ্য তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। তবে যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত নিউমেটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্টস ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউমেটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যের এক বছরের গুণমানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারী কি ব্রিটিশ নাকি মেট্রিক সিস্টেমে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেড সিলিন্ড্রিক্যাল এবং নিজে সিল করে না, লিকিং প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT হল কনিক্যাল, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় আরও শক্ত এবং শক্ত হয়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। G-থ্রেড হল একটি সিলিন্ড্রিক্যাল স্ট্রেইট পাইপ যা নন-সিলড সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি কনিক্যাল টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি কনিক্যাল টিউব যার টুথ প্রোফাইল কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: চাপ ইউনিটগুলি কীভাবে রূপান্তর করবেন: MPa, bar, psi, kg/cm ²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউমেটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া |
চরম ঠান্ডা পরিবেশের প্রতিক্রিয়া |
সিল |
| ফ্লুরোরবার, PTFE |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করা, কার্যকর জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + অ্যাডসর্পশন টাইপ), হিট ট্রেসিং |
ধাতব উপাদান |
| সম্প্রসারণ ক্লিয়ারেন্স রিজার্ভ করুন |
নিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কোচনের কারণে লিকিং প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম পাওয়ার কনসাম্পশন |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
|
