| এর সাথে একত্রিত করা যেতে পারে |
টাইপ বর্ণনা |
 |
প্রকার ২৫১৮
তারের প্লাগ,
DIN EN 175301-803 অনুযায়ী ফর্ম A |

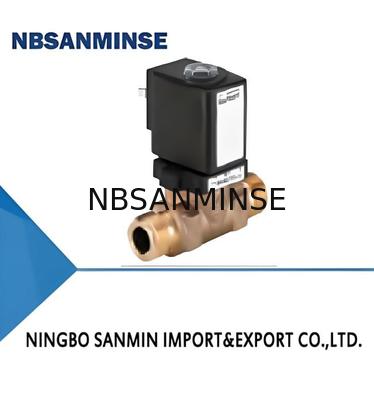

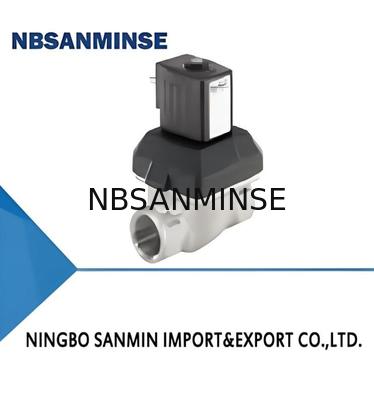

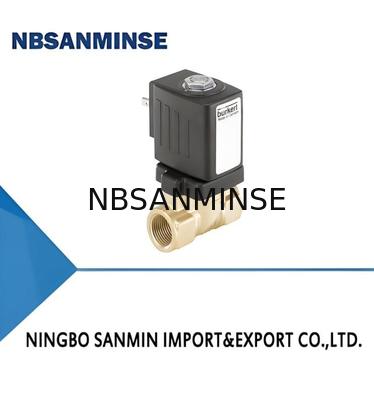

6213 ইভি ভালভ হল এসইভি সিরিজের একটি সার্ভো-সহায়িত ডায়াফ্রাম ভালভ।
ডায়াফ্রাগম স্প্রিং সংযোগটি ভালভের খোলার প্রক্রিয়াটিকে সমর্থন করে।
তার স্ট্যান্ডার্ড সংস্করণে, ভালভ তরল ব্যবহারের জন্য উপযুক্ত।
সম্পূর্ণরূপে খোলার জন্য একটি বিশেষ সংস্করণ (HP00) প্রয়োজন হয়।
যা ডিফারেনশিয়াল চাপ ছাড়া ভালভ খোলে গ্যাস এবং জন্য উপলব্ধ
ভ্যাকুয়াম অ্যাপ্লিকেশন। বিভিন্ন diaphragm উপাদান সমন্বয় পাওয়া যায়
অ্যাপ্লিকেশন উপর নির্ভর করে। হাউজিং পরিসীমা ব্রাস, দাগ অন্তর্ভুক্ত
স্টীল এবং বন্দুকের ধাতু কম।
বাজারে। অপারেশন শক্তি খরচ কমাতে, কিক এবং ড্রপ সঙ্গে coils
ইলেকট্রনিক্স সমাবেশ (ডাবল কয়েল প্রযুক্তি) পাওয়া যায়।
|
|
প্রকার ২৫১৩
তারের প্লাগ,
DIN EN 175301-803 অনুযায়ী ফর্ম A |
|
টাইপ ১০৮৭
টাইমার, DIN EN 175301-803 অনুযায়ী ফর্ম A |
| 1. সাধারণ প্রযুক্তিগত তথ্য |
| পণ্য বৈশিষ্ট্য |
| মাত্রা |
বিস্তারিত তথ্য পেজ ৬-এর অধ্যায় "৫. মাত্রা"তে পাওয়া যাবে। |
| উপাদান |
| সিল |
এনবিআর,এফকেএম,ইপিডিএম |
| দেহ |
ব্রাস Acc.to DINEN50930-6
স্টেইনলেস স্টীল ১।4408
বন্দুকের ধাতু (এক্সটেমাল থ্রেড) DN 10..DN 20 |
| কয়েল |
পলিঅ্যামাইড, ইপোক্সি (ইনস্যুলেশন ক্লাস H) |
| ভালভের ভেতরের অংশ |
ব্রোঞ্জের দেহঃ ব্রোঞ্জ, স্টেইনলেস স্টীল এবং পিপিএস
স্টেইনলেস স্টীল বডিঃস্টেইনলেস স্টীল এবং পিপিএস
বন্দুকের ধাতব দেহঃস্টেইনলেস স্টিল এবং পিপিএস ((বাহ্যিক থ্রেডDN 10...DN 20 |
| গর্ত |
স্ট্যান্ডার্ডঃDN10..DN40
HP00:DN 13....DN20 |
| সার্কিট ফাংশন |
বিস্তারিত তথ্য ৪ পৃষ্ঠার "২. সার্কিট ফাংশন" অধ্যায় থেকে পাওয়া যাবে। |
| পারফরম্যান্স তথ্য |
| ডিউটি চক্র |
১০০% অবিচ্ছিন্ন ক্ষমতা;কেডি কয়েল সর্বোচ্চ ৬টি সার্কিট সুইচ/মিনিট |
| পরিবর্তন টাইমেলএসি/ডিসি |
| DN 10..DN 13 |
উদ্বোধনঃ10..... ১০০ এমএস
সাইজিং:100...২০০ এমএস
উদ্বোধনঃ200...৩০০ এমএস
সাইজিং:400...৭০০ এমএস
খোলার সময়ঃ ৩০,৪০০ মিমি
সমাপ্তিঃ800...১৪০০ এমএস |
| ডিএন ২০ |
| DN 25..DN 40 |
|
| বৈদ্যুতিক তথ্য |
| অপারেটিং ভোল্টেজ |
স্ট্যান্ডার্ডঃ024/DC,024/50,230/50,110/50,120/60
HP00:024/DC,24V ((50..60 Hz),230V ((50...60 Hz) |
| বিদ্যুৎ খরচ |
গর্ত এবং কয়েল আকারের উপর নির্ভর করে
বিস্তারিত তথ্যের জন্য, দেখুন "6. পারফরম্যান্স স্পেসিফিকেশন" পৃষ্ঠা 11 |
| ভোল্টেজ সহনশীলতা |
±10% |
| মাঝারি তথ্য |
| অপারেটিং মাঝারি |
| এনবিআর |
নিরপেক্ষ তরল,জল,হাইড্রোলিক তেল,অ্যাডিটিভ ছাড়া তেল |
| এফকেএম |
পার-সলিউশন,অ্যাডিটিভযুক্ত গরম তেল |
| ইপিডিএম |
তেল এবং ফ্যাট মুক্ত তরল ও গ্যাস |
| মাঝারি তাপমাত্রা |
| এনবিআর |
-১০ ডিগ্রি সেলসিয়াস... +৮০ ডিগ্রি সেলসিয়াস |
| এফকেএম |
পলিয়ামাইড কয়েল সহ 0°C...+90C
0°C....+120°C ইপোক্সি কয়েল সহ |
| ইপিডিএম |
-30°C...+90°C পলিয়ামাইড কয়েল দিয়ে |
| -৩০°সি...+১০০°সি পপক্সি কয়েল সহ |
ডিঙ্কিং ওয়াটার অনুমোদনের সাথে EPDM
ইউবিএ অনুযায়ী |
+60°C পর্যন্ত ঠান্ডা এবং গরম পানির প্রয়োগের পরিসীমা |
| সান্দ্রতা |
সর্বোচ্চ.২১ মিমি/সেকেন্ড |
| প্রক্রিয়া/পোর্ট সংযোগ & যোগাযোগ |
| বেক্ট্রিকাল সংযোগ |
ট্যাগ সংযোগকারী acc.to DINEN175301-803 fom A
(৮ দেখুন) ।4"চার্ট আনুষাঙ্গিক অর্ডার" পাতা ২৯ |
| অনুমোদন এবং সার্টিফিকেট |
| সুরক্ষার মাত্রা |
IP65IP65 ক্যাবল প্লাগ টাইপ 2518 সহ▶
স্টেইনলেস স্টীল সংস্করণ এবং তারের প্লাগ সঙ্গে 4XNEMA প্রকার 2509▶ |
| পরিবেশ এবং ইনস্টলেশন |
| ইনস্টলেশন |
প্রয়োজন অনুসারে, পছন্দসইভাবে actuator উল্লম্ব |
| পরিবেশে তাপমাত্রা |
সর্বোচ্চ +৫৫°সি |
| ) পরিমাপ 6 বার এবং +20 ° ° ক্যাচ ওয়াড আউট, ওপেন পেসার বিল্ড-আপ0...90%, ডোজিং চাপ শিক্ষা 10...10% |
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারবেন?
উঃ হ্যাঁ, কিন্তু এটা পণ্য উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ করুন 0086 15168536055
প্রশ্নঃ আপনার ব্যবসার পরিধি কি?
উঃ আমাদের ব্যবসার ক্ষেত্র হলসম্পূর্ণ কনটেইনার সহ রপ্তানিকারক অটোমেশন অংশের পরিষেবা এবং বিক্রয়বায়ু সিলিন্ডার, বায়ু উৎস চিকিত্সা, solenoid ভালভ,বায়ু ভালভ,মোটরাইজ ভ্যালভ,ব্রোঞ্জের ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, বায়ু ও তেলফিটিংচাপ পরিমাপইত্যাদি ।
প্রশ্ন:ডব্লিউআপনি কোন ধরনের পণ্য তৈরি করতে পারেন?
উত্তরঃ আমরা অনেক ধরনের স্টেইনলেস স্টীল তৈরি করতে পারি, ব্রাস, অ্যালুমিনিয়ামউপকরণ প্রক্রিয়াকরণ.যেমন উচ্চচাপ ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ /জল ভালভ/বায়ুসংক্রান্ত ভালভ/বায়ু সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক এককুলেটরপণ্য ইত্যাদি ।
প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যাবে?
উত্তরঃ হ্যাঁ, অবশ্যই আমরা তৈরি করতে পারি, আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার তৈরি করতে পারি। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি মূল বিখ্যাত বায়ুসংক্রান্ত এবং জলবাহী যন্ত্রপাতি ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উঃ হ্যাঁ, আমরা Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন: কোন গ্যারান্টি আছে?
উত্তরঃ হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের মানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে? পিটি, এনপিটি এবং জি থ্রেডের মধ্যে পার্থক্য কী?
উঃ জি থ্রেডটি সিলিন্ডারিক এবং নিজেকে সিল করে না, ফুটো প্রতিরোধের জন্য অতিরিক্ত গ্যাসকেটের প্রয়োজন হয়। পিটি এবং এনপিটি শঙ্কুযুক্ত,এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেড টাইট যখন টাইট আরো এবং tighter হয়ে. সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিল্যান্ট বা টেপ সাধারণত সিলিং প্রভাব বাড়ানোর জন্য একসাথে ব্যবহার করা হয়
জি-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিলিন্ডারযুক্ত সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজের বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে;এনপিটি এছাড়াও দাঁত প্রোফাইল কোণ 60 ডিগ্রী সঙ্গে একটি শঙ্কু টিউব, মূলত উত্তর আমেরিকাতে ব্যবহৃত হয়
প্রশ্ন: চাপের একক কিভাবে রূপান্তর করা যায়: এমপিএ, বার, পিএসআই, কেজি/সেমি 2?
উঃ ১ এমপিএ=১০ বার≈১৪৫ পিসি≈১০ কেজি
প্রশ্ন: সাধারণত কোন কারণের কারণে সোলিনয়েড ভ্যালভের কয়েলগুলি পুড়ে যায়?
উত্তরঃভুল ভোল্টেজ এবং হার্টজ, ঘন ঘন স্যুইচিং, পাইলট হেড তরল প্রবেশ,ভালভ কোর এবং স্প্রিং সমস্যা,পরিবেশ গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী উল্লেখ করা উচিত?
| ফোকাস বিন্দু |
উচ্চ তাপমাত্রা পরিবেশের বিরুদ্ধে ব্যবস্থা |
চরম ঠান্ডা পরিবেশের বিরুদ্ধে ব্যবস্থা |
| সিল |
ফ্লুরো রবার, পিটিএফই |
নিম্ন তাপমাত্রার নাইট্রিল, সিলিকন কাঁচা, পলিউরেথান |
| তৈলাক্তকরণ |
উচ্চ তাপমাত্রার সিন্থেটিক গ্রাস (নিম্ন volatility) |
নিম্ন তাপমাত্রা গ্রাস (নিম্ন ঢালাই পয়েন্ট, নিম্ন সান্দ্রতা) |
| বায়ু সরবরাহের চিকিত্সা |
শক্তিশালী শীতল, দক্ষ জল অপসারণ |
অতি-নিম্ন শিশির পয়েন্ট শুকানো (রিফ্রিজারেশন + অ্যাডসর্পশন টাইপ), তাপ ট্রেসিং |
| ধাতব উপাদান |
রিজার্ভ সম্প্রসারণের অনুমতি |
নিম্ন তাপমাত্রা অনমনীয়তা সঙ্গে উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত কারণে ফুটো প্রতিরোধ |
| নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম শক্তি খরচ |
আইসোলেশন বক্স, স্থানীয় গরম ইনস্টল করুন, ঠান্ডা ঘনীভবন প্রতিরোধ |
| ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষারের সংস্পর্শ এড়ান, তাপ নিরোধক উপকরণ দিয়ে আবৃত করুন |
