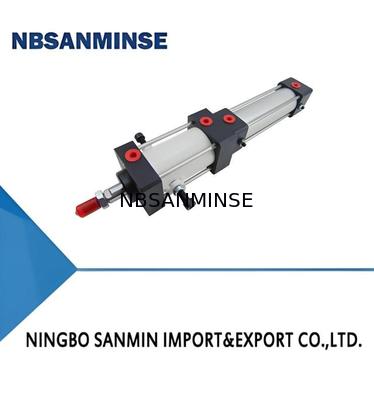

QGSJ লকিং সিলিন্ডার স্ট্রোকের মাঝখানে যেকোনো অবস্থানে লক এবং স্টপ করে

I. বৈশিষ্ট্য

1. এই সিরিজটি 10A-5 সিরিজের সিলিন্ডারের একটি ডেরিভেটিভ, যার অনেক অংশ বিনিময়যোগ্য।
2. আকর্ষণীয় চেহারা এবং হালকা ওজনের জন্য অ্যালুমিনিয়াম খাদ সিলিন্ডার ব্যারেল এবং শেষ ক্যাপ গ্রহণ করে।
3. স্ট্রোকের মাঝখানে যেকোনো অবস্থানে লকিং এবং স্টপিং অর্জন করতে পারে, উচ্চ পুনরাবৃত্তিযোগ্যতার সাথে।
4. একটি যুক্তিসঙ্গত লকিং প্রক্রিয়া ব্যবহার করে; লকিং ফোর্স পিস্টনের গতির দিক থেকে স্বাধীন, নির্ভরযোগ্য লকিং নিশ্চিত করে।
5. তেল-মুক্ত (তেল-লুব্রিকেটেড ঐচ্ছিক) লুব্রিকেশন তেল-গ্যাস দূষণ এড়িয়ে চলে এবং তেল কুয়াশা লুব্রিকেটর বাদ দেওয়া যেতে পারে।

III. মডেল

স্ট্যান্ডার্ড প্রকার

সুইচ সহ প্রকার





①	সিলিন্ডার মডেল
②	ইনস্টলেশন ফর্ম		"V" বিভাগের নোট দেখুন
③	সিলিন্ডার বোর		নিম্নলিখিত টেবিল দেখুন
④	সিলিন্ডার স্ট্রোক		নিম্নলিখিত টেবিল দেখুন
⑤	কোড	J		H
	সুইচ মডেল	FD-21R		FD-19RV
⑥	সুইচের সংখ্যা
⑦	সংযোগের আনুষঙ্গিক		"V" বিভাগের নোট দেখুন

IV. প্রধান প্রযুক্তিগত পরামিতি



সিলিন্ডার বোর (মিমি)		Φ40	Φ50	Φ63	Φ80	Φ100
সর্বোচ্চ স্ট্রোক (মিমি)		800			1000
ওয়ার্কিং মাধ্যম		শুকনো, পরিষ্কার সংকুচিত বাতাস
ওয়ার্কিং প্রেসার রেঞ্জ (বার)		3.5～10
ওয়ার্কিং মিডিয়াম তাপমাত্রা (℃)		-25 ～ +60 (নন-ফ্রিজিং অবস্থায়)
অপারেটিং স্পিড রেঞ্জ (মিমি/সেকেন্ড)		50～300
ব্রেকিং দিক		দ্বিমুখী
লক রিলিজ প্রেসার (বার)		≥3.5	≥4	≥4	≥4.5	≥4
পুনরাবৃত্তি পজিশনিং নির্ভুলতা (মিমি)		≤±2 (সর্বোচ্চ গতি এবং সর্বোচ্চ হ্যান্ডলিং লোডে)
সর্বোচ্চ হ্যান্ডলিং লোড (কেজি)		34	53	85	138	215
থ্রাস্ট (N) (at η=0.8, P=5bar)		502	769	1221	1970	3078
পুল ফোর্স (N) (at η=0.8, P=5bar)		422	620	1072	1778	2886



V. রূপরেখা এবং ইনস্টলেশন মাত্রা

QGSJ সিরিজের লকিং সিলিন্ডারের রূপরেখা অঙ্কন (বেসিক টাইপ)
