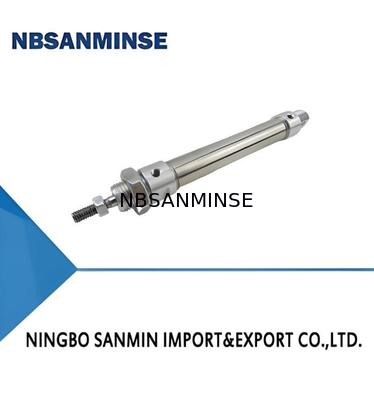

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে
10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে

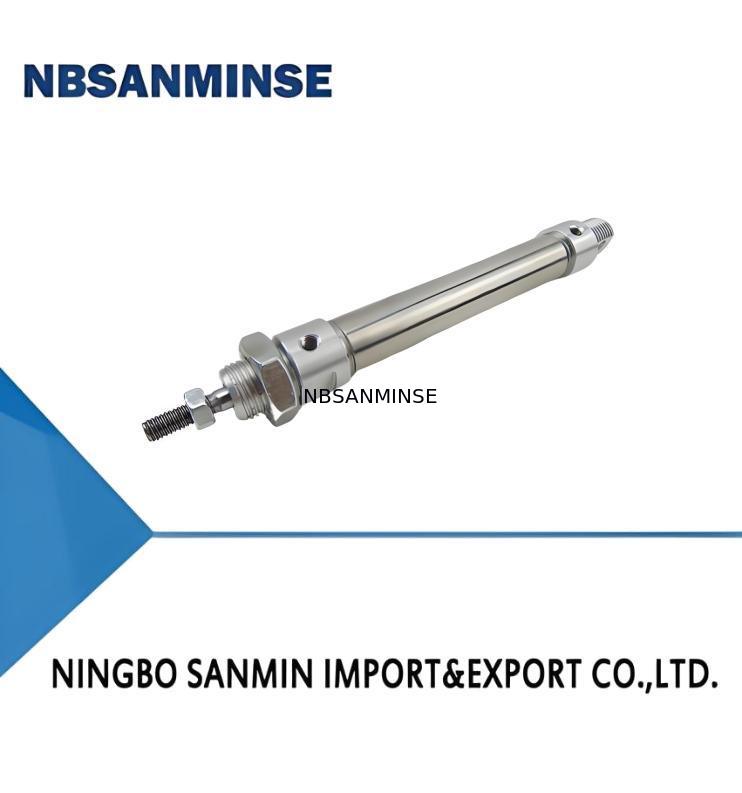

বড় ইমেজ :  10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: NBSANMINSE
সাক্ষ্যদান: ISO9001
মডেল নম্বার: 10Y-1
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 10PCS
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: বাক্স
ডেলিভারি সময়: 5-30 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 10000 পিসি
যোগাযোগ

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে

বিবরণ
কুশনিং ফর্ম: কুশন প্যাড প্রুফ চাপ: 15(বার)
অপারেটিং টেম্প: -25 ～ +80(℃) তেল সরবরাহ: প্রয়োজন নেই
অপারেটিং গতি: 50～500(মিমি/সেকেন্ড) উপাদান: স্টেইনলেস স্টীল
বিশেষভাবে তুলে ধরা:

10Y-1 মডেল নিউম্যাটিক এয়ার সিলিন্ডার

,

15 বার প্রুফ চাপ বায়ু সিলিন্ডার

,

কুশন প্যাড কুশনিং নিউম্যাটিক সিলিন্ডার

I. বৈশিষ্ট্যঃ

1. অংশগুলি অ্যালুমিনিয়াম খাদ থেকে তৈরি, হালকা ওজন এবং ছোট ভলিউম বৈশিষ্ট্যযুক্ত। সিলিন্ডার ব্যারেলের অভ্যন্তরীণ গর্তটি শক্তভাবে অ্যানোডাইজড, বিশেষত পরিধান-প্রতিরোধী, দীর্ঘ পরিষেবা জীবন সহ।

2ইনস্টলেশনের মাত্রা আইএসও (আন্তর্জাতিক মান) মেনে চলে।

3. তেল মুক্ত (তেল-লুব্রিকেটেডও উপলব্ধ) তৈলাক্তকরণ, তেল-গ্যাস দূষণ এড়ানো, এবং তেল কুয়াশা তৈলাক্তকারী বাদ দেওয়া যেতে পারে।

II. মডেল

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 0

① সিলিন্ডার মডেল বিস্তারিত জানার জন্য সিলিন্ডার পারফরম্যান্স টেবিল দেখুন
② ইনস্টলেশন ফর্ম বিস্তারিত জানার জন্য পরবর্তী পৃষ্ঠার চিত্র দেখুন
⑤ পিছনের কভার ফর্ম বিস্তারিত জানার জন্য পরবর্তী পৃষ্ঠার চিত্র দেখুন
কোড এস পি কে
নাম বেসিক টাইপ অক্ষীয় বন্দর এফডি-১৩আরভি
⑥ ভালভ অপারেশন মোড A: চাপ প্রকার যখন শক্তিযুক্ত
B: টান টাইপ যখন শক্তিযুক্ত
⑦ ভালভ অপারেটিং ভোল্টেজ 5:AC220V 50HZ
8:DC24V
⑧ সুইচ মডেল সুইচ পারফরম্যান্স টেবিলের বিস্তারিত দেখুন
কোড কে এইচ
নাম FD-03R এফডি-১৩আরভি
⑨ স্যুইচ সংখ্যা
⑩ রড এন্ড সংযোগ আনুষাঙ্গিক বিস্তারিত জানার জন্য পরবর্তী পৃষ্ঠার চিত্র দেখুন

III. গ্রাফিক্যাল প্রতীক এবং চেহারা

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 1

IV. প্রধান প্রযুক্তিগত পরামিতি

1.সিলিন্ডারের প্রধান প্রযুক্তিগত পরামিতি

বিভিন্ন স্ট্যান্ডার্ড টাইপ সুইচ টাইপ সহ ভ্যালভের ধরন সহ ভ্যাভ এবং সুইচ টাইপ সহ
মডেল 10Y-1 10Y-1R 10Y-1V 10Y-1K
সিলিন্ডার খাঁজ ((মিমি) φ8,Φ10,Φ12,Φ16,Φ20,φ25,মধ্য32,Φ40,φ50 中20,Φ25,中32,中40,φ50
সর্বাধিক স্ট্রোক ((মিমি) Φ8,Φ10:200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800
সর্বাধিক স্ট্রোক ((মিমি) কোন সীমা নেই 37  কোন সীমা নেই 37
অপারেটিং চাপের পরিসীমা (বার) Φ8~16:1_10; Φ20~φ50:0.৫.১০ 1.৫.১০
প্রুফ প্রেসার (বার) 15
অপারেটিং স্পিড রেঞ্জ ((মিমি/সেকেন্ড) Φ8~16:50500;20~50:50700 ৫০-৫০০
অপারেটিং তাপমাত্রা পরিসীমা ((°C) -২৫+৮০ ((ননফ্রিজিং অবস্থায়)
কাজের মাধ্যম শুকনো এবং পরিষ্কার সংকুচিত বায়ু
কুশনিং ফর্ম কুশন প্যাড
তেল সরবরাহ প্রয়োজন নেই ((ওয়েল-লুব্রিকেটেডও পাওয়া যায়)

2. সুইচ এর প্রধান প্রযুক্তিগত পরামিতি

মডেল FD-03R এফডি-১৩আরভি
অপারেটিং ভোল্টেজ রেঞ্জ ৫-২৪০ ভি ডিসি/এসি ৫-২৪০ ভি ডিসি/এসি
অপারেটিং বর্তমান পরিসীমা 100mA (সর্বোচ্চ) ৫০০ এমএ
সর্বাধিক যোগাযোগ ক্ষমতা 10W ((সর্বোচ্চ) 10W ((সর্বোচ্চ)
ফুটো প্রবাহ 0  কোনটিই
সূচক আলো লাল এলইডি হলুদ এলইডি
অপারেশন সময়
পুনরুদ্ধারের সময়
প্রভাব প্রতিরোধের ৩০ জি ৩০ জি

নোটঃ

1 সুইচ FD-03R ফোল্ডারগুলির জন্য প্রযোজ্য যার খাঁজ Φ8 ̊Φ50।

2 FD-13RV ফোল্ডারগুলির জন্য প্রযোজ্য যা Φ8 ̊ Φ50 এর সাথে খাঁজযুক্ত।

3 ভ্যালভের প্রধান প্রযুক্তিগত পরামিতিগুলির জন্য দয়া করে 10Y-2 সিরিজের সিলিন্ডারের ভ্যালভগুলির প্রাসঙ্গিক টেবিলটি দেখুন।

V. স্কিম এবং ইনস্টলেশন মাত্রা

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 2

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 3

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 4

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 5

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 6

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 7

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 8

10Y-1 মিনি স্টেইনলেস স্টীল বায়ু সিলিন্ডার 10bar ভালভ এবং সুইচ নকশা সঙ্গে 9
