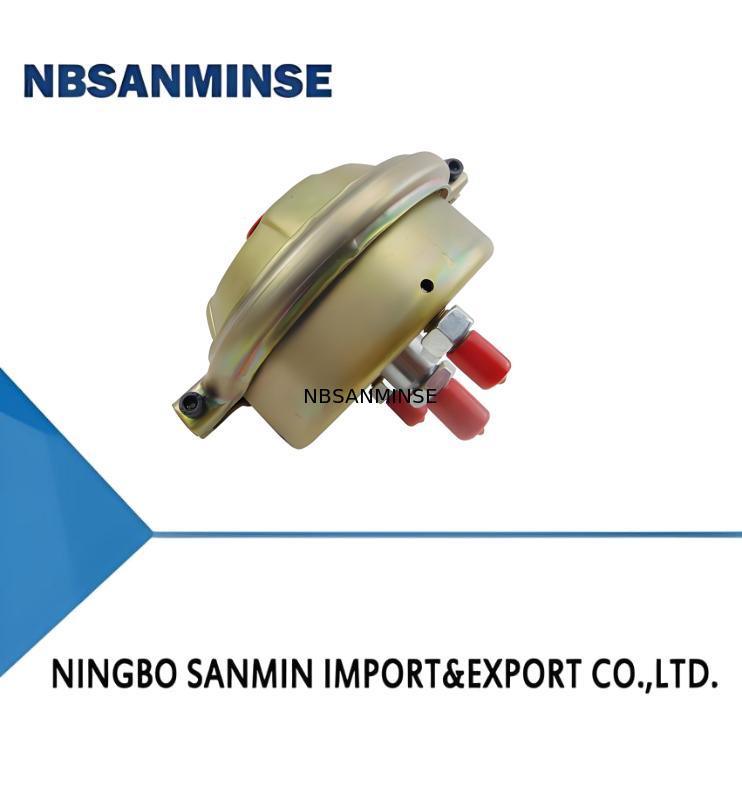

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

বড় ইমেজ : QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	NBSANMINSE
সাক্ষ্যদান:	ISO9001
মডেল নম্বার:	QGV(D)

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	10PCS
মূল্য:	আলোচনাযোগ্য
প্যাকেজিং বিবরণ:	বাক্স
ডেলিভারি সময়:	5-30 দিন
পরিশোধের শর্ত:	এল/সি, টি/টি
যোগানের ক্ষমতা:	10000 পিসি

যোগাযোগ

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

বিবরণ

ওয়ার্কিং স্ট্রোক:	45(মিমি)	কাজের চাপ:	1-6.3 (বার)
প্রুফ চাপ:	9.54(বার)	পিস্টন রড ব্যাস:	32(মিমি)
অপারেটিং টেম্প:	-25～+80(℃)	উপাদান:	ইস্পাত
বিশেষভাবে তুলে ধরা:	45mm Working Stroke Pneumatic Air Cylinder , 1-6.3bar Working Pressure Guided Pneumatic Cylinder , 9.54bar Proof Pressure Locking Cylinder

I. Features

1.It is an innovative product of our company, suitable for short-stroke occasions.

2.It has good sealing performance and is not easy to leak.

3.It has a simple and compact structure, small volume and light weight.

4.There are no wearing parts, and maintenance is convenient.

II. Graphical Symbols

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 0

III. Model

IV. Main Technical Parameters

Equivalent Bore Diameter(mm)		140	160
Piston Rod Diameter(mm)		32	32
Working Stroke(mm)		45	50
Working Pressure(bar)		1~6.3
Proof Pressure(bar)		9.54
Operating Temperature Range(℃)		-25～+80 (under non-freezing conditions)
Working Medium		Purified compressed air with oil mist
Cylinder Thrust (P=5bar)	Stroke Start	7716	9810
	Stroke End	5648	7198
Spring Initial Reaction Force(N)		84.4	120
Spring Final Reaction Force(N)		180	230

V. Outline and Installation Dimensions

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 1

Dimension Table (Unit: mm)

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 2

Note: Maximum stroke = Working stroke ÷ 0.8
