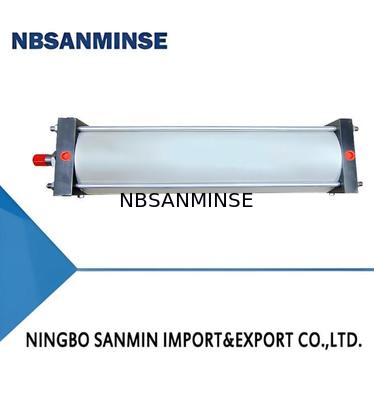

10A-2 বায়ুসংক্রান্ত বায়ু সিলিন্ডার আইএসও Bore Φ125, Φ160, Φ200, Φ250 ভারী বড় সিলিন্ডার

I. বৈশিষ্ট্য

1. ইনস্টলেশনের মাত্রা আইএসও (আন্তর্জাতিক মান) মেনে চলে।
2. তেল-মুক্ত (তেল-লুব্রিকেটেড ঐচ্ছিক) তৈল-গ্যাস দূষণ এড়ায় এবং তেল কুয়াশা তৈলাক্তকারী বাদ দেওয়া যেতে পারে।
3. প্রধান অংশগুলি উচ্চমানের কার্বন ইস্পাত দিয়ে তৈরি, শক্ত এবং দীর্ঘস্থায়ী, কঠোর অবস্থার অধীনে কাজ করার জন্য উপযুক্ত।

II. গ্রাফিক্যাল প্রতীক এবং চেহারা

III. মডেল

IV. প্রধান প্রযুক্তিগত পরামিতি

1. সিলিন্ডার খাঁজঃ Φ125, Φ160, Φ200, Φ250 (মিমি)
2. কুশন স্ট্রোকঃ 20, 23, 23, 25 (মিমি)
3. সর্বাধিক স্ট্রোকঃ 2000mm
4. কাজের চাপ পরিসীমাঃ 1 ~ 10 বার
5. প্রুফ চাপঃ ১৫ বার
6. অপারেটিং স্পিড রেঞ্জঃ 50~700mm/s
7. অপারেটিং তাপমাত্রা পরিসীমাঃ -২৫ ~ +৮০°C (অন-ফ্রিজিং অবস্থার অধীনে)
8. কাজের মাধ্যমঃ বিশুদ্ধ সংকুচিত বাতাস
9. তৈলাক্তকরণঃ প্রয়োজন নেই (তেল দিয়ে তৈলাক্তকরণ ঐচ্ছিক)

V. স্কিম এবং ইনস্টলেশন মাত্রা

1. বেসিক টাইপ (এসডি টাইপ) আইএসও

VI. রড এন্ড আনুষাঙ্গিকগুলির রূপরেখা এবং মাত্রা

• টি টাইপ (একক লগ সংযোগকারী রড)
•
• Y টাইপ (ফোর্ক আকৃতির সংযোগকারী রড পিন সহ)
•
•
