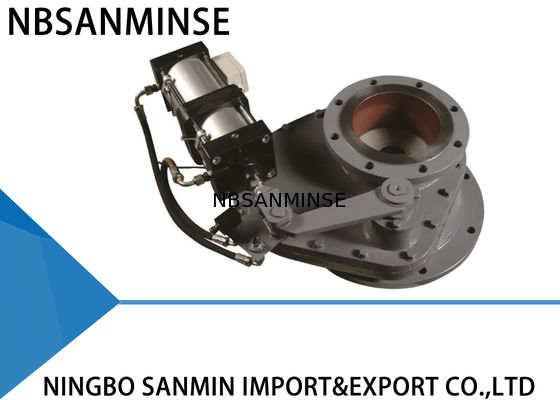

উচ্চ পারফরম্যান্স ডাবল ডিস্ক ভালভ তাপমাত্রা ≤ 200℃ SMDF-DNA-J
উৎপাদন তথ্য
. ঘূর্ণায়মান ডিস্ক ভালভ সিরামিক বা হার্ড মেটাল ঘর্ষণ জোড়া কাঠামো ব্যবহার করে, যা এটিকে আরও ঘর্ষণরোধী এবং উন্নত সিলিং করে তোলে। অনন্য কাঠামোর কারণে এটির জন্য কেবল একটি ছোট স্টার্ট-আপ লোড প্রয়োজন। এছাড়াও, একই কারণে ভালভ বডিতে ছাই জমা হওয়া কঠিন। এই সমস্ত বৈশিষ্ট্যগুলি ঘূর্ণায়মান ডিস্ক ভালভকে টেকসই করে তোলে।
কার্যপ্রণালী
. অ্যাকচুয়েটর স্টেম এবং লিভার আর্মকে এক চতুর্থাংশ ঘোরানো হয় যা ডিস্ককে চালিত করে। ডিস্কের সম্পূর্ণ সিলিং পৃষ্ঠটি কয়েল স্প্রিং দ্বারা আরোপিত বলের মাধ্যমে সিট বা প্যাডের সাথে অবিচ্ছিন্নভাবে সংস্পর্শে থাকে। এই স্প্রিংগুলি ডিস্ককে উল্লম্বভাবে সরানোর অনুমতি দেয়। এটি ভালভের উপাদানগুলির তাপীয় প্রসারণ এবং সংকোচনকে ক্ষতিপূরণ দেয়, সেইসাথে ব্যাক প্রেসারের প্রভাবকে অতিক্রম করে যার জন্য এটি ডিজাইন করা হয়েছিল এবং সিলিং পৃষ্ঠগুলির মধ্যে। ডিস্ক থেকে সিটে স্পর্শক ঘর্ষণ বলের পার্থক্যগুলি ডিস্ককে তার সিটে ঘোরানোর কারণ হয় যখন ভালভ চক্র হয়, যার ফলে প্রক্রিয়া উপাদান যা জমা হতে পারে তা ছেঁটে ফেলা এবং মুছে ফেলা হয়। এই সমস্ত বৈশিষ্ট্যগুলি ঘূর্ণায়মান ডিস্ক ভালভকে টেকসই করে তোলে। এটি আপনার সিস্টেমের জন্য নির্ভরযোগ্য সমর্থন প্রদান করবে।
প্রয়োগ
. থার্মাল পাওয়ার প্ল্যান্টে ছাই পরিবহন ব্যবস্থায় ঘূর্ণায়মান ডিস্ক ভালভ ব্যবহার করা যেতে পারে। এটি খনি, সিমেন্ট প্ল্যান্ট, চুনাপাথর, ধাতুবিদ্যা প্ল্যান্ট, রাসায়নিক কারখানা এবং অন্যান্য ক্ষেত্রেও প্রয়োগ করা যেতে পারে যেখানে ক্ষয়কারী বা ঘর্ষণরোধী ছাই পরিবহন করার প্রয়োজন হয়।
প্রযুক্তিগত পরামিতি
. সর্বোচ্চ অপারেটিং চাপ: 1.0 MPA
. সর্বোচ্চ পরীক্ষার চাপ: 1.5 MPA
. অপারেটিং তাপমাত্রা: ≤ 200℃
. লিকেজ পরীক্ষার চাপ: 1.1 MPA
স্থাপন
1. স্থাপনের আগে, অনুগ্রহ করে এই ম্যানুয়ালটি সাবধানে পড়ুন এবং বায়ুসংক্রান্ত অ্যাকচুয়েটরের অবস্থা পরীক্ষা করুন।
2. ফ্ল্যাঞ্জের মাত্রা, সর্বোচ্চ অপারেটিং চাপ এবং ভিতরের নামমাত্র ব্যাস প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করুন।
3. বোল্ট এবং বাদামগুলি সামঞ্জস্য করবেন না। এবং দুটি পাইপলাইন এবং ভালভ কেন্দ্রের কেন্দ্র সমাক্ষীয় তা নিশ্চিত করুন। ফ্ল্যাঞ্জ পৃষ্ঠ মসৃণ হওয়া উচিত এবং অনুভূমিকভাবে রাখা উচিত যাতে তুলনামূলকভাবে বড় ঢাল না থাকে, যাতে ভালভ সঠিকভাবে লাগানো এবং কাজ করতে পারে তা নিশ্চিত করার জন্য। এছাড়াও, বোল্টগুলি প্রতিসমভাবে লাগানো উচিত।
4. স্থাপনের পরে, বায়ুসংক্রান্ত অ্যাকচুয়েটরের দুটি এয়ার ইনটেক-এ বাতাস পাম্প করুন এবং নিশ্চিত করুন যে ভালভ প্লেট সঠিকভাবে কাজ করে।
5. যদি কন্ট্রোল সুইচ ইনস্টল করা থাকে, তবে নিশ্চিত করুন যে এর প্যারামিটারগুলি বাহ্যিক পাওয়ার সোর্স পূরণ করতে পারে এবং এটি সম্পূর্ণ খোলা বা সম্পূর্ণ বন্ধ অবস্থায় সঠিকভাবে কাজ করতে পারে।
সমস্যা সমাধানের পদ্ধতি
| সমস্যা |
কারণ |
সমস্যা সমাধানের পদ্ধতি |
| লিক |
বিদেশী বস্তু |
বিদেশী বস্তু সরান |
| সিল ওয়াশার অকার্যকর |
সিল ওয়াশার প্রতিস্থাপন করুন |
| ভালভ কোর ঘর্ষণ |
ভালভ কোর প্রতিস্থাপন করুন |
| ভালভ খোলা বা বন্ধ করা যায় না |
ঘূর্ণায়মান অংশগুলি নমনীয় বা অকার্যকর হয়ে যায় |
আপেক্ষিক অংশগুলি সামঞ্জস্য বা প্রতিস্থাপন করুন |
| অপর্যাপ্ত চাপ বা লিক |
সরবরাহ বায়ু লাইন পরীক্ষা এবং মেরামত করুন |
| বায়ুসংক্রান্ত উপাদানগুলি বার্ধক্য বা অকার্যকর হয়ে যায় |
আপেক্ষিক বায়ুসংক্রান্ত উপাদানগুলি প্রতিস্থাপন করুন |
ইনস্টলেশন মাত্রা এবং রূপরেখা
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
প্রধান উপাদান এবং উপকরণ
| নং. |
আইটেম |
উপাদান |
নং. |
আইটেম |
উপাদান |
| 1 |
উপরের ভালভ বডি |
নমনীয় ঢালাই লোহা |
5 |
নীচের ভালভ বডি |
নমনীয় ঢালাই লোহা |
| 2 |
সিল রিং |
সিরামিক বা সংকর ধাতু |
6 |
ঘূর্ণায়মান শ্যাফ্ট |
45# ইস্পাত |
| 3 |
ভালভ প্লেট |
সিরামিক বা সংকর ধাতু |
7 |
ঘূর্ণায়মান বাহু |
নমনীয় ঢালাই লোহা |
| 4 |
সুইং বাহু |
নমনীয় ঢালাই লোহা |
8 |
বায়ুসংক্রান্ত অ্যাকচুয়েটর |
অ্যালুমিনিয়াম |
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, তবে এটি পণ্যের উপর নির্ভর করে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, পিতলের ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েল ফিটিং, চাপ পরিমাপক ইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরনের স্টেইনলেস স্টিল তৈরি করতে পারি
,পিতল, অ্যালুমিনিয়াম উপকরণ প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/বায়ুসংক্রান্ত ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং এটি তৈরি করতে পেশাদার। তবে যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত বায়ুসংক্রান্ত এবং হাইড্রোলিক, যন্ত্রপাতির ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা ফেস্টো, স্মসি, সিকেডি, বার্কেট, হাইড্রাক, রেক্স্রোথ, সিমেন্স, রোজমাউন্ট, মার্শ, এন্ড্রেস+হাউসার ইত্যাদির মতো সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের গুণমানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেডটি নলাকার এবং নিজে থেকে সিল করে না, লিক প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় আরও শক্ত এবং শক্ত হয়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব উন্নত করতে সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। G-থ্রেড হল একটি নলাকার সোজা পাইপ যা অ-সিল করা সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত টিউব যার দাঁতের প্রোফাইলের কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: কীভাবে চাপের একক রূপান্তর করবেন: MPa, বার, psi, kg/cm²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, তরল প্রবেশকারী পাইলট হেড, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া |
চরম ঠান্ডা পরিবেশের প্রতিক্রিয়া |
সিল |
| ফ্লুরোরবার, PTFE |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + শোষণ প্রকার), হিট ট্রেসিং |
ধাতব উপাদান |
| প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুন |
নিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে লিক প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
|
