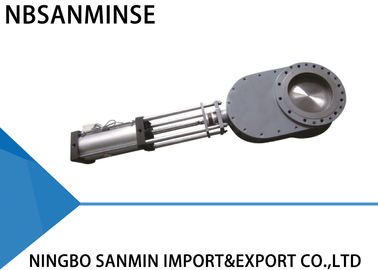

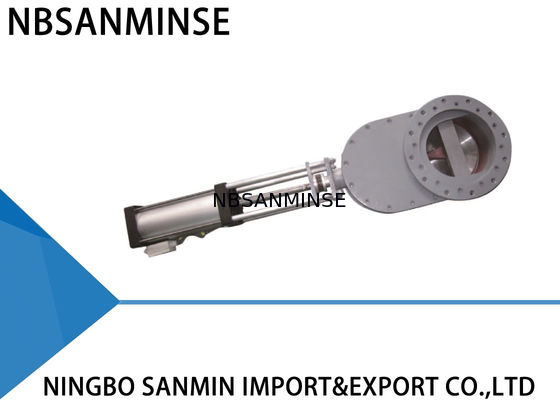

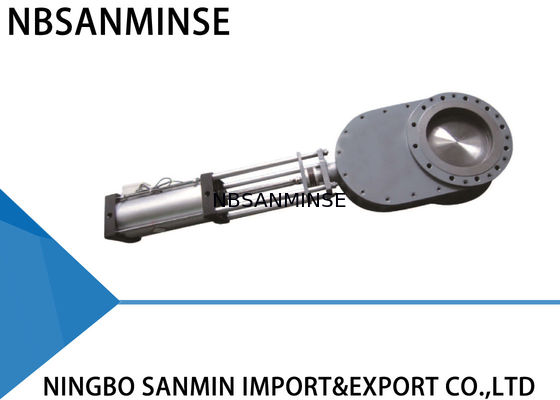

পেবল কয়লার জন্য বায়ুসংক্রান্ত পরিধান-প্রমাণ ডাবল ডিস্ক ভালভ

SMWZ644 ( 1 ) -10 ( 2 ) -DNB -JH নিউম্যাটিক পরিধান - প্রমাণ ডাবল ডিস্ক ভালভ ( নুড়ি কয়লা )

প্রধান কর্মক্ষমতা

মডেল WZ644-10Q ডাবল-ডিস্ক ভালভ একটি ডাবল-ডিস্ক সিলিং ব্যবহার করে এবং সিলিং পৃষ্ঠগুলি পরিধান-প্রতিরোধী খাদ বা সিরামিক দিয়ে তৈরি। সিলটি 100% এয়ারটাইট এবং ভালভটি দীর্ঘ পরিষেবা জীবন অর্জন করে, বিশেষ করে অ্যাপ্লিকেশনগুলিতে। ফলস্বরূপ, সামগ্রিক সিস্টেমের নির্ভরযোগ্যতা নাটকীয়ভাবে বৃদ্ধি পায়।

অপারেটিং কর্মক্ষমতা

যখন উপরের সিলিন্ডার পোর্টে বাতাস প্রবেশ করানো হয়, তখন পিস্টন রডটি ডাবল-ডিস্কটিকে নিচে ঠেলে দেয় এবং ভালভ বন্ধ হয়ে যায়। যখন নীচের সিলিন্ডার পোর্টে বাতাস প্রবেশ করানো হয়, তখন পিস্টন রডটি ডাবল-ডিস্কটিকে উপরে ঠেলে দেয় এবং ভালভ খোলা হয়। কম্প্রেশন স্প্রিং ডিস্ক এবং সিল রিংয়ের মধ্যে স্থাপন করা হয়, যা ডিস্কগুলিকে সিল রিংয়ের বিরুদ্ধে চাপ দেয় এবং ডিস্কগুলির উল্লম্ব নড়াচড়ার অনুমতি দেয়, যা অংশগুলির তাপীয় প্রসারণ এবং সংকোচনকে ক্ষতিপূরণ করতে এবং সমস্ত পরিস্থিতিতে একটি এয়ারটাইট সিল নিশ্চিত করতে সহায়তা করে। ভালভ সক্রিয় করার সময়, ডাবল-ডিস্ক সিলিং পৃষ্ঠগুলিকে ল্যাপ এবং পলিশ করার জন্য ঘোরে। যখন পণ্যটি ভালভের মধ্য দিয়ে প্রবাহিত হয়, তখন অভ্যন্তরীণ চেম্বারে প্রবেশ করা যেকোনো উপাদান ঘূর্ণি প্রবাহের মাধ্যমে সরানো হয়। সুতরাং, ভালভটি স্ব-পরিষ্কার। পরিষ্কার-ইন-প্লেস কর্মক্ষমতা নিশ্চিত করার জন্য অতিরিক্ত বায়ু পরিশোধনের ব্যবস্থা করা যেতে পারে। এই সমস্ত বৈশিষ্ট্য ভালভের জন্য দীর্ঘ পরিষেবা জীবন নিশ্চিত করে এবং আপনার সিস্টেমের নির্ভরযোগ্যতা বৃদ্ধি করে।

অ্যাপ্লিকেশন

কয়লা-চালিত বিদ্যুৎ কেন্দ্র, ধাতু গলানোর কারখানা, লোহা ও ইস্পাত কারখানা, ফার্মাসিউটিক্যাল এবং রাসায়নিক শিল্পে যেকোনো ধুলো, পাউডার এবং দানাদার পণ্য।

প্রযুক্তিগত পরামিতি

সর্বোচ্চ-অপারেটিং চাপ: 1.0MPa

সর্বোচ্চ পরীক্ষার চাপ: 1.5MPa

অপারেটিং তাপমাত্রা: ＜200℃

লিকেজ পরীক্ষার চাপ: 1.1MPa

ইনস্টলেশন এবং অ্যাপ্লিকেশন

1. ইনস্টলেশনের আগে, নিশ্চিত করুন যে নিউম্যাটিক অ্যাকচুয়েটরে কোনো ত্রুটি নেই যেমন ভাঙা বা অবতল।

2. নিশ্চিত করুন যে জয়েন্ট ফ্ল্যাঞ্জ, কাঠামোগত দৈর্ঘ্য, সর্বাধিক অপারেটিং চাপ এবং নামমাত্র ব্যাস প্রয়োজনীয়তা অনুযায়ী রয়েছে।

3. ইনস্টলেশনের সময়, মূল স্ক্রু করা স্টাড এবং বাদাম পুনরায় সমন্বয় করার অনুমতি নেই। দুটি পাইপলাইন এবং ভালভ ব্যাসের কেন্দ্রটিকে সমাক্ষীয় করুন। ফ্ল্যাঞ্জ পৃষ্ঠকে সমতল রাখুন। বোল্ট শক্ত করতে অভিন্নভাবে বল প্রয়োগ করুন।

4. ইনস্টলেশনের পরে, ভালভটি স্বাভাবিকভাবে খোলা বা বন্ধ করা যায় কিনা তা দেখতে উপরের এবং নীচের সিলিন্ডার পোর্ট থেকে বাতাস প্রবেশ করান।

5. কন্ট্রোল সুইচ (যদি থাকে) পরীক্ষা করুন এটি নির্ভরযোগ্যভাবে বাঁধা আছে কিনা, এর প্যারামিটার অ্যাক্সেস পাওয়ার উৎসের সাথে সঙ্গতিপূর্ণ কিনা এবং এটি সম্পূর্ণ খোলা এবং সম্পূর্ণ বন্ধ অবস্থায় সঠিকভাবে কাজ করতে পারে কিনা।

সমস্যা সমাধানের পদ্ধতি

ইনস্টলেশন মাত্রা, রূপরেখা অঙ্কন

প্রধান অংশ এবং উপকরণ
