ইনপুট ভোল্টেজ AC220V 0.75KW-5.5KW
ইনপুট ভোল্টেজ AC380V 0.75KW-450KW

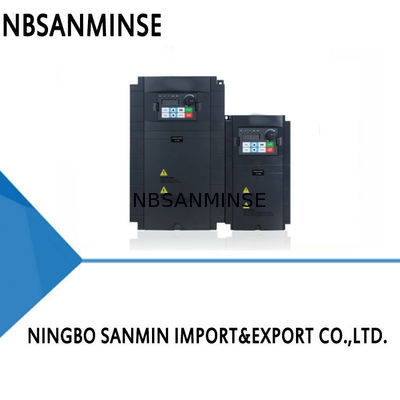

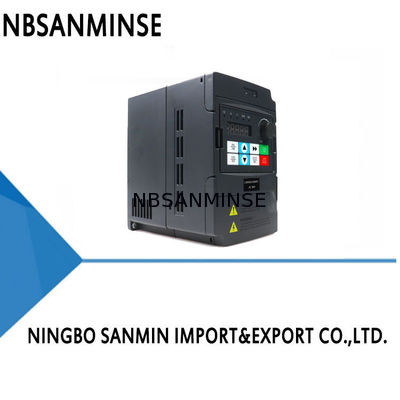

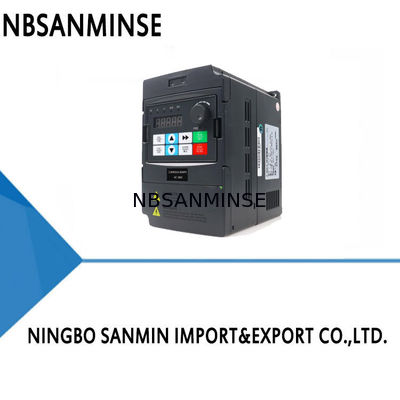

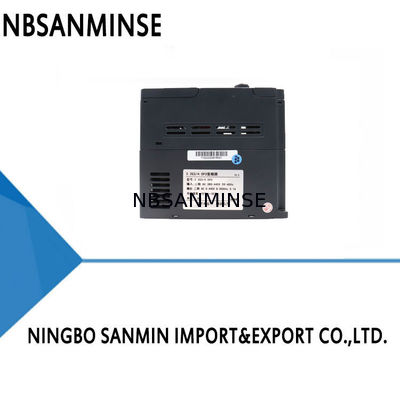

FL710 সিরিজ ইনভার্টার একটি সাধারণ উদ্দেশ্য উচ্চ-কার্যকারিতা কারেন্ট ভেক্টর ইনভার্টার, যা প্রধানত তিন-ফেজ এসি অ্যাসিঙ্ক্রোনাস মোটর নিয়ন্ত্রণ এবং গতি সমন্বয় করতে ব্যবহৃত হয়। এই সিরিজ উচ্চ-কার্যকারিতা ভেক্টর নিয়ন্ত্রণ প্রযুক্তি, কম গতি এবং উচ্চ টর্ক আউটপুট, ভাল গতিশীল বৈশিষ্ট্য, সুপার ওভারলোড ক্ষমতা, বর্ধিত ব্যবহারকারী প্রোগ্রামযোগ্য ফাংশন এবং ব্যাকগ্রাউন্ড মনিটরিং সফ্টওয়্যার, যোগাযোগ বাস ফাংশন, বিভিন্ন PG কার্ড সমর্থন করে, ফাংশনগুলির সমৃদ্ধ এবং শক্তিশালী সমন্বয়, স্থিতিশীল কর্মক্ষমতা গ্রহণ করে।
পণ্যের বৈশিষ্ট্য
● চমৎকার নিম্ন ফ্রিকোয়েন্সি কর্মক্ষমতা
কারেন্ট ভেক্টর নিয়ন্ত্রণ অ্যালগরিদম, উচ্চ স্টার্টিং টর্ক এবং স্থিতিশীল নিম্ন গতির টর্ক আউটপুট উপলব্ধি করে
● ওয়াইড ভোল্টেজ ইনপুট
ওয়াইড ভোল্টেজ ইনপুট, ভোল্টেজ অস্থিরতার ব্যবহারে ভাল প্রতিক্রিয়া
● ব্যাপকভাবে প্রয়োগ
বিভিন্ন অন-সাইট নিয়ন্ত্রণ প্রয়োজনীয়তা উপলব্ধি সহজতর করার জন্য এটি সমৃদ্ধ শিল্প অ্যাপ্লিকেশন সফ্টওয়্যার ফাংশনগুলিকে একীভূত করে
● বিল্ট-ইন ব্রেক ইউনিট
কম্প্যাক্ট মেকানিজম ডিজাইন, বিল্ট-ইন ব্রেক ইউনিট (18.5kw এর নিচে স্ট্যান্ডার্ড কনফিগারেশন)
● RS485 যোগাযোগ
পণ্যের সম্পূর্ণ সিরিজ স্ট্যান্ডার্ড RS485 সিরিয়াল কমিউনিকেশন ইন্টারফেস দিয়ে কনফিগার করা হয়েছে এবং স্ট্যান্ডার্ড Modbus কমিউনিকেশন প্রোটোকল গ্রহণ করে
● সম্পূর্ণ সুরক্ষা
ব্যাপক সুরক্ষা ফাংশন, বিভিন্ন লোড মিউটেশন এবং অস্বাভাবিক ব্যবহারের পরিবেশ মোকাবেলা করা সহজ
● উচ্চ নিরাপত্তা
পণ্যের ব্যবহারের নিরাপত্তা নিশ্চিত করার জন্য পণ্যের সম্পূর্ণ সিরিজ উচ্চ শিখা প্রতিরোধক উপকরণ এবং উচ্চ নির্ভরযোগ্যতা প্রধান সার্কিট সংযোগ গ্রহণ করে
পণ্যের তথ্য
|
পণ্য
মডেল
|
শক্তি
অ্যাডাপ্টার
|
ইনপুট
ভোল্টেজ
|
আউটপুট কারেন্ট |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন
দূরত্ব
|
সামগ্রিক
মাত্রা
|
প্যাকিং
মাত্রা
|
নেট ওজন
|
মোট ওজন |
| W*H |
L*W*T |
L*W*T |
| FL710 |
4KW |
220V-240V
50-60HZ
একক ফেজ
220V-240V
50HZ-60HZ
380V-440V
50-60HZ
তিন ফেজ
380V-440V
50HZ-60HZ
|
17A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.75KG |
3.2KG |
| FL710 |
5.5KW |
25A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.85KG |
3.3KG |
| FL710 |
0.75KW |
2.1A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05KG |
1.3KG |
| FL710 |
1.5KW |
3.8A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05KG |
1.35KG |
| FL710 |
2.2KW |
5.1A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05KG |
1.35KG |
| FL710 |
4KW |
8.5A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.75KG |
3.15KG |
| FL710 |
5.5KW |
13A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.85KG |
3.25KG |
| FL710 |
7.5KW |
16A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.9KG |
3.35KG |
| FL710 |
11KW |
24A |
128*228MM |
240*140*180MM |
302*185*235MM |
3.3KG |
3.45KG |
| FL710 |
15KW |
32A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.6KG |
6.5KG |
| FL710 |
18.5KW |
36A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.75KG |
6.65KG |
| FL710 |
22KW |
44A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.85KG |
6.75KG |
| FL710 |
30KW |
58A |
235*443MM |
465*285*225MM |
560*385*335MM |
16.1KG |
17.6KG |
| FL710 |
37KW |
70A |
235*443MM |
465*285*225MM |
560*385*335MM |
16.3KG |
17.8KG |
| FL710 |
45KW |
90A |
235*482MM |
510*320*256MM |
605*425*355MM |
22.75KG |
24.6KG |
| FL710 |
55KW |
110A |
235*482MM |
510*320*256MM |
605*425*355MM |
23.05KG |
24.9KG |
| FL710 |
75KW |
152A |
240x626MM |
650*380*275MM |
765*480*321MM |
37KG |
40.1KG |
| FL710 |
90KW |
172A |
240*626MM |
650*380*275MM |
765*480*321MM |
37.75KG |
41.5KG |
| FL710 |
110KW |
205A |
240*626MM |
650*380*275MM |
765*480*321MM |
38.5KG |
42.25KG |
| FL710 |
132KW |
253A |
320*730MM |
750*495*325MM |
850*595*395MM |
59.5KG |
69.5KG |
| FL710 |
160KW |
304A |
320*730MM |
750*495*325MM |
850*595*395MM |
61.5KG |
71.3KG |
ইনস্টলেশন ওয়্যারিং
টার্মিনাল ফাংশন বর্ণনা
|
টার্মিনাল
নাম
|
টার্মিনাল
ব্যবহার
|
সেটিং এবং বর্ণনা
|
|
R
|
ইনভার্টার পাওয়ার সাপ্লাই:
380V মডেল R,S এবং T এর সাথে সংযুক্ত; 220V মডেল R,S বা R,T এর সাথে সংযুক্ত
|
ইনভার্টার ইনপুট পাওয়ার সাপ্লাইয়ের সামনে ওভারকারেন্ট সুরক্ষা ডিভাইস হিসাবে এয়ার সুইচ ব্যবহার করা উচিত। যদি লিকেজ সুরক্ষা সুইচ যোগ করা হয়, লিকেজ সুইচের ভুল অপারেশন প্রতিরোধ করার জন্য, অনুগ্রহ করে 200mA এর বেশি সংবেদনশীলতা এবং 100 ms এর বেশি অপারেশন সময় সহ সরঞ্জাম নির্বাচন করুন
|
|
S
|
|
T
|
|
U,V,W
|
ইনভার্টার আউটপুট, মোটরের সাথে সংযুক্ত
|
লিকেজ কারেন্ট কমাতে, মোটরের সংযোগ লাইন 50 মিটারের বেশি হওয়া উচিত নয়
|
|
PE
|
গ্রাউন্ডিং
|
ইনভার্টার ভালোভাবে গ্রাউন্ডেড হওয়া উচিত
|
|
X1
|
X1/X2/X3/X-4/X5/X6/X7 এবং COM এর মধ্যে সংযোগ কার্যকর, এবং অন্যান্য ফাংশনগুলি যথাক্রমে প্যারামিটার F4.00~F4.06 দ্বারা সেট করা হয়। X7 একটি সাধারণ মাল্টি-ফাংশন টার্মিনাল হিসাবে ব্যবহার করা যেতে পারে, এবং এটি একটি উচ্চ-গতির পালস ইনপুট পোর্ট হিসাবে প্রোগ্রাম করা যেতে পারে, যেমন দেখানো হয়েছে
F4.06 ফাংশন বর্ণনা
|
ইনপুট, 0-24v লেভেল সিগন্যাল, কার্যকর লো লেভেল, 5mA
|
|
X2
|
|
X3
|
|
X4
|
|
X5
|
|
X6
|
|
X7
|
|
AI1
|
কারেন্ট বা ভোল্টেজ অ্যানালগ ইনপুট গ্রহণ করুন
|
ইনপুট ভোল্টেজ রেঞ্জ: 0-10v ইনপুট কারেন্ট রেঞ্জ: 0-20ma
|
|
AI2
|
শুধুমাত্র কারেন্ট অ্যানালগ ইনপুট গ্রহণ করুন
|
ইনপুট ভোল্টেজ রেঞ্জ: 0-10v
|
|
AO1
|
অ্যানালগ আউটপুট সিগন্যাল 1
|
আউটপুট, 0-10v DC ভোল্টেজ
|
|
AO2
|
অ্যানালগ আউটপুট সিগন্যাল 2
|
আউটপুট, 0-10v DC ভোল্টেজ
|
|
24V
|
24V হল ডিজিটাল সিগন্যাল ইনপুট টার্মিনালের সাধারণ পাওয়ার সাপ্লাই
|
সর্বোচ্চ আউটপুট কারেন্ট 200mA
|
|
10V
|
10V হল অ্যানালগ ইনপুট এবং আউটপুট টার্মিনালের জন্য সাধারণ পাওয়ার সাপ্লাই
|
সর্বোচ্চ আউটপুট কারেন্ট 20mA
|
|
COM
|
সিগন্যাল কমন টার্মিনাল
|
GND থেকে অভ্যন্তরীণভাবে বিচ্ছিন্ন
|
|
GND
|
সিগন্যাল কমন টার্মিনাল
|
COM থেকে অভ্যন্তরীণভাবে বিচ্ছিন্ন
|
|
AVI
|
0-10V সিগন্যাল ইনপুট
|
0-10V সিগন্যাল ইনপুট
|
|
TA
|
মাল্টি-ফাংশন রিলে আউটপুট টার্মিনাল হিসাবে প্রোগ্রামযোগ্যভাবে সংজ্ঞায়িত, 99 প্রকার পর্যন্ত, F5.02 টার্মিনাল ফাংশন পরিচিতি দেখুন
|
TA-TB: স্বাভাবিকভাবে বন্ধ, TA-TC: স্বাভাবিকভাবে খোলা কন্টাক্ট ক্ষমতা: AC 250V/3A DC 24V/2A
|
|
TB
|
|
TC
|
শিল্প প্রয়োগ
FL710 সিরিজ মেশিন তার চমৎকার কর্মক্ষমতা এবং শক্তিশালী ফাংশন সহ সরঞ্জাম গতি নিয়ন্ত্রণ এবং অটোমেশন প্রয়োজনীয়তার নকশায় ব্যাপকভাবে ব্যবহৃত হয়, যেমন টেক্সটাইল, কাগজ তৈরি, অঙ্কন, মেশিন টুলস, প্যাকেজিং, খাদ্য, ফ্যান, জল পাম্প এবং অন্যান্য শিল্প।
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, কিন্তু এটি পণ্যের উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com বা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ এক্সপোর্টার অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েলফিটিং, প্রেসার গেজইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপকরণ প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/নিউম্যাটিক ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত নিউম্যাটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্টস ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলি এক বছরের গুণমানের গ্যারান্টিযুক্ত।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কি?
উত্তর:
G থ্রেড সিলিন্ড্রিকাল এবং নিজে সিল করে না, ফুটো প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় আরও শক্ত এবং শক্ত হয়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব উন্নত করতে সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয় G-থ্রেড হল একটি সিলিন্ড্রিকাল পাইপ যা নন-সিলড সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত পাইপ যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত পাইপ যার দাঁতের প্রোফাইল কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়
প্রশ্ন: চাপ ইউনিটগুলি কীভাবে রূপান্তর করবেন: MPa, bar, psi, kg/cm²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া |
চরম ঠান্ডা পরিবেশের প্রতিক্রিয়া |
সিল |
| ফ্লুরোরবার, PTFE |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + অ্যাডসর্পশন টাইপ), হিট ট্রেসিং |
ধাতব উপাদান |
| রিজার্ভ সম্প্রসারণ ক্লিয়ারেন্স |
নিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত হওয়ার কারণে ফুটো প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম শক্তি খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং বরফের সংস্পর্শ এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
|
