১, সংক্ষিপ্ত বিবরণ

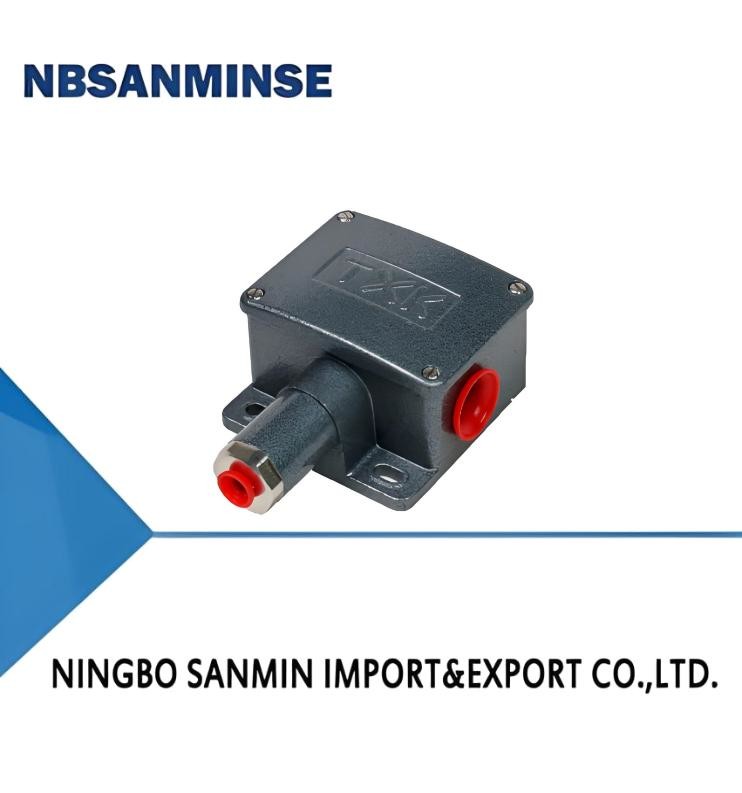

TXK চাপ সুইচ একটি নির্ভরযোগ্য অন-সাইট ইনস্টলেশন যন্ত্র। পিস্টন স্প্রিং ডায়াফ্রাম কম্বিনেশন স্ট্রাকচার একটি স্ট্যাটিক ও-রিং সিল গ্রহণ করে, যার চমৎকার সিসমিক এবং ওভারপ্রেসার প্রতিরোধ ক্ষমতা রয়েছে, সেইসাথে ছোট ব্যাকল্যাশ এবং বিস্তৃত পরিমাপ পরিসীমা রয়েছে। পেট্রোলিয়াম, রাসায়নিক, থার্মাল পাওয়ার, থার্মোইলেকট্রিক, ধাতুবিদ্যা, ফার্মাসিউটিক্যালস ইত্যাদির মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। এর কভারেজ পরিসীমা হল -0.1MPa~27.5MPa।
২, প্রযুক্তিগত কর্মক্ষমতা
|
কাজের সান্দ্রতা
|
1x10-3m2/s
|
|
সুইচিং উপাদান
|
মাইক্রোসুইচ
|
|
এনক্লোজার রেটিং
|
IP65
|
|
পরিবেষ্টিত তাপমাত্রা
|
-20℃-60℃
|
|
মাধ্যম তাপমাত্রা
|
0℃-80℃
|
|
কম্পন-প্রতিরোধী কর্মক্ষমতা
|
40m/s²
|
|
পুনরাবৃত্তি ত্রুটি
|
1%বা0.5%
|
|
যোগাযোগ ক্ষমতা
|
সর্বোচ্চ 220V AC, ≤5A
|
৩, স্পেসিফিকেশন
|
চাপ সেটিং মানের সমন্বয় পরিসীমা
|
সুইচিং পার্থক্য এর বেশি নয়
|
**অনুমোদিত চাপ (Mpa)
|
বাহ্যিক মাত্রা
|
সুইচিং ফ্রিকোয়েন্সি/মিনিট
|
ঝিল্লি উপাদান
|
ইন্টারফেসের অভ্যন্তরীণ থ্রেড
|
|
-100~0KPa
|
3KPa
|
1.3
|
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
-100~100KPa
|
3KPa
|
1.3
|
02
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
0~100KPa
|
3KPa
|
1.3
|
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
5~170KPa
|
2KPa
|
1.3
|
02
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
5~210KPa
|
5KPa
|
1.3
|
01
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
10~350KPa
|
4KPa
|
1.3
|
02
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
20~700KPa
|
15KPa
|
1.5
|
01
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
0.15~1.2MPa
|
0.02MPa
|
3
|
01
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
0.25~2.5MPa
|
0.04MPa
|
5
|
01
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
0.37~3.7MPa
|
0.08MPa
|
6
|
01
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
0.7~7MPa
|
0.12MPa
|
10
|
01
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
1.2~12MPa
|
0.15MPa
|
17.5
|
01
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
|
3.5~27.5MPa
|
1MPa
|
34
|
01
|
30
|
স্টেইনলেস স্টিল বা পলিইমাইড
|
NPT1/4
|
৪, নির্বাচন সারণী
|
TXK -□ □- □- □- □
1 2 3 4 5
|
|
১. পণ্যের ফর্ম
|
|
01
|
প্রচলিত
|
02
|
ডাবল-কন্টাক্ট
|
|
EEx d
|
|
04
|
নিম্ন ডিফারেনশিয়াল চাপ
|
05
|
উপর এবং নীচের ডিফারেনশিয়াল চাপ
|
06
|
উচ্চ হাইড্রোস্ট্যাটিক চাপ
|
|
07
|
ফার্নেস
|
|
|
|
|
|
২. শেল
|
|
NN
|
নিয়মিত স্টাইল
|
RN
|
ডুয়াল কন্টাক্ট মডেল
|
LC
|
সাধারণ বিস্ফোরণ-প্রতিরোধী মডেল
|
|
B
|
ছোট ভিউয়িং উইন্ডো সহ বিস্ফোরণ-প্রতিরোধী মডেল
|
AL
|
ফার্নেস শেল
|
|
|
|
৩. ডায়াফ্রাম টাইপ
|
|
01
|
পলি
|
02
|
স্টেইনলেস স্টিল
|
|
রাবার
|
|
৪. সংযোগ থ্রেড (প্রয়োজন অনুযায়ী কাস্টমাইজযোগ্য)
|
|
01
|
NPT1/4 অভ্যন্তরীণ
|
|
|
|
|
|
৫. পরিসীমা
|
পরিসীমা তুলনা সারণী দেখুন
|
|
নির্বাচন উদাহরণ: TXK-01NN-02-01-001
TXK চাপ নিয়ন্ত্রক, পণ্যের ফর্ম: নিয়মিত, শেল: নিয়মিত, ডায়াফ্রাম ফর্ম: স্টেইনলেস স্টিল, সংযোগ থ্রেড: NPT1/4 অভ্যন্তরীণ, পরিসীমা: 3.5-27.5MPa।
|
পরিসীমা তুলনা সারণী
|
কোড
|
পরিসীমা
|
নোট
|
কোড
|
পরিসীমা
|
নোট
|
|
001
|
3.5-27.5MPa
|
প্রচলিত চাপ
|
002
|
1.2-12MPa
|
প্রচলিত চাপ
|
|
003
|
0.7-7MPa
|
প্রচলিত চাপ
|
004
|
0.37-3.7MPa
|
প্রচলিত চাপ
|
|
005
|
0.25-2.5MPa
|
প্রচলিত চাপ
|
006
|
0.15-1.2MPa
|
প্রচলিত চাপ
|
|
007
|
20-700KPa
|
প্রচলিত চাপ
|
008
|
10-350KPa
|
প্রচলিত চাপ
|
|
009
|
5-210KPa
|
প্রচলিত চাপ
|
010
|
5-170KPa
|
প্রচলিত চাপ
|
|
011
|
0-100KPa
|
প্রচলিত চাপ
|
012
|
≤100-0KPa
|
প্রচলিত চাপ
|
|
013
|
≤100-100KPa
|
প্রচলিত চাপ
|
014
|
25KPa
|
উচ্চ হাইড্রোস্ট্যাটিক চাপ
|
|
015
|
0-60KPa
|
নিম্ন ডিফারেনশিয়াল চাপ
|
016
|
20-200KPa
|
নিম্ন ডিফারেনশিয়াল চাপ
|
|
017
|
50-500KPa
|
নিম্ন ডিফারেনশিয়াল চাপ
|
018
|
≤0.5-0.5KPa
|
ফার্নেস ডিফারেনশিয়াল চাপ
|
|
019
|
≤3-3KPa
|
ফার্নেস ডিফারেনশিয়াল চাপ
|
020
|
≤6-6KPa
|
ফার্নেস ডিফারেনশিয়াল চাপ
|
|
021
|
≤12-12KPa
|
ফার্নেস ডিফারেনশিয়াল চাপ
|
|
|
|
৫, ডিবাগিং পদ্ধতি এবং সুইচ ওয়্যারিং ডায়াগ্রাম
অ্যাডজাস্টিং নাটকে মৌলিক দুর্বলতার অবস্থায় ফিরিয়ে আনুন, সিগন্যাল লাইটের সাথে সুইচের সি, এনও, এনসি তারগুলি সংযুক্ত করুন। সিগন্যাল লাইটের অবস্থা পর্যবেক্ষণ করুন, সিগন্যাল লাইটকে সবুজ আলোতে সংযুক্ত করুন (সি হল সাধারণ টার্মিনাল, এবং যখন সি কারখানায় এনসি-র সাথে সংযুক্ত থাকে, তখন সবুজ আলো জ্বলবে), এবং পছন্দসই সেট পয়েন্টে সেট করার জন্য সেট পয়েন্ট ইন্ডিকেটর অনুযায়ী অ্যাডজাস্টিং নাটকে উপরে এবং নীচে সামঞ্জস্য করুন। (নীচের চাপ বৃদ্ধি পায় এবং উপরের চাপ হ্রাস পায়)।
৬, চেহারা এবং ইনস্টলেশন মাত্রা
01
02
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, তবে এটি পণ্যের উপর নির্ভর করে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েলফিটিং, প্রেসার গেজইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরণের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপাদান প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/নিউম্যাটিক ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। তবে সম্ভব হলে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত নিউম্যাটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্টস ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী বিবেচনা করা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্যগুলি এক বছরের গুণমানের গ্যারান্টিযুক্ত।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে আছে? PT, NPT, এবং G থ্রেডের মধ্যে পার্থক্য কি?
উত্তর:
G থ্রেড হল সিলিন্ড্রিক্যাল এবং নিজে থেকে সিল করে না, ফুটো প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT হল কনিক্যাল, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় আরও শক্ত এবং শক্ত হয়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। G-থ্রেড হল একটি সিলিন্ড্রিক্যাল পাইপ যা নন-সিলড সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি কনিক্যাল টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি কনিক্যাল টিউব যার দাঁতের প্রোফাইলের কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: চাপ ইউনিটগুলি কীভাবে রূপান্তর করবেন: MPa, বার, psi, kg/cm²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কি কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী বিবেচনা করা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা |
চরম ঠান্ডা পরিবেশের জন্য প্রতিরোধমূলক ব্যবস্থা |
সিল |
| ফ্লুরোরবার, PTFE |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + অ্যাডসর্পশন টাইপ), হিট ট্রেসিং |
ধাতব উপাদান |
| সম্প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুন |
নিম্ন-তাপমাত্রার দৃঢ়তা সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে ফুটো প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেডের কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষার থেকে এক্সপোজার এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
03 |
