সংক্ষিপ্ত বিবরণ

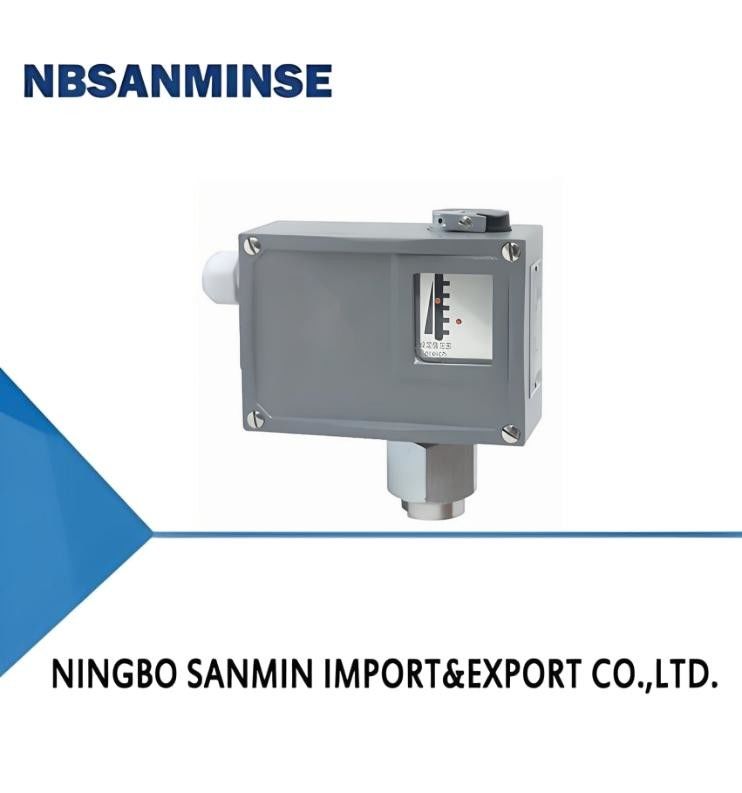

TL0102 চাপ সুইচ একটি ডায়াফ্রাম টাইপ সেন্সর গ্রহণ করে, এবং সেন্সর হাউজিং উপাদানের কিছু নির্দিষ্টকরণ স্টেইনলেস স্টিল, যা ক্ষয়কারী মাধ্যম, সেইসাথে বায়ু, গ্যাস, জলীয় বাষ্প এবং তেল এর মতো তরল মাধ্যমের মতো নিরপেক্ষ গ্যাসের জন্য ব্যবহার করা যেতে পারে।
TL0102 চাপ সুইচের সেটিং মান 0-1MPa পরিসীমা সহ সামঞ্জস্যযোগ্য। নিম্ন ভোল্টেজ পরিসরে উচ্চ সংবেদনশীলতা নিয়ন্ত্রণ।
প্রধান প্রযুক্তিগত কর্মক্ষমতা
|
সাধারণ |
বিস্ফোরণ-প্রমাণ প্রকার |
| কার্যকরী সান্দ্রতা |
<1×10－3m2/s |
<1×10－3m2/s |
| সুইচিং উপাদান |
মাইক্রোসুইচ |
সিল করা সুইচ |
| বিস্ফোরণ-প্রমাণ গ্রেড |
- |
Exde Ⅱ CT4～T6 |
| এনক্লোজার দ্বারা প্রদত্ত সুরক্ষার মাত্রা |
IP65(DIN40050 এর সাথে সঙ্গতিপূর্ণ এবং GB4208 এ IP65 এর সমতুল্য) |
IP54(DIN40050 এর সাথে সঙ্গতিপূর্ণ এবং GB4208 এ IP54 এর সমতুল্য) |
| পরিবেষ্টিত তাপমাত্রা |
－5℃～40℃ |
－5℃～40℃ |
| মাধ্যম তাপমাত্রা |
0～120℃ |
0～95℃ |
| ইনস্টলেশন অবস্থান |
- |
চাপ ইন্টারফেস উল্লম্বভাবে নিচে |
| কম্পন-বিরোধী কর্মক্ষমতা |
20m/s2 |
সর্বোচ্চ: 20m/s2 |
| পুনরাবৃত্তি ত্রুটি |
≤1.5% |
≤1.5% |
| যোগাযোগ ক্ষমতা |
AC 220V 6A(প্রতিরোধী) |
DC 250V 0.25A(প্রতিরোধী) 60Wmax
AC 250V 5A(প্রতিরোধী) 1250VAmax |
নির্দিষ্টকরণ
TL0102 সুইচিং ত্রুটি সামঞ্জস্যযোগ্য নয়
সেটিং মান সমন্বয় পরিসীমা
(MPa) |
সুইচিং পার্থক্য অতিক্রম করে না (MPa) |
অনুমোদিত চাপ ① (MPa) |
সুইচিং ফ্রিকোয়েন্সি/
মিনিট
|
চাপ সেন্সর উপাদান |
ইন্টারফেসের অভ্যন্তরীণ থ্রেড |
ওজন
(কেজি)
|
আউটলাইন ডাইমেনশন ড্রয়িং নম্বর |
অর্ডার ক্যাটালগ নম্বর |
| কেসিং |
ডায়াফ্রাম |
সাধারণ |
বিস্ফোরণ-প্রমাণ প্রকার |
সাধারণ |
বিস্ফোরণ-প্রমাণ প্রকার |
| 0～0.01 |
0.0012 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-107117 |
TL0102.50-107117 |
| 0～0.025 |
0.0018 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-108117 |
TL0102.50-108117 |
| 0～0.04 |
0.0025 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-109117 |
TL0102.50-109117 |
| 0.05～0.4 |
0.06 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-163117 |
TL0102.50-163117 |
| 0.05～0.6 |
0.07 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-164117 |
TL0102.50-164117 |
| 0.05～1 |
0.1 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-166117 |
TL0102.50-166117 |
TL0102 সুইচ পার্থক্য সামঞ্জস্যযোগ্য
সেটিং মান সমন্বয় পরিসীমা
(MPa) |
সুইচিং পার্থক্য অতিক্রম করে না (MPa) |
অনুমোদিত চাপ ① (MPa) |
সুইচিং ফ্রিকোয়েন্সি/
মিনিট
|
চাপ সেন্সর
উপাদান
|
ইন্টারফেসের অভ্যন্তরীণ থ্রেড |
ওজন
(কেজি)
|
আউটলাইন ডাইমেনশন ড্রয়িং নম্বর |
অর্ডার ক্যাটালগ নম্বর |
| কেসিং |
ডায়াফ্রাম |
সাধারণ |
বিস্ফোরণ-প্রমাণ প্রকার |
সাধারণ |
বিস্ফোরণ-প্রমাণ প্রকার |
| 0～0.01 |
0.004 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.95 |
01 |
03 |
TL0102.00-107117 |
TL0102.40-107117 |
| 0～0.025 |
0.005 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.00-108117 |
TL0102.40-108117 |
| 0～0.04 |
0.007 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.95 |
01 |
03 |
TL0102.00-109117 |
TL0102.40-109117 |
| 0.05～0.4 |
0.18 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-163117 |
TL0102.40-163117 |
| 0.05～0.6 |
0.22 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-164117 |
TL0102.40-164117 |
| 0.05～1 |
0.3 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-166117 |
TL0102.40-166117 |
TL0103 সুইচ পার্থক্য সামঞ্জস্যযোগ্য নয় (ছোট সুইচিং পার্থক্য, কোন বিস্ফোরণ-প্রমাণ প্রকার)
সেটিং মান সমন্বয় পরিসীমা
(MPa) |
সুইচিং পার্থক্য অতিক্রম করে না (MPa) |
অনুমোদিত চাপ ① (MPa) |
সুইচিং ফ্রিকোয়েন্সি/
মিনিট
|
চাপ সেন্সর উপাদান |
ইন্টারফেসের অভ্যন্তরীণ থ্রেড |
ওজন
(কেজি)
|
আউটলাইন ডাইমেনশন ড্রয়িং নম্বর |
অর্ডার ক্যাটালগ নম্বর |
| কেসিং |
ডায়াফ্রাম |
| 0～0.01 |
0.0006 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
01 |
TL0103.70-107117 |
| 0～0.025 |
0.001 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
01 |
TL0103.70-108117 |
| 0～0.04 |
0.0018 |
0.1 |
10 |
স্টেইনলেস স্টিল |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
01 |
TL0103.70-109117 |
| 0.05～0.4 |
0.035 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
02 |
TL0103.70-163117 |
| 0.05～0.6 |
0.04 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
02 |
TL0103.70-164117 |
| 0.05～1 |
0.05 |
10② |
10 |
স্টেইনলেস স্টিল1Cr18Ni9Ti |
স্টেইনলেস স্টিল(316L) |
G1/4 |
0.9 |
02 |
TL0103.70-166117 |
দ্রষ্টব্য: বাস্তব কাজে, একটি সংক্ষিপ্ত পিক চাপও এই মান অতিক্রম করতে পারবে না।
② স্থির চাপ মান বোঝায়।
01
02
03
04
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, তবে এটি পণ্যের উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ 0086 15168536055
প্রশ্ন: আপনার ব্যবসার পরিধি কি?
উত্তর: আমাদের ব্যবসার পরিধি হলসম্পূর্ণ কন্টেইনার সহ রপ্তানিকারক অটোমেশন যন্ত্রাংশের পরিষেবা, এবং বিক্রিএয়ার সিলিন্ডার, এয়ার সোর্স ট্রিটমেন্ট, সোলেনয়েড ভালভ,এয়ার ভালভ,মোটরাইজড ভালভ, ব্রাস ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, এয়ার এবং অয়েল ফিটিং, প্রেসার গেজ ইত্যাদি।
প্রশ্ন:আপনি কি ধরনের পণ্য তৈরি করতে পারেন?উত্তর: আমরা অনেক ধরনের স্টেইনলেস স্টিল তৈরি করতে পারি
,ব্রাস, অ্যালুমিনিয়াম উপাদান প্রক্রিয়াকরণ।যেমন উচ্চচাপভালভ / সোলেনয়েড ভালভ / ইলেকট্রিক ভালভ / জল ভালভ/নিউম্যাটিক ভালভ/এয়ার সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক অ্যাকুমুলেটরপণ্য এবং তাই।প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যেতে পারে?
উত্তর: হ্যাঁ, অবশ্যই, আমরা তৈরি করতে পারি। আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং তৈরি করতে পেশাদার। তবে যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি আসল বিখ্যাত নিউম্যাটিক এবং হাইড্রোলিক, ইন্সট্রুমেন্টস ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমরা Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? উত্তর: হ্যাঁ, সাধারণত পণ্য এক বছরের মানের গ্যারান্টি।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ নাকি মেট্রিক সিস্টেমে? PT, NPT এবং G থ্রেডের মধ্যে পার্থক্য কী?
উত্তর:
G থ্রেডটি নলাকার এবং নিজে থেকে সিল করে না, ফুটো প্রতিরোধ করার জন্য অতিরিক্ত গ্যাসকেট প্রয়োজন। PT এবং NPT শঙ্কুযুক্ত, এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলি শক্ত করার সময় আরও শক্ত হয়ে যায়। সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিলিং প্রভাব বাড়ানোর জন্য সাধারণত সিল্যান্ট বা টেপ ব্যবহার করা হয়। G-থ্রেড হল একটি নলাকার সোজা পাইপ যা অ-সিল করা সংযোগের জন্য ব্যবহৃত হয়; PT থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজস্ব বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে; NPT হল একটি শঙ্কুযুক্ত টিউব যার দাঁতের প্রোফাইল কোণ 60 ডিগ্রি, যা প্রধানত উত্তর আমেরিকায় ব্যবহৃত হয়।
প্রশ্ন: চাপ ইউনিটগুলি কীভাবে রূপান্তর করবেন: MPa, bar, psi, kg/cm ²?
উত্তর: 1MPa=10bar≈145psi≈10kg
প্রশ্ন: সোলেনয়েড ভালভ কয়েলের বার্নআউট সাধারণত কী কারণে হয়?
উত্তর: ভুল ভোল্টেজ এবং Hz, ঘন ঘন সুইচিং, পাইলট হেড তরলে প্রবেশ করা, ভালভ কোর এবং স্প্রিং সমস্যা,
পরিবেশগরম, ভারী কম্পন ইত্যাদি। প্রশ্ন:
উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে নিউম্যাটিক উপাদানগুলির জন্য কী লক্ষ্য রাখা উচিত? ফোকাস পয়েন্ট
| উচ্চ তাপমাত্রা পরিবেশের প্রতিক্রিয়া |
চরম ঠান্ডা পরিবেশের প্রতিক্রিয়া |
সিল |
| ফ্লুরোরবার, PTFE |
নিম্ন-তাপমাত্রার নাইট্রিল, সিলিকন রাবার, পলিউরেথেন |
লুব্রিকেশন |
| উচ্চ-তাপমাত্রার সিন্থেটিক গ্রীস (কম উদ্বায়ী) |
নিম্ন-তাপমাত্রার গ্রীস (কম পোর পয়েন্ট, কম সান্দ্রতা) |
এয়ার সাপ্লাই ট্রিটমেন্ট |
| কুলিং শক্তিশালী করুন, কার্যকর জল অপসারণ |
আল্ট্রা-লো ডিউ পয়েন্ট ড্রাইং (রেফ্রিজারেশন + শোষণ প্রকার), হিট ট্রেসিং |
ধাতব উপাদান |
| সম্প্রসারণ ক্লিয়ারেন্স সংরক্ষণ করুন |
নিম্ন-তাপমাত্রার টাফনেস সহ উপকরণ নির্বাচন করুন, ঠান্ডা সংকোচন থেকে ফুটো প্রতিরোধ করুন |
নিয়ন্ত্রণ উপাদান |
| উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম বিদ্যুৎ খরচ |
ইনসুলেশন বক্স ইনস্টল করুন, স্থানীয় গরম করা, ঠান্ডা ঘনীভবন প্রতিরোধ করুন |
ইনস্টলেশন |
| তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং বরফের সংস্পর্শ এড়িয়ে চলুন, তাপ নিরোধক উপকরণ দিয়ে মুড়িয়ে দিন |
|
