সংক্ষিপ্ত বিবরণ

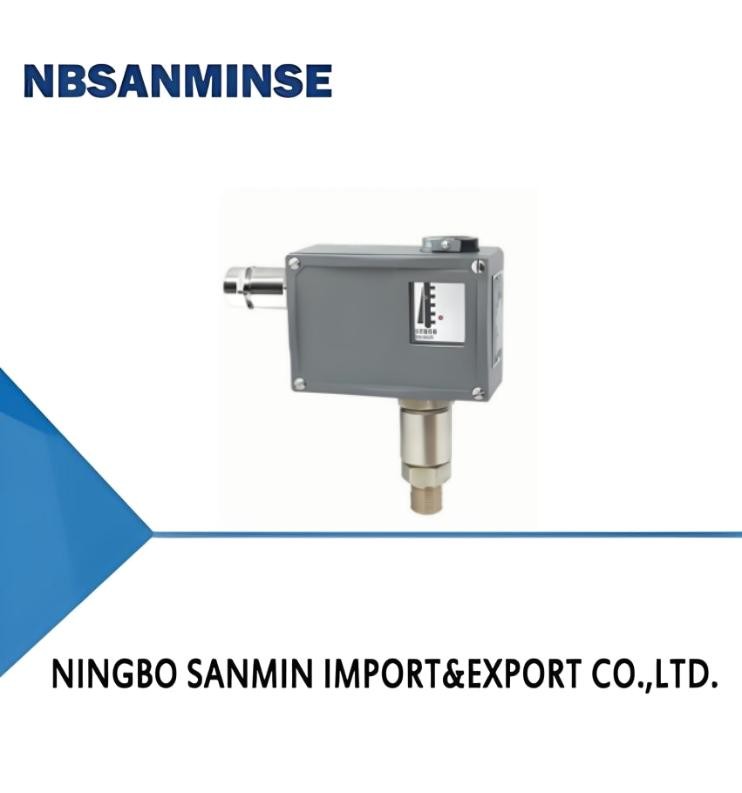

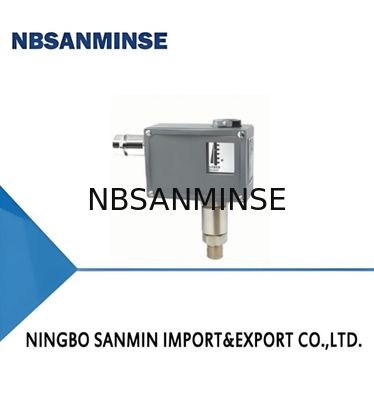

TL5123 চাপ সুইচ (উচ্চ চাপ) / চাপ নিয়ন্ত্রক পিস্টন এবং ডায়াফ্রাম সেন্সরগুলির সংমিশ্রণ গ্রহণ করে,যা তেল কুয়াশা এবং অন্যান্য ক্ষয়কারী নয় তেল কুয়াশা গ্যাস এবং হাইড্রোলিক তেল ধারণকারী সংকুচিত বায়ুর জন্য ব্যবহার করা যেতে পারে, জল তেল emulsions, এবং ভাল তৈলাক্তকরণ কর্মক্ষমতা সঙ্গে মাঝারি তরল মিডিয়া।
TL5123 চাপ সুইচ (উচ্চ চাপ) / চাপ নিয়ন্ত্রকের সেটিং মানটি 0.3 ~ 40MPa এর একটি সেটিং ব্যাপ্তির সাথে সামঞ্জস্যযোগ্য।
প্রধান প্রযুক্তিগত কর্মক্ষমতা
|
সাধারণ |
বিস্ফোরণ প্রতিরোধক প্রকার |
| ওয়ার্কিং ভিস্কোসিটি |
<১x১০-3m2/s |
<১x১০-3m2/s |
| স্যুইচিং এলিমেন্ট |
মাইক্রো সুইচ |
সিল করা সুইচ |
| বিস্ফোরণ প্রতিরোধক গ্রেড |
- |
Exde II CT4T6 শংসাপত্র নম্বরঃ GYB24.1453X |
| আবরণ দ্বারা প্রদত্ত সুরক্ষার মাত্রা |
গ্রিভ IP54, O-ring IP65 সহ সিলড রিং ((DIN40050 এর সাথে সামঞ্জস্যপূর্ণ, GB4208 এর IP65 এর সমতুল্য)) |
গ্রিভ IP54, O-ring IP65 সহ সিলড রিং (DIN40050, GB4208 এর IP65 এর সমতুল্য) |
| পরিবেশে তাপমাত্রা |
-২০°সি ০৪০°সি |
-২০°সি ০৪০°সি |
| মাঝারি তাপমাত্রা |
০°সি ০১০°সি |
০°সি ঊর্ধ্বতন ১২০°সি |
| ইনস্টলেশনের অবস্থান |
চাপ ইন্টারফেস উল্লম্বভাবে নিচে (একটি 15 ° একটি কুলুঙ্গি জন্য অনুমতি দেয়) |
চাপ ইন্টারফেস উল্লম্বভাবে নিচে (একটি 15 ° একটি কুলুঙ্গি জন্য অনুমতি দেয়) |
| অ্যান্টি-ভিব্রেশন পারফরম্যান্স |
সর্বোচ্চঃ ৪০ মিটার/সেকেন্ড2 |
সর্বোচ্চঃ ২০ মিটার/সেকেন্ড2 |
| পুনরাবৃত্তিযোগ্যতার ত্রুটি |
≤2.5% |
≤2.5% |
| যোগাযোগের ক্ষমতা |
এসি 220 ভোল্ট 6A ((বিরোধী) |
DC 250V 0.25A (প্রতিরোধ) 60Wmax
AC 220V 6A ((প্রতিরোধ) 1250VAmax |
বিশেষ উল্লেখ
TL5123 স্যুইচিং ত্রুটি সামঞ্জস্যযোগ্য নয়
মান সমন্বয় পরিসীমা সেট করা
(এমপিএ) |
স্যুইচিং ডিফারেনশিয়াল (এমপিএ) অতিক্রম করে না |
**অনুমোদিত চাপ ১ (এমপিএ) |
স্যুইচিং ফ্রিকোয়েন্সি/
মিনিট
|
চাপ সেন্সর উপাদান |
ইন্টারফেস থ্রেড ২ |
ওজন
(কেজি)
|
রূপরেখা মাত্রা অঙ্কন সংখ্যা |
অর্ডার ক্যাটালগ নম্বর |
| কেসিং |
ডায়াফ্রাগাম |
পিস্টন |
সাধারণ |
বিস্ফোরণ প্রতিরোধক প্রকার |
| 0.৩.৪ |
0.9 |
30 |
20 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.8 |
01 |
TL5123.10-191051 |
TL5123.50-191051 |
| 0.৫৬।3 |
1.3 |
30 |
20 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.8 |
01 |
TL5123.10-200051 |
TL5123.50-200051 |
| 0.৫.১০ |
1.6 |
30 |
20 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.8 |
01 |
TL5123.10-202051 |
TL5123.50-202051 |
| 0.5 ¢ 16 |
1.9 |
30 |
20 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.8 |
01 |
TL5123.10-203051 |
TL5123.50-203051 |
| ১ ¢ ২৫ |
2.5 |
30 |
30 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.8 |
02 |
TL5123.10-215051 |
TL5123.50-215051 |
| ১ ¢ ৪০ |
2.8 |
60 |
30 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.8 |
02 |
TL5123.10-216051 |
TL5123.50-216051 |
TL5123 সুইচ পার্থক্য নিয়ন্ত্রিত
মান সমন্বয় পরিসীমা সেট করা
(এমপিএ) |
স্যুইচিং ডিফারেনশিয়াল (এমপিএ) অতিক্রম করে না |
**অনুমোদিত চাপ ১ (এমপিএ) |
স্যুইচিং ফ্রিকোয়েন্সি/
মিনিট
|
চাপ সেন্সর উপাদান |
ইন্টারফেস থ্রেড ২ |
ওজন
(কেজি)
|
রূপরেখা মাত্রা অঙ্কন সংখ্যা |
অর্ডার ক্যাটালগ নম্বর |
| কেসিং |
ডায়াফ্রাগাম |
পিস্টন |
| 0.৩.৪ |
1.3 |
30 |
20 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.85 |
01 |
TL5123.00-191051 |
TL5123.40-191051 |
| 0.৫৬।3 |
1.6 |
30 |
20 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.85 |
01 |
TL5123.00-200051 |
TL5123.40-200051 |
| 0.৫.১০ |
1.6 |
30 |
20 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.85 |
01 |
TL5123.00-202051 |
TL5123.40-202051 |
| 0.5 ¢ 16 |
2.2 |
30 |
20 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.85 |
01 |
TL5123.00-203051 |
TL5123.40-203051 |
| ১ ¢ ২৫ |
2.8 |
30 |
30 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.85 |
02 |
TL5123.00-215051 |
TL5123.40-215051 |
| ১ ¢ ৪০ |
4 |
60 |
30 |
তামার |
ভিটন |
ইস্পাত |
এম২০*১।5 |
0.85 |
02 |
TL5123.00-216051 |
TL5123.40-216051 |
দ্রষ্টব্যঃ ব্যবহারিক কাজে, এমনকি সংক্ষিপ্ত চাপের শিখরও এই মান অতিক্রম করতে পারে না।
2 যদি ইন্টারফেসে বিশেষ প্রয়োজনীয়তা থাকে, তাহলে অনুগ্রহ করে তাদের আদেশে উল্লেখ করুন।
01
02
03
04
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারবেন?
উঃ হ্যাঁ, কিন্তু এটা পণ্য উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ করুন 0086 15168536055
প্রশ্নঃ আপনার ব্যবসার পরিধি কি?
উঃ আমাদের ব্যবসার ক্ষেত্র হলসম্পূর্ণ কনটেইনার সহ রপ্তানিকারক অটোমেশন অংশের পরিষেবা এবং বিক্রয়বায়ু সিলিন্ডার, বায়ু উৎস চিকিত্সা, solenoid ভালভ,বায়ু ভালভ,মোটরাইজ ভ্যালভ,ব্রোঞ্জের ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, বায়ু ও তেলফিটিংচাপ পরিমাপইত্যাদি ।
প্রশ্ন:ডব্লিউআপনি কোন ধরনের পণ্য তৈরি করতে পারেন?
উত্তরঃ আমরা অনেক ধরনের স্টেইনলেস স্টীল তৈরি করতে পারি, ব্রাস, অ্যালুমিনিয়ামউপকরণ প্রক্রিয়াকরণ.যেমন উচ্চচাপ ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ /জল ভালভ/বায়ুসংক্রান্ত ভালভ/বায়ু সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক এককুলেটরপণ্য ইত্যাদি ।
প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যাবে?
উত্তরঃ হ্যাঁ, অবশ্যই আমরা তৈরি করতে পারি, আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার তৈরি করতে পারি। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি মূল বিখ্যাত বায়ুসংক্রান্ত এবং জলবাহী যন্ত্রপাতি ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উঃ হ্যাঁ, আমরা Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন: কোন গ্যারান্টি আছে?
উত্তরঃ হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের মানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে? পিটি, এনপিটি এবং জি থ্রেডের মধ্যে পার্থক্য কী?
উঃ জি থ্রেডটি সিলিন্ডারিক এবং নিজেকে সিল করে না, ফুটো প্রতিরোধের জন্য অতিরিক্ত গ্যাসকেটের প্রয়োজন হয়। পিটি এবং এনপিটি শঙ্কুযুক্ত,এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেড টাইট যখন টাইট আরো এবং tighter হয়ে. সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিল্যান্ট বা টেপ সাধারণত সিলিং প্রভাব বাড়ানোর জন্য একসাথে ব্যবহার করা হয়
জি-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিলিন্ডারযুক্ত সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজের বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে;এনপিটি এছাড়াও দাঁত প্রোফাইল কোণ 60 ডিগ্রী সঙ্গে একটি শঙ্কু টিউব, মূলত উত্তর আমেরিকাতে ব্যবহৃত হয়
প্রশ্ন: চাপের একক কিভাবে রূপান্তর করা যায়: এমপিএ, বার, পিএসআই, কেজি/সেমি 2?
উঃ ১ এমপিএ=১০ বার≈১৪৫ পিসি≈১০ কেজি
প্রশ্ন: সাধারণত কোন কারণের কারণে সোলিনয়েড ভ্যালভের কয়েলগুলি পুড়ে যায়?
উত্তরঃভুল ভোল্টেজ এবং হার্টজ, ঘন ঘন স্যুইচিং, পাইলট হেড তরল প্রবেশ,ভালভ কোর এবং স্প্রিং সমস্যা,পরিবেশ গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী উল্লেখ করা উচিত?
| ফোকাস বিন্দু |
উচ্চ তাপমাত্রা পরিবেশের বিরুদ্ধে ব্যবস্থা |
চরম ঠান্ডা পরিবেশের বিরুদ্ধে ব্যবস্থা |
| সিল |
ফ্লুরো রবার, পিটিএফই |
নিম্ন তাপমাত্রার নাইট্রিল, সিলিকন কাঁচা, পলিউরেথান |
| তৈলাক্তকরণ |
উচ্চ তাপমাত্রার সিন্থেটিক গ্রাস (নিম্ন volatility) |
নিম্ন তাপমাত্রা গ্রাস (নিম্ন ঢালাই পয়েন্ট, নিম্ন সান্দ্রতা) |
| বায়ু সরবরাহের চিকিত্সা |
শক্তিশালী শীতল, দক্ষ জল অপসারণ |
অতি-নিম্ন শিশির পয়েন্ট শুকানো (রিফ্রিজারেশন + অ্যাডসর্পশন টাইপ), তাপ ট্রেসিং |
| ধাতব উপাদান |
রিজার্ভ সম্প্রসারণের অনুমতি |
নিম্ন তাপমাত্রা অনমনীয়তা সঙ্গে উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত কারণে ফুটো প্রতিরোধ |
| নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম শক্তি খরচ |
আইসোলেশন বক্স, স্থানীয় গরম ইনস্টল করুন, ঠান্ডা ঘনীভবন প্রতিরোধ |
| ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষারের সংস্পর্শ এড়ান, তাপ নিরোধক উপকরণ দিয়ে আবৃত করুন |
