সংক্ষিপ্ত বিবরণ

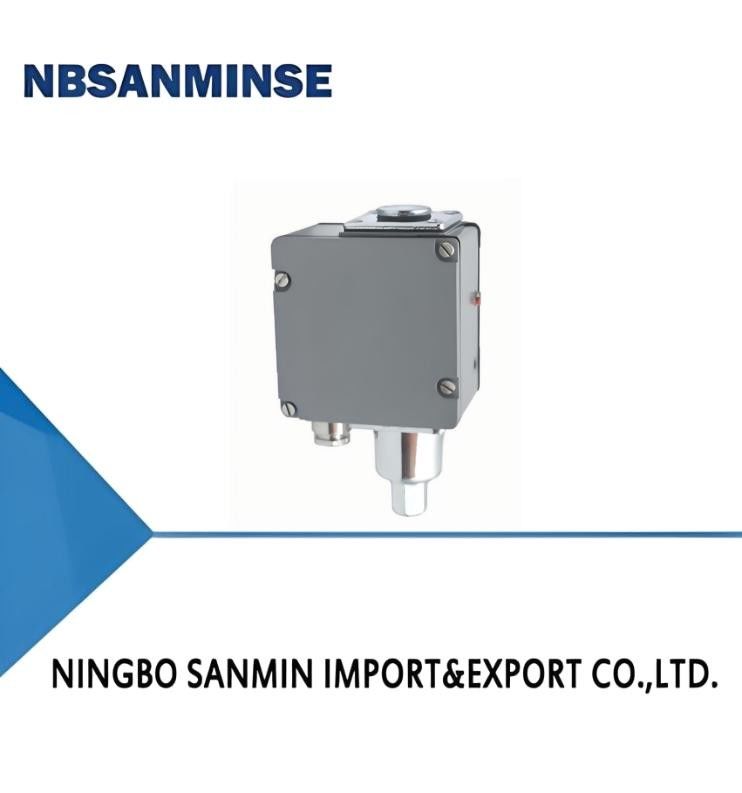

TL5238 চাপ সুইচ / নিয়ামক একটি বেলু সেন্সর গ্রহণ করে, যা বায়ু এবং বাষ্প যেমন নিরপেক্ষ গ্যাসগুলির পাশাপাশি জল, রেফ্রিজারেন্ট এবং তেলের মতো তরল মিডিয়াগুলির জন্য ব্যবহার করা যেতে পারে।
TL5238 চাপ সুইচ / চাপ নিয়ামকের সেটিং মানটি 0-2MPa এর পরিসীমা সহ সামঞ্জস্যযোগ্য। শেলটি castালাই অ্যালুমিনিয়াম থেকে তৈরি এবং জলরোধী।
প্রধান প্রযুক্তিগত কর্মক্ষমতা
| ওয়ার্কিং ভিস্কোসিটি |
<১x১০-3m2/s |
| আবরণ দ্বারা প্রদত্ত সুরক্ষার মাত্রা |
আইপি ৬৫ |
| পরিবেশে তাপমাত্রা |
-২৫°সি ০৫°সি |
| মাঝারি তাপমাত্রা |
০৯৫°সি |
| পুনরাবৃত্তিযোগ্যতার ত্রুটি |
≤1.5% |
| যোগাযোগের ক্ষমতা |
Vmax=380V AC Imax=6A(Resistive) Pmax=600VA |
বিশেষ উল্লেখ
স্যুইচিং পার্থক্য নিয়ন্ত্রিত হয় না (একক মেরু ডাবল নিক্ষেপ মাইক্রো সুইচ)
| সেটিং মান সমন্বয় পরিসীমা (এমপিএ) |
স্যুইচিং পার্থক্য (এমপিএ) এর চেয়ে বেশি নয় |
**অনুমোদিত চাপ ১ (এমপিএ) |
স্যুইচিং ফ্রিকোয়েন্সি/মিনিট |
চাপ সংবেদক উপাদান |
ইন্টারফেসের অভ্যন্তরীণ থ্রেড |
রূপরেখা মাত্রা অঙ্কন সংখ্যা |
অর্ডার কোড ক্যাটালগ |
| কেসিং |
নলাকার টিউব |
| ০ ০।1 |
0.003 |
1.2 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.10-110066 |
| ০ ০।2 |
0.004 |
1.2 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.10-112066 |
| 0.02 ০।4 |
0.008 |
1.2 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.10-151066 |
| 0.02 ০।6 |
0.01 |
1.2 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.10-152066 |
| 0.০.৩০।8 |
0.012 |
1.8 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.10-157066 |
| 0.০৩১১।0 |
0.015 |
2.0 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.10-158066 |
| 0.০৫১১।6 |
0.025 |
2.5 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.10-167066 |
| 0.০৫.৫২।0 |
0.03 |
3.5 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.10-168066 |
সুইচিং পার্থক্য নিয়ন্ত্রিত (একক মেরু ডাবল নিক্ষেপ মাইক্রো সুইচ)
| সেটিং মান সমন্বয় পরিসীমা (এমপিএ) |
স্যুইচিং পার্থক্য (এমপিএ) এর চেয়ে বেশি নয় |
**অনুমোদিত চাপ ১ (এমপিএ) |
স্যুইচিং ফ্রিকোয়েন্সি/মিনিট |
চাপ সংবেদক উপাদান |
ইন্টারফেসের অভ্যন্তরীণ থ্রেড |
রূপরেখা মাত্রা অঙ্কন সংখ্যা |
অর্ডার কোড ক্যাটালগ |
| কেসিং |
নলাকার টিউব |
| ০ ০।1 |
0.008 |
1.2 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.00-110066 |
| ০ ০।2 |
0.01 |
1.2 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.00-112066 |
| 0.02 ০।4 |
0.025 |
1.2 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.00-151066 |
| 0.02 ০।6 |
0.03 |
1.2 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.00-152066 |
| 0.০.৩০।8 |
0.04 |
1.8 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.00-157066 |
| 0.০৩১১।0 |
0.05 |
2.0 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.00-158066 |
| 0.০৫১১।6 |
0.08 |
2.5 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.00-167066 |
| 0.০৫.৫২।0 |
0.12 |
3.5 |
20 |
hpb59-1 ব্রাস |
1Cr18 Ni9Ti স্টেইনলেস স্টীল |
G1/4 |
01 |
TL5238.00-168066 |
দ্রষ্টব্যঃ ব্যবহারিক কাজে, এমনকি একটি সংক্ষিপ্ত শীর্ষ চাপ অতিক্রম করতে পারে না
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দিতে পারবেন?
উঃ হ্যাঁ, কিন্তু এটা পণ্য উপর নির্ভর করে, আমাদের সাথে যোগাযোগ করুন ina@pneuhydr.com অথবা হোয়াটসঅ্যাপ করুন 0086 15168536055
প্রশ্নঃ আপনার ব্যবসার পরিধি কি?
উঃ আমাদের ব্যবসার ক্ষেত্র হলসম্পূর্ণ কনটেইনার সহ রপ্তানিকারক অটোমেশন অংশের পরিষেবা এবং বিক্রয়বায়ু সিলিন্ডার, বায়ু উৎস চিকিত্সা, solenoid ভালভ,বায়ু ভালভ,মোটরাইজ ভ্যালভ,ব্রোঞ্জের ভালভ, হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার, বায়ু ও তেলফিটিংচাপ পরিমাপইত্যাদি ।
প্রশ্ন:ডব্লিউআপনি কোন ধরনের পণ্য তৈরি করতে পারেন?
উত্তরঃ আমরা অনেক ধরনের স্টেইনলেস স্টীল তৈরি করতে পারি, ব্রাস, অ্যালুমিনিয়ামউপকরণ প্রক্রিয়াকরণ.যেমন উচ্চচাপ ভালভ / সোলেনয়েড ভালভ / বৈদ্যুতিক ভালভ /জল ভালভ/বায়ুসংক্রান্ত ভালভ/বায়ু সিলিন্ডার/হাইড্রোলিক ভালভ/হাইড্রোলিক এককুলেটরপণ্য ইত্যাদি ।
প্রশ্ন: পণ্যটি কি আমাদের লোগো এবং ব্র্যান্ড দিয়ে তৈরি করা যাবে?
উত্তরঃ হ্যাঁ, অবশ্যই আমরা তৈরি করতে পারি, আমরা বছরের পর বছর ধরে OEM সরবরাহকারী এবং পেশাদার তৈরি করতে পারি। কিন্তু যদি সম্ভব হয় তবে আপনাকে আমাদের অনুমোদন দিতে হবে।
প্রশ্ন: আপনি কি মূল বিখ্যাত বায়ুসংক্রান্ত এবং জলবাহী যন্ত্রপাতি ব্র্যান্ডের পণ্য সরবরাহ করতে পারেন?
উঃ হ্যাঁ, আমরা Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ইত্যাদি সরবরাহ করতে পারি।
প্রশ্ন: কোন গ্যারান্টি আছে?
উত্তরঃ হ্যাঁ, সাধারণত পণ্যগুলির এক বছরের মানের গ্যারান্টি থাকে।
প্রশ্ন: সংযোগকারীটি কি ব্রিটিশ বা মেট্রিক সিস্টেমে? পিটি, এনপিটি এবং জি থ্রেডের মধ্যে পার্থক্য কী?
উঃ জি থ্রেডটি সিলিন্ডারিক এবং নিজেকে সিল করে না, ফুটো প্রতিরোধের জন্য অতিরিক্ত গ্যাসকেটের প্রয়োজন হয়। পিটি এবং এনপিটি শঙ্কুযুক্ত,এবং অভ্যন্তরীণ এবং বাহ্যিক থ্রেড টাইট যখন টাইট আরো এবং tighter হয়ে. সিলিং থ্রেডের বিকৃতির মাধ্যমে অর্জন করা হয়, এবং সিল্যান্ট বা টেপ সাধারণত সিলিং প্রভাব বাড়ানোর জন্য একসাথে ব্যবহার করা হয়
জি-থ্রেড হল একটি নলাকার সোজা পাইপ যা সিলিন্ডারযুক্ত সংযোগের জন্য ব্যবহৃত হয়; পিটি থ্রেড হল একটি শঙ্কুযুক্ত টিউব যা থ্রেডের নিজের বিকৃতি এবং সিলিংয়ের উপর নির্ভর করে;এনপিটি এছাড়াও দাঁত প্রোফাইল কোণ 60 ডিগ্রী সঙ্গে একটি শঙ্কু টিউব, মূলত উত্তর আমেরিকাতে ব্যবহৃত হয়
প্রশ্ন: চাপের একক কিভাবে রূপান্তর করা যায়: এমপিএ, বার, পিএসআই, কেজি/সেমি 2?
উঃ ১ এমপিএ=১০ বার≈১৪৫ পিসি≈১০ কেজি
প্রশ্ন: সাধারণত কোন কারণের কারণে সোলিনয়েড ভ্যালভের কয়েলগুলি পুড়ে যায়?
উত্তরঃভুল ভোল্টেজ এবং হার্টজ, ঘন ঘন স্যুইচিং, পাইলট হেড তরল প্রবেশ,ভালভ কোর এবং স্প্রিং সমস্যা,পরিবেশ গরম, ভারী কম্পন ইত্যাদি।
প্রশ্ন: উচ্চ তাপমাত্রা বা অত্যন্ত ঠান্ডা পরিবেশে বায়ুসংক্রান্ত উপাদানগুলির জন্য কী উল্লেখ করা উচিত?
| ফোকাস বিন্দু |
উচ্চ তাপমাত্রা পরিবেশের বিরুদ্ধে ব্যবস্থা |
চরম ঠান্ডা পরিবেশের বিরুদ্ধে ব্যবস্থা |
| সিল |
ফ্লুরো রবার, পিটিএফই |
নিম্ন তাপমাত্রার নাইট্রিল, সিলিকন কাঁচা, পলিউরেথান |
| তৈলাক্তকরণ |
উচ্চ তাপমাত্রার সিন্থেটিক গ্রাস (নিম্ন volatility) |
নিম্ন তাপমাত্রা গ্রাস (নিম্ন ঢালাই পয়েন্ট, নিম্ন সান্দ্রতা) |
| বায়ু সরবরাহের চিকিত্সা |
শক্তিশালী শীতল, দক্ষ জল অপসারণ |
অতি-নিম্ন শিশির পয়েন্ট শুকানো (রিফ্রিজারেশন + অ্যাডসর্পশন টাইপ), তাপ ট্রেসিং |
| ধাতব উপাদান |
রিজার্ভ সম্প্রসারণের অনুমতি |
নিম্ন তাপমাত্রা অনমনীয়তা সঙ্গে উপকরণ নির্বাচন করুন, ঠান্ডা সঙ্কুচিত কারণে ফুটো প্রতিরোধ |
| নিয়ন্ত্রণ উপাদান |
উচ্চ তাপ-প্রতিরোধী গ্রেড কয়েল, তাপ অপচয়, কম শক্তি খরচ |
আইসোলেশন বক্স, স্থানীয় গরম ইনস্টল করুন, ঠান্ডা ঘনীভবন প্রতিরোধ |
| ইনস্টলেশন |
তাপ উত্স থেকে দূরে রাখুন, তাপ নিরোধক প্লেট যোগ করুন |
বাতাস এবং তুষারের সংস্পর্শ এড়ান, তাপ নিরোধক উপকরণ দিয়ে আবৃত করুন |
