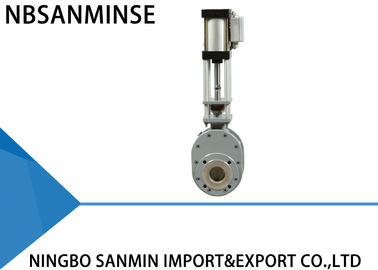

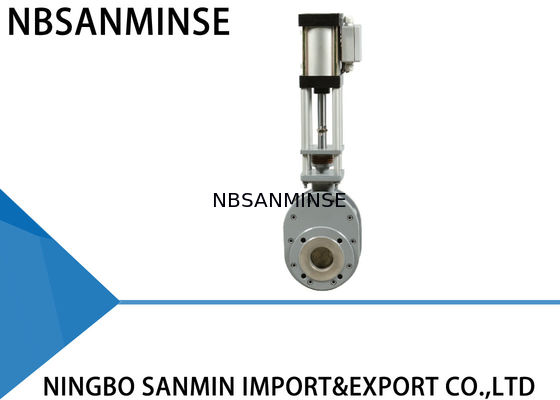

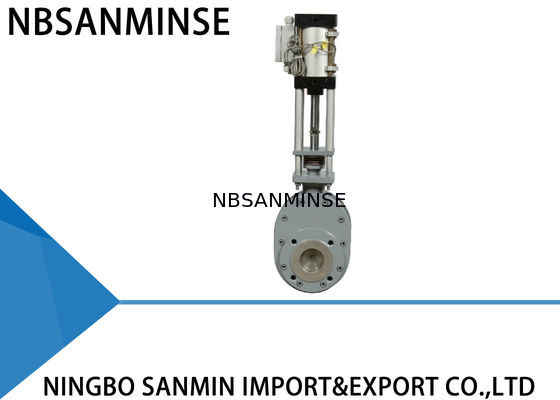

বায়ুসংক্রান্ত পরিধান-প্রমাণ ডাবল ডিস্ক ভালভ ইনলেট / আউটলেট ডাবল ডিস্ক ভালভ ব্যালেন্স ভালভ

SMWZ644 (১) -১০ (২) - DNB -(৩) পেনামেটিক পরিধান-প্রতিরোধী ডাবল ডিস্ক ভালভ (ইনলেট ভালভ /আউটলেট ভালভ / ব্যালেন্স ভালভ) ডাবল গেট ভালভ

প্রধান অভিনয়

মডেল WZ644-10Q ডাবল-ডিস্ক ভালভ একটি ডাবল-ডিস্ক সিলিং ব্যবহার করে এবং সিলিং পৃষ্ঠতল পরিধান-প্রতিরোধী খাদ বা সিরামিক থেকে তৈরি করা হয়। সিলিং 100% বায়ুরোধী এবং ভালভ একটি দীর্ঘ সেবা জীবন অর্জন করে ,বিশেষ করে অ্যাপ্লিকেশনের ক্ষেত্রে । ফলস্বরূপ, সামগ্রিক সিস্টেমের নির্ভরযোগ্যতা নাটকীয়ভাবে বৃদ্ধি পায় ।

অপারেটিং পারফরম্যান্স

যখন উপরের সিলিন্ডার হোল্ডে বায়ু প্রবেশ করা হয়, তখন পিস্টন রড ডাবল-ডিস্ককে নীচে ঠেলে দেয় এবং ভালভ বন্ধ হয়ে যায়। যখন বায়ু নিম্ন সিলিন্ডার হোল্ডে প্রবেশ করা হয়,পিস্টন রড ডাবল-ডিস্ককে উপরে ঠেলে দেয় এবং ভ্যালভটি খোলা হয়।ডিস্ক এবং সিলিং রিং এর মধ্যে কম্প্রেশন স্প্রিং স্থাপন করা হয়, ডিস্কগুলিকে সিলিং রিং এর বিরুদ্ধে চাপ দেয়, এবং ডিস্কের উল্লম্ব গতির অনুমতি দেয়,যা অংশগুলির তাপীয় প্রসারণ এবং সংকোচনের ক্ষতিপূরণ দেয় এবং সব অবস্থার অধীনে একটি বায়ুরোধী সিল নিশ্চিত করে যখন ভালভটি চালানো হয়, তখন ডাবল ডিস্কটি ঘুরতে শুরু করে এবং সীল পৃষ্ঠগুলি পোলিশ করে । যখন পণ্যটি ভালভের মধ্য দিয়ে প্রবাহিত হয়,ভেতরের চেম্বারে যে কোন পদার্থ প্রবেশ করে তা ঘূর্ণি স্রোতের দ্বারা সরিয়ে ফেলা হয় ।তাই, এই ভালভ স্বয়ং-পরিচ্ছন্ন হয়। অতিরিক্ত বায়ু শুদ্ধকরণ প্রদান করা যেতে পারে।এই সমস্ত বৈশিষ্ট্যগুলি ভালভের দীর্ঘ সেবা জীবন নিশ্চিত করে এবং আপনার সিস্টেমের নির্ভরযোগ্যতা বৃদ্ধি করে .

অ্যাপ্লিকেশন

কয়লাচালিত বিদ্যুৎকেন্দ্র, রসায়ন কারখানা, লৌহ ও ইস্পাত কারখানা, ওষুধ ও রাসায়নিক শিল্পের যেকোনো ধুলো, গুঁড়ো এবং দানাদার পণ্য ।

প্রযুক্তিগত পরামিতি

সর্বাধিক অপারেটিং চাপঃ ১.০ এমপিএ

সর্বোচ্চ পরীক্ষার চাপঃ 1.5MPa

অপারেটিং তাপমাত্রাঃ <200°C

ফুটো পরীক্ষার চাপঃ 1.1MPa

ইনস্টলেশন এবং প্রয়োগ

1ইনস্টলেশনের আগে নিশ্চিত হয়ে নিন যে বায়ুসংক্রান্ত অ্যাকুয়েটর কোনো ত্রুটিমুক্ত, যেমন ভাঙ্গন এবং কনকভ।

2. জয়েন্ট ফ্ল্যাঞ্জ, কাঠামোগত দৈর্ঘ্য, সর্বোচ্চ অপারেটিং চাপ এবং নামমাত্র ব্যাসার্ধ প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করুন।

3. ইনস্টলেশনের সময়, প্রাথমিকভাবে সংযুক্ত স্টাড এবং বাদাম পুনরায় সামঞ্জস্য করা অনুমোদিত নয়. দুটি পাইপলাইন এবং ভালভ ব্যাসার্ধের কেন্দ্রটি সমাক্ষ হতে সমন্বয় করুন । ফ্ল্যাঞ্জের পৃষ্ঠটি সমতল রাখুন ।বোল্টটি টানতে সমানভাবে শক্তি প্রয়োগ করুন ।.

4. ইনস্টলেশনের পর, ভালভটি স্বাভাবিকভাবে খোলা বা বন্ধ হতে পারে কিনা তা পরীক্ষা করার জন্য উপরের এবং নীচের সিলিন্ডার পোর্ট থেকে বায়ু প্রবেশ করান।

5. নিয়ন্ত্রণ সুইচ (যদি থাকে) পরীক্ষা করে দেখুন এটি নির্ভরযোগ্যভাবে সংযুক্ত আছে কিনা, এর পরামিতি অ্যাক্সেস পাওয়ার সোর্সের সাথে সামঞ্জস্যপূর্ণ কিনা,এবং এটি সম্পূর্ণরূপে খোলা এবং সম্পূর্ণরূপে বন্ধ অবস্থার অধীনে সঠিকভাবে কাজ করতে পারে কিনা .

সমস্যা সমাধান পদ্ধতি

প্রধান অংশ এবং উপকরণ
